31
PIRON руководство по эксплуатации

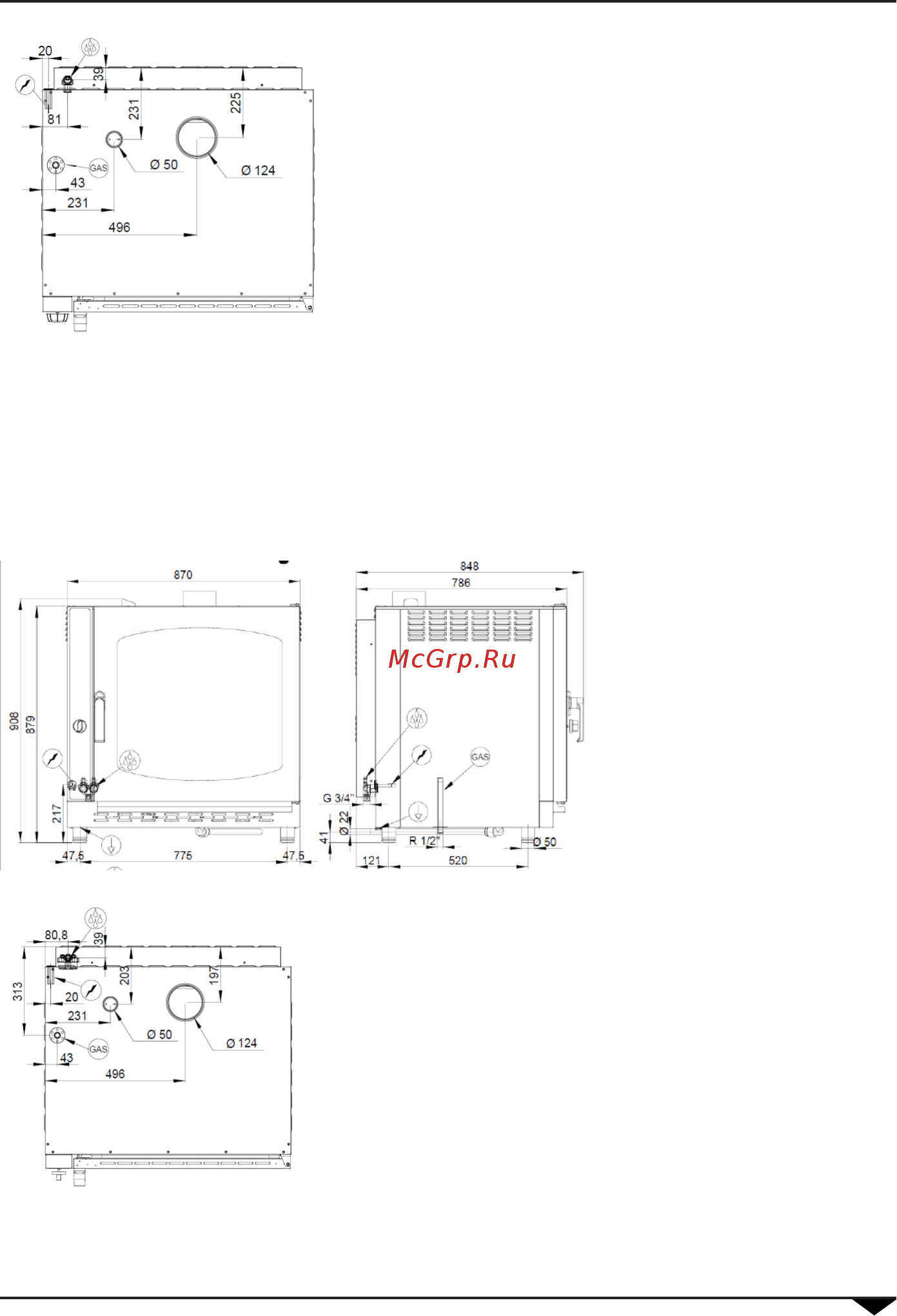

5. Технические схемы
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры: 870x786x700 мм
Объем: 0,48 м
3
Вес: 110 кг
Вместимость варочной камеры: 5x(GN 1/1) - 5x(60x40)
Межосевое расстояние полок: 74 мм
Размеры нетто варочной камеры: 645x420x450 мм (LxHxP)
Мощность камеры: 9,5 кВт 8168 кал/ч
Общая электрическая мощность: 0,4 кВт
Напряжение питания: 1N 230 В AC-50 Гц
5.6 MPG7 - MDG7
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры: 870x786x879 мм
Объем: 0,60 м
3
Вес: 148 кг
Вместимость варочной камеры: 7x(GN 1/1) - 7x(60x40)
Межосевое расстояние полок: 74 мм
Размеры нетто варочной камеры: 645x600x450 мм (LxHxP)
Мощность камеры: 16 кВт 13757 кал/ч
Общая электрическая мощность: 0,8 кВт
Напряжение питания: 1N 230 В AC-50 Гц
