1. Установка
1.3
Проверка давления газа (только для газовых печей)
Убедиться, что установленные форсунки являются предусмотренными для вида и давления газового питания.
В случае необходимости замены форсунок обращаться к следующему параграфу.
1.4
Замена форсунок (смена вида газа)
Категория прибора: II2H3+ страны: IT- ES -PT- CH-GB -GR - IE
Печь
Мощность
номинальная
Газовая
форсунка
G30 [30 мбар]
Газовая
форсунка
G31 [37 мбар]
Газовая форсунка
G20 [20 мбар]
5 GN 1/1 9,5 кВт 115 110 161R
7 GN 1/1 16 кВт 145 135 195R
10 GN 1/1 19 кВт 155 145 225R
Когда печь подключена, на включенном приборе про-
верить давление газа.

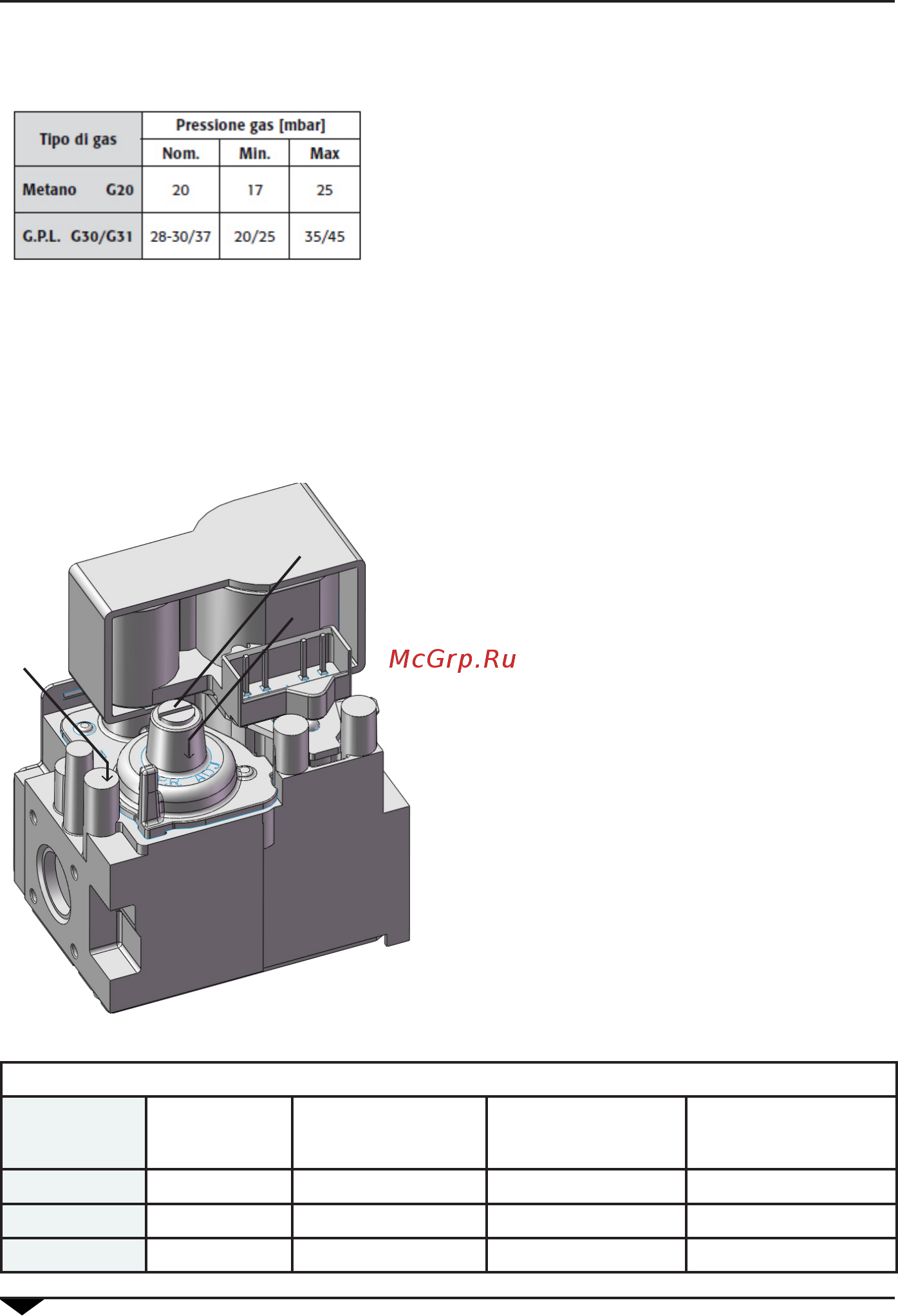

Давление газа проверяется непосредственно на кон-
трольном клапане следующим образом:
• раскрутить винт “P” на отверстии отбора давления
в клапане;
• установить манометр на отверстие отбора давле-
ния;
• с помощью внешнего регулятора давления отрегу-
лировать давление газа таким образом, чтобы оно
соответствовало значениям, указанным в таблице 2;
• когда значение давления правильное, выключить
печь, снять манометр и закрутить винт “P” до упора.
Если регулировки давления недостаточно, при необ-
ходимости выполнить следующее:
• снять защитный колпачок A;
• для увеличения давления газа на выходе закру-
чивать винт B и для уменьшения давления откру-
чивать его;
• после завершения наладки установить на место
защитный колпачок A.
A
P
B
Печь может правильно работать только в том случае,
если давление сети газоснабжения находится в
пределах значений для каждого типа газа.
Если значение давления выходит за эти пределы,
невозможно обеспечить оптимальную работу прибора и
его ввод в эксплуатацию. Поручить проверку системы
газоснабжения (трубопроводы, клапаны и редукторы
давления) специалисту по установке. При необходимости
обратиться к поставщику газа.
