15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2015 – вер. 01
Устройство отключение от сети должно иметь:
1. OFF или “отключено”, электрическое оборудование отключено от сети.
2. ON или “включено”, электрическое оборудование подключено к сети.
11.7. ИСТОЧНИК ПИТАНИЯ
Подключение источника питания должено соответствовать всем законам и требованиям
безопасности в стране, в которой оно используется. Источник питания должен отвечать следующим
техническим требованиям:
•
Источник питания должен быть соответствующего типа и необходимой частоты в соответствии с
спецификацией электрического оборудования указанной на нем. Если напряжение или частота не
будут совпадать, то оборудование может быть сильно повреждено;
•
Устройство перевода тока должно быть подключено через защищенную цепь в соответствии с
правилами актуальными с данной стране на текущий момент использования;
•
Питающий кабель панели управления снаружи корпуса должен быть подключен к оборудованию по
специально отведенным и защищенным местам
•
Питающий кабель панели управления внутри корпуса должен быть подключен к оборудованию по
специально отведенным и защищенным местам в соответствии графиками № 5036 of IEC 60417-24; все
соответствовать рисунку B 3.6 of ISO 3864; рисунку №5036 of IEC 60417-2
•
Силовой кабель питающий панель управления должен совпадать типом и разъемом с указанными в
спецификации напечатанной на первой странице схемы цепи питания (см. Приложение) и которые
указаны в данном параграфе
•
Кабели другого типа могут изменить напряжение короткого замыкания что может привести
уменьшению степени защиты оборудования;
•
Материал проводников должен быть медью (Cu)
•
Силовой кабель питающий панель управления идущий от устройства от скачков напряжения должны
быть одного типа соединения, одного размера и без промежуточных соединений.
•
Заземление (N) обязательно должно быть подключено перед запуском оборудования
•
До установки электрического оборудования необходимо убедится в подключении зелено-желтого
проводника к защитной цепи

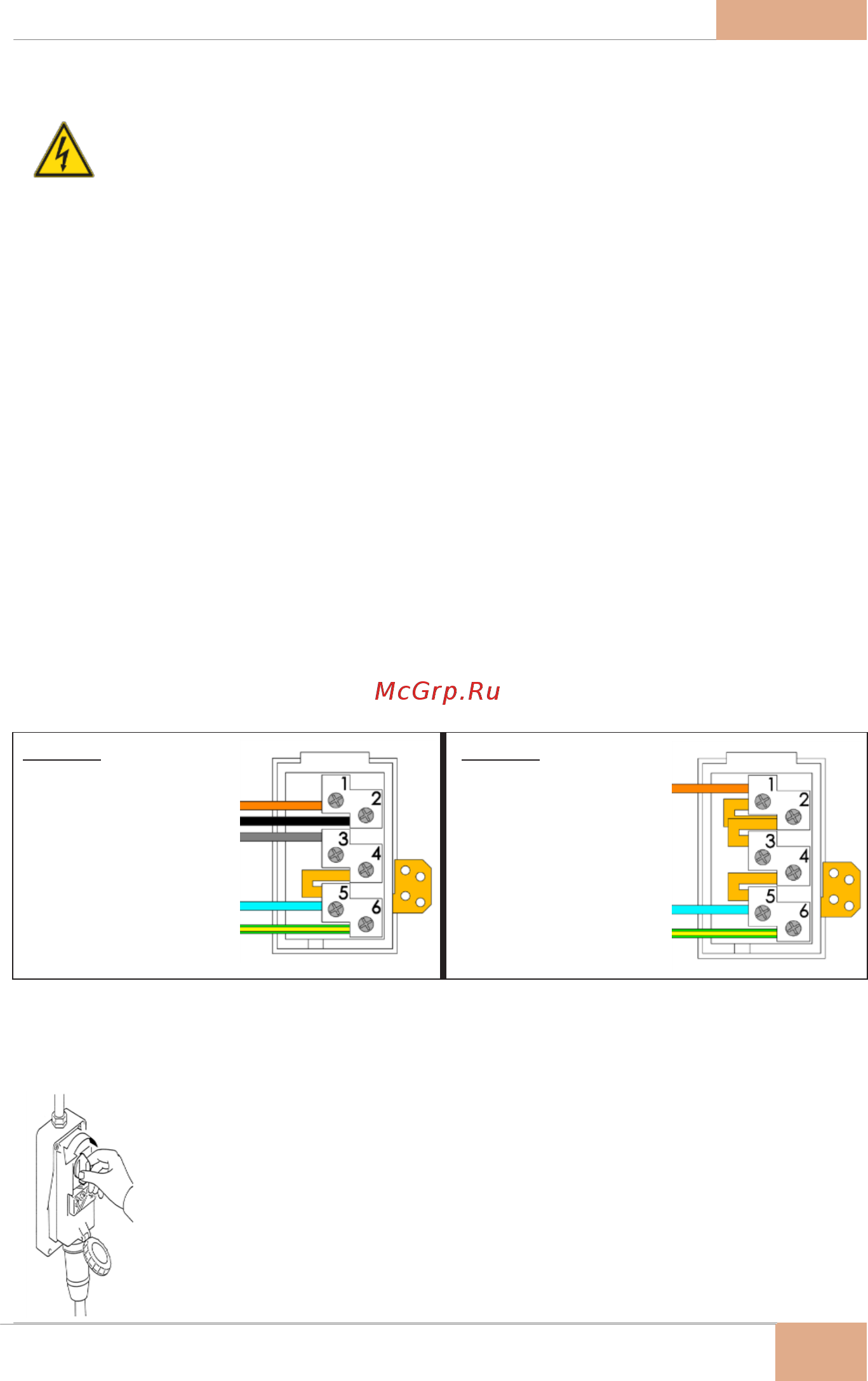

Схема подключения электрической панели. Производить только в последовательности указанной в схеме
Схема 1
Схема 1
Схема 2
Подключение к
Подключение к
400 В. 3F + N + T
Одной фазе 230 В ( F+N+T )
Поз. 1 = L1
Поз. 2 = L2
Поз. 3 = L3
Поз. 4 = N (нейтр.)
Поз. 5 = N (нейтр.)
Поз. 6 = PE (Желто-зеленый)
Поз. 1 = ФАЗА
Поз. 2 = ФАЗА
Поз. 3 = ФАЗА
Поз. 4 = N (нейтр.)
Поз. 5 = N (нейтр.)
Поз. 6 = PE (Желто-зеленый)
11.8. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Устройство отключения должно находится только на одном источнике питания электрического оборудования и
установлено соответственно рисунку.
Устройство отключения питания позволяет отключить электрическое оборудование от сети питания
электричеством, для возможности вмешательства без риска поражения током.
