28

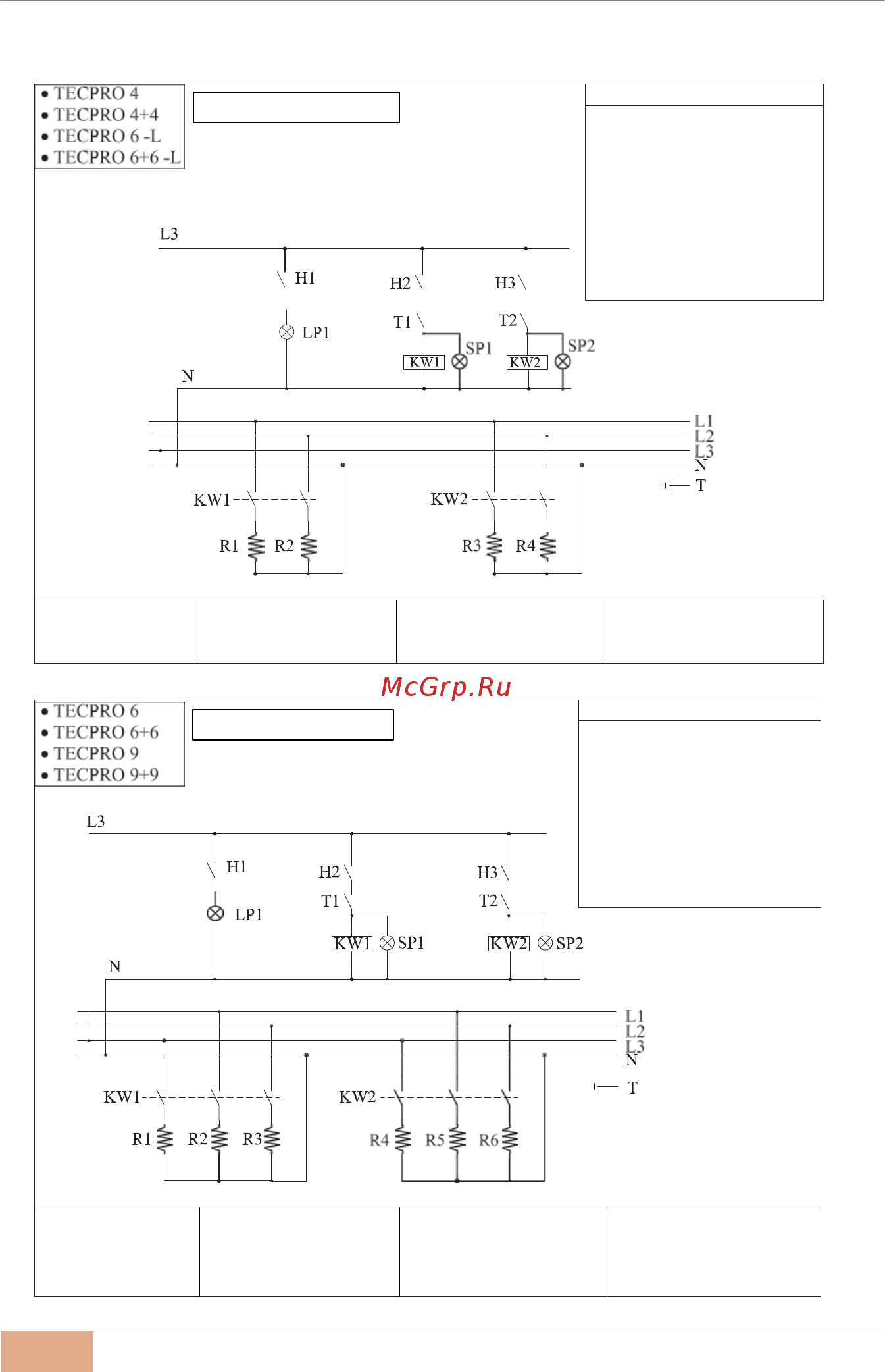

18. ПРИЛОЖЕНИЕ – СХЕМА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ (Механическое управление)
Механическое упр-е
Обозначения
KW1 = РЕЛЕ KW2 = РЕЛЕ
R1-R2-R3 = ВЕРХНИЙ НАГРЕВАТЕЛЬ
R4-R5-R6 = НИЖНИЙ НАГРЕВАТЕЛЬ LP1 =
ЛАМПА
H1 = ВЫКЛЮЧАТЕЛЬ ЛАМПЫ
H2 = ВЫКЛЮЧАТЕЛЬ ВЕРХНЕГО
НАГРЕВАТЕЛЯ
H3 = ВЫКЛЮЧАТЕЛЬ НИЖНЕГО
НАГРЕВАТЕЛЯ
T1 = ТЕРМОСТАТ ВЕРХНЕГО НАГРЕВАТЕЛЯ
T2 = ТЕРМОСТАТ НИЖНЕГО НАГРЕВАТЕЛЯ
SP1 = ЛАМПА ВЕРХНЕГО НАГРЕВАТЕЛЯ
SP2 = ЛАМПА НИЖНЕГО
НАГРЕВАТЕЛЯ
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
! ! ! ВНИМАНИЕ ! ! !
Если потери напряжения в цепи
более 10%, необходимо найти
неисправность и заменить
необходимое
Все схемы представлены в
исполнении при положении
выключателей «OFF»
Механическое упр-е
Обозначение
KW1 = РЕЛЕ KW2 = РЕЛЕ
R1-R2-R3 = ВЕРХНИЙ НАГРЕВАТЕЛЬ
R4-R5-R6 = НИЖНИЙ НАГРЕВАТЕЛЬ LP1 =
ЛАМПА
H1 = ВЫКЛЮЧАТЕЛЬ ЛАМПЫ
H2 = ВЫКЛЮЧАТЕЛЬ ВЕРХНЕГО
НАГРЕВАТЕЛЯ
H3 = ВЫКЛЮЧАТЕЛЬ НИЖНЕГО
НАГРЕВАТЕЛЯ
T1 = ТЕРМОСТАТ ВЕРХНЕГО НАГРЕВАТЕЛЯ
T2 = ТЕРМОСТАТ НИЖНЕГО НАГРЕВАТЕЛЯ
SP1 = ЛАМПА ВЕРХНЕГО НАГРЕВАТЕЛЯ
SP2 = ЛАМПА НИЖНЕГО НАГРЕВАТЕЛЯ
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
! ! ! ВНИМАНИЕ ! ! !
Если потери напряжения в цепи
более 10%, необходимо найти
неисправность и заменить
необходимое
Все схемы представлены в
исполнении при положении
выключателей «OFF»
