28

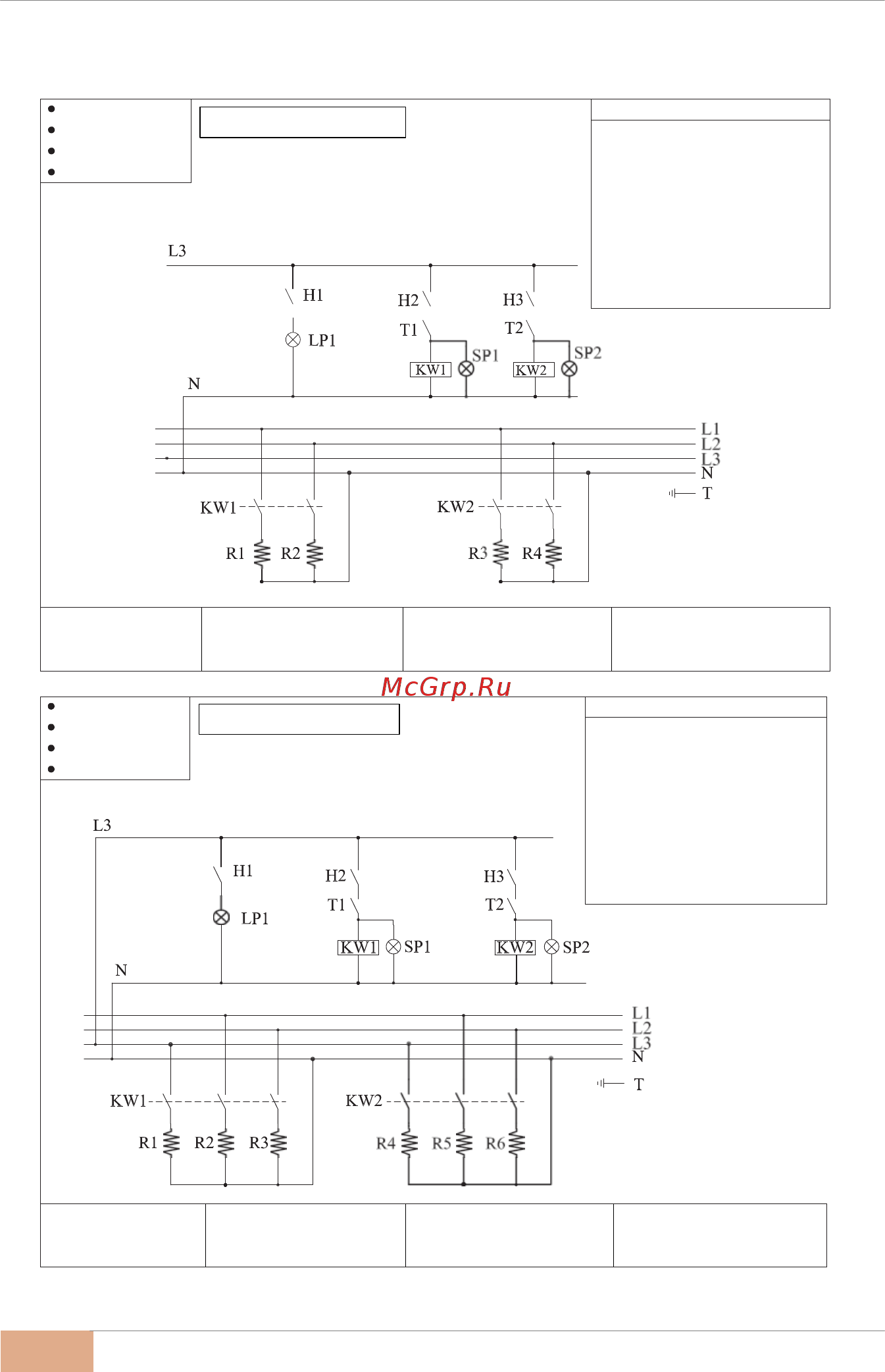

17. ПРИЛОЖЕНИЕ СХЕМА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ (Механическое управление)
TL 4
TL 4+4
TL 6 L
TL 6+6 L
Механическое упр-е
ОБОЗНАЧЕНИЯ
KW1 = РЕЛЕ KW2 = РЕЛЕ
R1-R2-R3 = ВЕРХНИЙ НАГРЕВАТЕЛЬ
R4-R5-R6 = НИЖНИЙ НАГРЕВАТЕЛЬ LP1 =
ЛАМПА H1 = ВЫКЛЮЧАТЕЛЬ ЛАМПЫ
H2 = ВЫКЛЮЧАТЕЛЬ ВЕРХНЕГО
НАГРЕВАТЕЛЯ
H3 = ВЫКЛЮЧАТЕЛЬ НИЖНЕГО
НАГРЕВАТЕЛЯ T1 = ТЕРМОСТАТ ВЕРХНЕГО
НАГРЕВАТЕЛЯ T2 = ТЕРМОСТАТ НИЖНЕГО
НАГРЕВАТЕЛЯ SP1 = ЛАМПА ВЕРХНЕГО
НАГРЕВАТЕЛЯ SP2 = ЛАМПА НИЖНЕГО
НАГРЕВАТЕЛЯ THERMOSTAT SP1 = TOP
HEATER INDICATOR LIGHT SP2 = BOTTOM
HEATER INDICATOR LIGHT
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
Все схемы представлены в
исполнении при положении
выключателей «OFF»
TL 6
TL 6+6
TL 9
TL 9+9
Механическое упр-е
ОБОЗНАЧЕНИЯ
KW1 = РЕЛЕ KW2 = РЕЛЕ
R1-R2-R3 = ВЕРХНИЙ НАГРЕВАТЕЛЬ
R4-R5-R6 = НИЖНИЙ НАГРЕВАТЕЛЬ LP1 =
ЛАМПА
H1 = ВЫКЛЮЧАТЕЛЬ ЛАМПЫ
H2 = ВЫКЛЮЧАТЕЛЬ ВЕРХНЕГО
НАГРЕВАТЕЛЯ
H3 = ВЫКЛЮЧАТЕЛЬ НИЖНЕГО
НАГРЕВАТЕЛЯ
T1 = ТЕРМОСТАТ ВЕРХНЕГО НАГРЕВАТЕЛЯ
T2 = ТЕРМОСТАТ НИЖНЕГО НАГРЕВАТЕЛЯ
SP1 = ЛАМПА ВЕРХНЕГО НАГРЕВАТЕЛЯ
SP2 = ЛАМПА НИЖНЕГО НАГРЕВАТЕЛЯ
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
! ! ! ВНИМАНИЕ ! ! !
Если потери напряжения в цепи
более 10%, необходимо найти
неисправность и заменить
необходимое
Все схемы представлены в
исполнении при положении
выключателей «OFF»
