29
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2015 – вер. 00

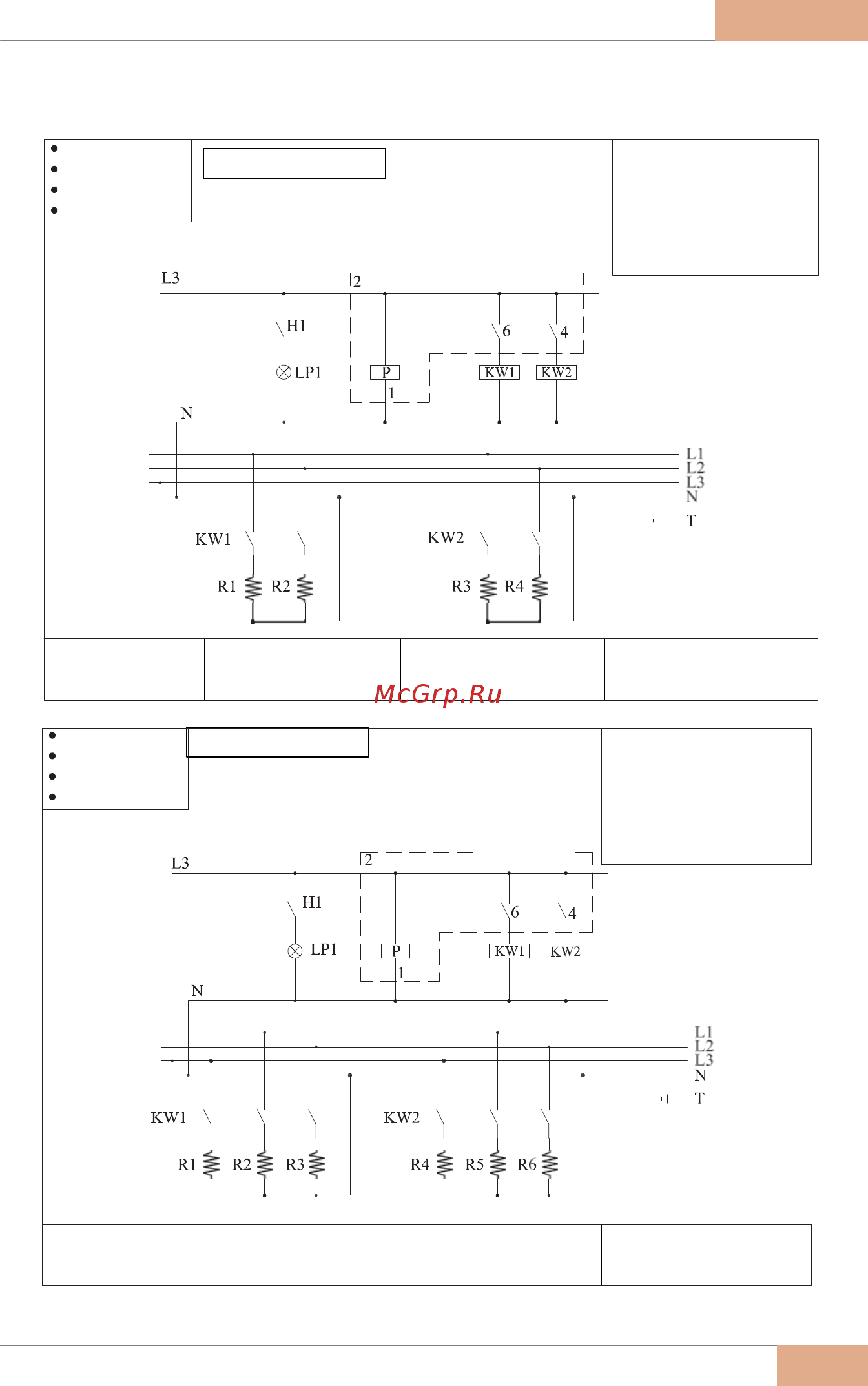

18. ПРИЛОЖЕНИЕ – СХЕМА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ (Цифровое управление)
TL 6
TL 6+6
TL 9
TL 9+9
Цифровое упр-е
ОБОЗНАЧЕНИЕ
KW1 = РЕЛЕ ВЕРХНЕГО НАГРЕВАТЕЛЯ
KW2 = РЕЛЕ НИЖНЕГО НАГРЕВАТЕЛЯ
R1-R2-R3 = ВЕРХНИЙ НАГРЕВАТЕЛЬ
R4-R5-R6 = НИЖНИЙ НАГРЕВАТЕЛЬ
LP1 = ЛАМПА H1 = ВЫКЛЮЧАТЕЛЬ
P1 = ЦИФРОВАЯ ПАНЕЛЬ
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
! ! ! ВНИМАНИЕ ! ! !
Если потери напряжения в цепи
более 10%, необходимо найти
неисправность и заменить
необходимое
Все схемы представлены в
исполнении при положении
выключателей «OFF»
TL 4
TL 4+4
TL 6 L
TL 6+6 L
ОБОЗНАЧЕНИЕ
KW1 = РЕЛЕ ВЕРХНЕГО
НАГРЕВАТЕЛЯ
KW2 = РЕЛЕ НИЖНЕГО
НАГРЕВАТЕЛЯ R1-R2 = ВЕРХНИЙ
НАГРЕВАТЕЛЬ
R3-R4 = НИЖНИЙ НАГРЕВАТЕЛЬ
LP1 = ЛАМПА H1 = ВЫКЛЮЧАТЕЛЬ
P1 = ЦИФРОВАЯ ПАНЕЛЬ
Работоспособность
системы должна быть
обеспечена надежной
защитой цепи
НЕОБХОДИМО
После каждой транспортировки
необходимо перетягивать
крепления плат
! ! ! ВНИМАНИЕ ! ! !
Если потери напряжения в цепи
более 10%, необходимо найти
неисправность и заменить
Все схемы представлены в
исполнении при положении
выключателей «OFF»
Цифровое упр-е
