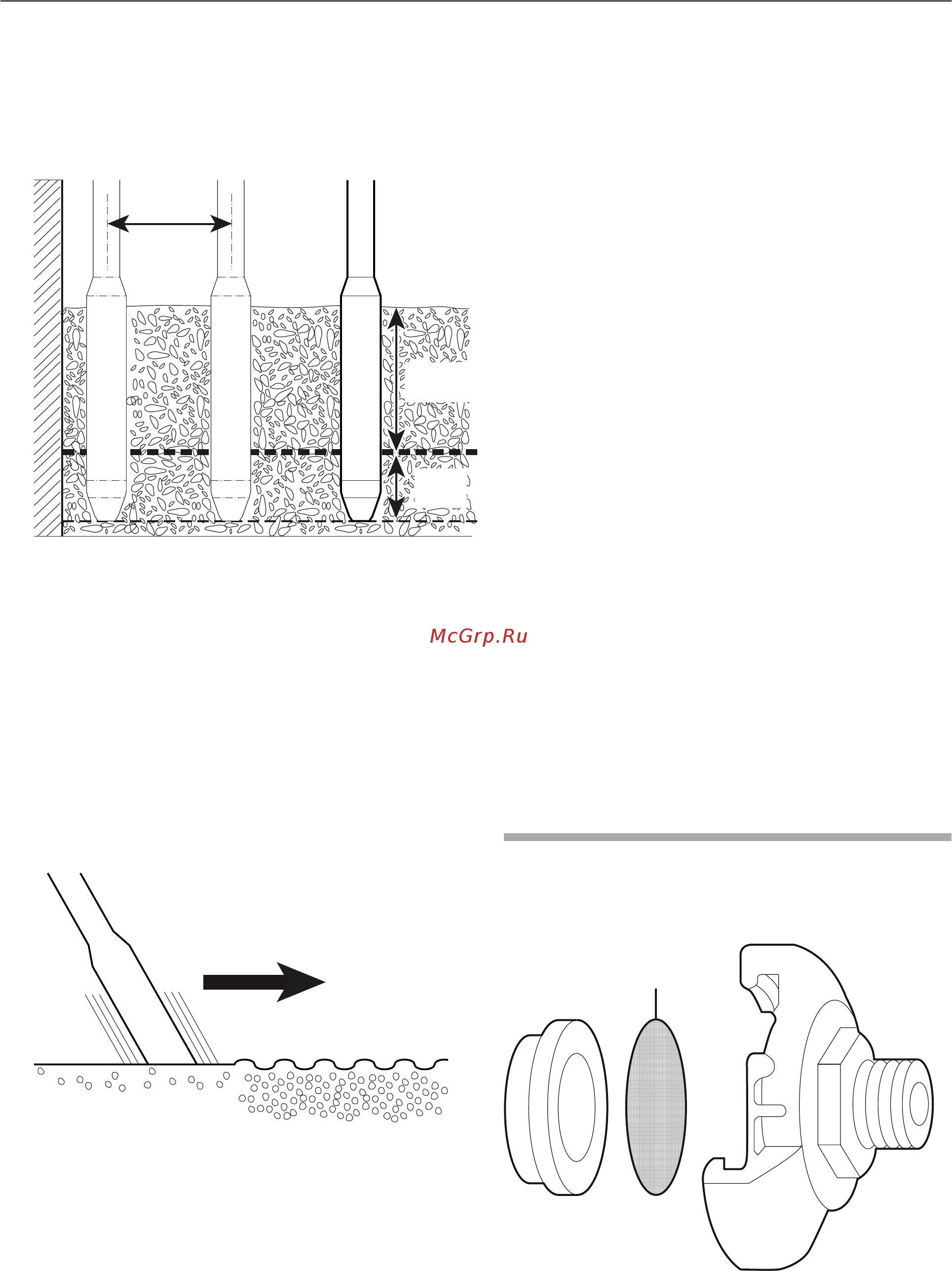

1. Позвольте вибратору проникнуть на 15 см
(6 дюймов) в ближайший нижний слой, чтобы
убедиться, что разные слои смешиваются
надлежащим образом.
2. Равномерно заполняйте рабочую форму
бетоном слоями по 30–50 см (12–19 дюймов).
30-50 cm
(11-19 in.)
30-50 cm
(11-19 in.)
15 cm
(6 in.)
3. Вставьте вибратор вибробулавы вертикально
на расстояние в 8-10 раз превышающее
диаметр трубы между вставками.
4. Вибрировать бетон следует систематически.
5. Медленно извлеките вибратор, позволив
бетону заполнить оставленное и отверстие.
6. Бетон тщательно отвибрирован, если область
вокруг бетона становится блестящий, а на его
поверхности нет пузырьков. Обычно это
занимает от 10 до 20 секунд.
Перерыв в работе
♦
Во время перерыва агрегат следует
располагать способом, исключающим
возможность самопроизвольного пуска. Агрегат
следует класть на землю так, чтобы он не упал.
♦
Перед продолжительным перерывом или при
оставлении рабочего места необходимо
отключить подачу электропитания к агрегату.
Техническое
обслуживание
Главным требованием для длительной надежной
и эффективной работы устройства является его
регулярное обслуживание. Строго соблюдайте
все инструкции по обслуживанию.
♦
Перед выполнением работ по обслуживанию
устройства необходимо прочистить его, чтобы
избежать контакта с опасными веществами.
См. «Опасность пыли и паров»
♦
Следует использовать только разрешенные
запчасти. Любой ущерб или выход из строя,
вызванный использованием неразрешенных
деталей, не покрывается гарантией
производителя.
♦
При очистке механических деталей при помощи
растворителя необходимо соблюдать
требования по гигиене и технике безопасности
и убедиться в достаточной вентиляции.
♦
Крупный ремонт оборудования необходимо
проводить в ближайшем авторизованном
сервисном центре.
♦
После каждого ремонта необходимо убедиться
в том, что уровень вибрации устройства
остается нормальным. Если нет, обратитесь в
ближайший авторизованный сервисный центр.
Очистка
В случае аномального падения эффективности
вибрации фильтр (А) следует проверить на
предмет засорения.
A
