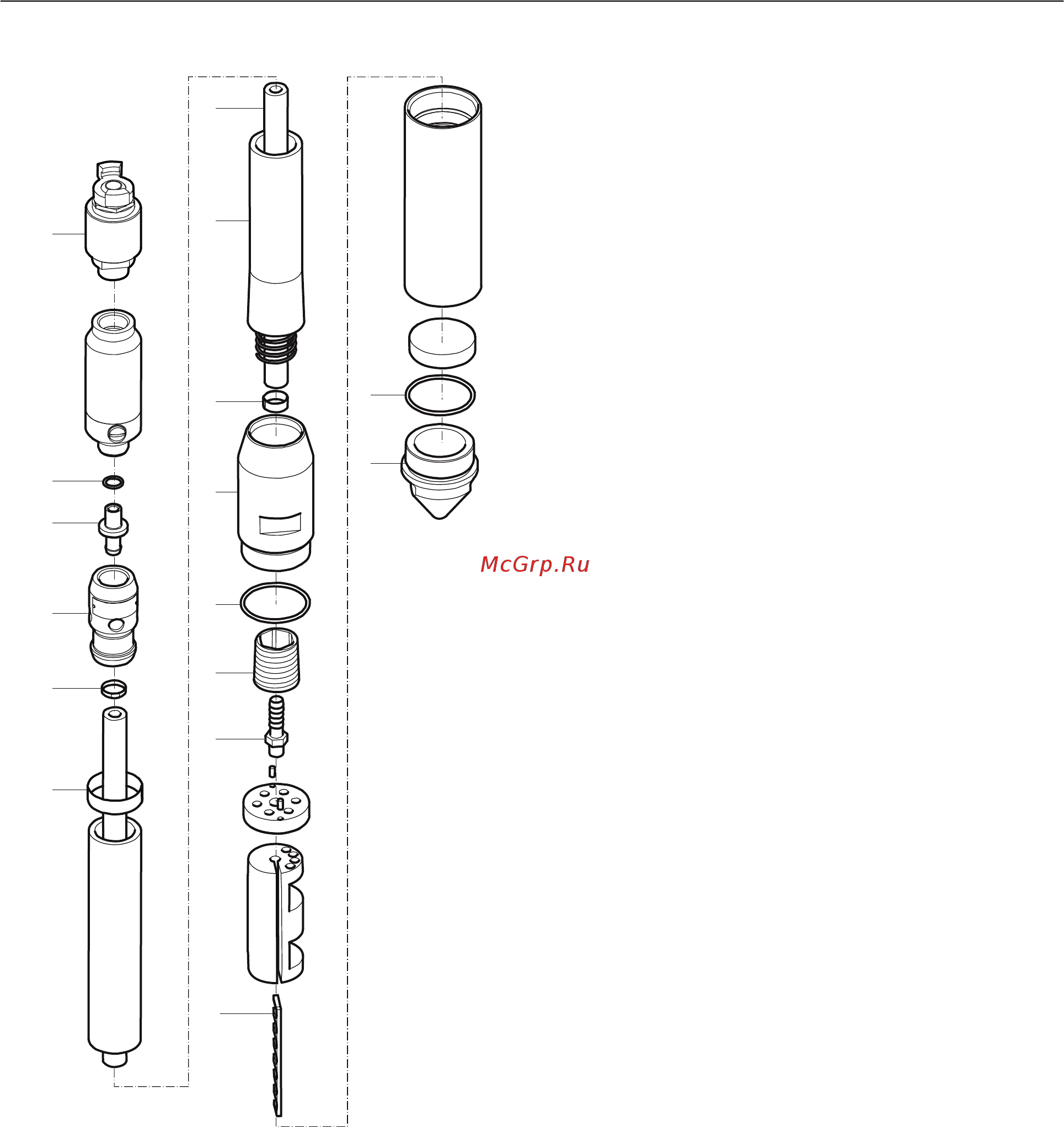

1. Выверните воздуховыпускной кран (А) из
держателя шланга (В).
A
F
D
N
H
K
I
N
J
L
M
O
G
B
E
C
2. Разрежьте хомут (С). Извлеките шланг (D) из
держателя шланга (В).
3. Разрежьте хомут (E) и снимите впускной
шланг (D) с ниппеля (G).
4. Закрепите трубу вибратора в тисках для труб
и отверните концевую крышку (Н) (правая
резьба) и держатель шланга (I) (левая
резьба).
5. Снимите рукав шланга (J) и разберите шланг
выхода (D).
6. Разрежьте хомут (K) и снимите впускной
шланг (D) с ниппеля (L).
Сборка
1. При каждой разборке вибробулавы следует
заменять пластинку (M), уплотнительные
кольца (N и O) и хомуты (C, E и K).
2. Пластинка может свободно входить в паз
ротора. При необходимости выравняйте с
помощью наждачное полотна.
3. Начните сборку в порядке, обратном разборке.
Нанесите небольшое количество смазки на
детали.
См. порядок сборки концевой крышки (Н) и
держателя шланга (I) в разделе «Момент
затяжки».
Хранение
● Тщательно очистите устройство перед
хранением, чтобы удалить вредные вещества.
См. «Опасность пыли и паров».
● Если устройство хранится в состоянии
готовности к эксплуатации, то топливный бак
должен быть заполнен не более чем
наполовину. В противном случае будет иметься
опасность выхода топлива через
вентиляционное отверстие в крышке
топливного бака.
● Устройство следует всегда хранить в сухом
месте.
♦
Устройство необходимо хранить в надежном
месте, недоступном для детей и запирающемся
на замок.
Утилизация
Используемую машину следует обработать и
утилизировать таким образом, чтобы большая
часть материала могла быть повторно
использована, а также было минимизировано
любое негативное влияние на окружающую среду
и в соответствии с локальными ограничениями.
Использованные фильтры и слитое масло
следует отправлять на экологически правильную
утилизацию.
15© 2013 Atlas Copco Construction Tools AB | No. 9800 1177 13b | 2013-04-25
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
AY 27, 37, 47, 57, 67, 77, 87, 107, 157
