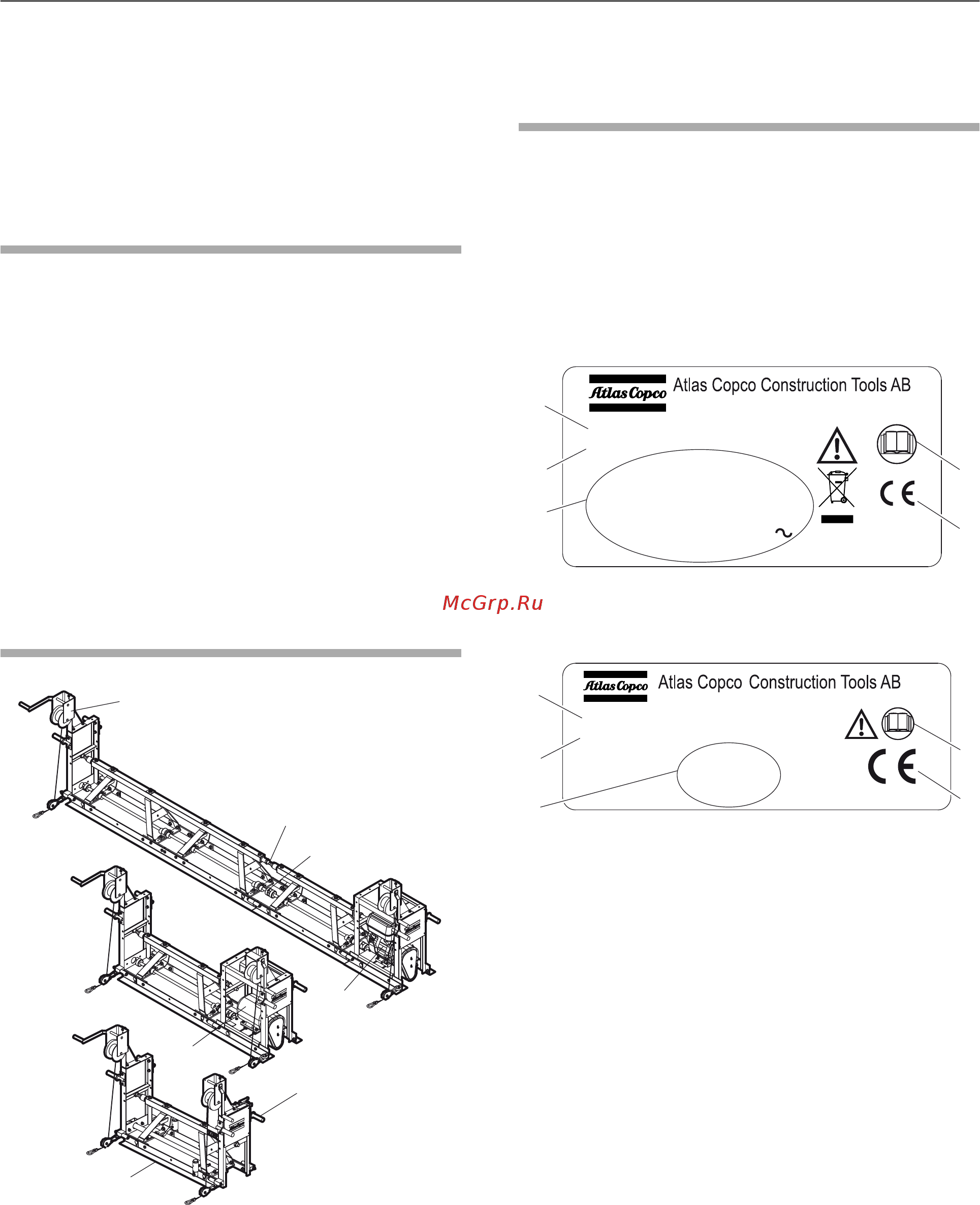

![Atlas Copco BV 20 [13/32] Конструкция и функции](/views2/1340291/page13/bgd.png)
Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
BT90 – это модульная система разравнивающих
реек.
BT90 используются для трамбовки, выравнивания
и отделки бетонных полов, тротуаров, дорожных
покрытий, проездов и мостов большой площади.
Уникальная система регулировки
разравнивающей рейки позволяет выполнить
отделку бетонных плит с осадкой плоской,
параболической, угловой или инвертированной.
BT90 приводится в действие электрическим,
бензиновым или пневматическим приводным
блоком.
Основные детали
A
B
C
F
E
G
D
A. Лебедка
B. Свод
C. Муфта
D. Бензиновый двигатель
E. Электродвигатель
F. Рукоятка
G. Секция разравнивающей рейки
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
Паспортная табличка
Электрический привод
V
min
A
A
W
IP
-1
Made in XXXXXXX
Serial No. XXXXXX
Hz
Type XXXXX
VXXXX
XXXX
XX
XX
XXXXXX
XX
XX
A
B
C
E
D
Бензиновый привод
TypeXXXXX
Serial No.XXXXXX
XX kg
XXXX kW
Made in XXXXXX
XXXXMin
-1
A
B
E
D
C
A. Тип машины.
B. Идентификационный номер изделия.
C. Технические характеристики устройства.
D. Предупреждающий знак с изображением
книги указывает на необходимость
ознакомления с инструкциями по технике
безопасности перед первым
использованием устройства.
E. Знак CE означает соответствие агрегата
требованиям ЕС. Подробнее см. раздел
«Заявление о соответствии требованиям
ЕС» из сопровождающей документации
устройства.
13© 2013 Atlas Copco Construction Tools AB | No. 9800 1187 13b | 2013-04-04
