Торцевая секция
1. Следуйте инструкциям для секций
разравнивающей рейки.
2. Секция пневмопривода поставляется с
заглушкой на конце главного резинового
шланга.
Снимите заглушку и установите ее на торце
противоположной секции разравнивающей
рейки.
Дополнительные
возможности
Удлинение 0,5 м (1,6 фута)
Удлинение используется для увеличения длины
балки на 0,5 м (1,6 фута). Его можно установить
на все версии разравнивающей рейки. Его можно
установить только на секцию со свободным
торцом. Невозможно установить удлинение на
приводной блок.

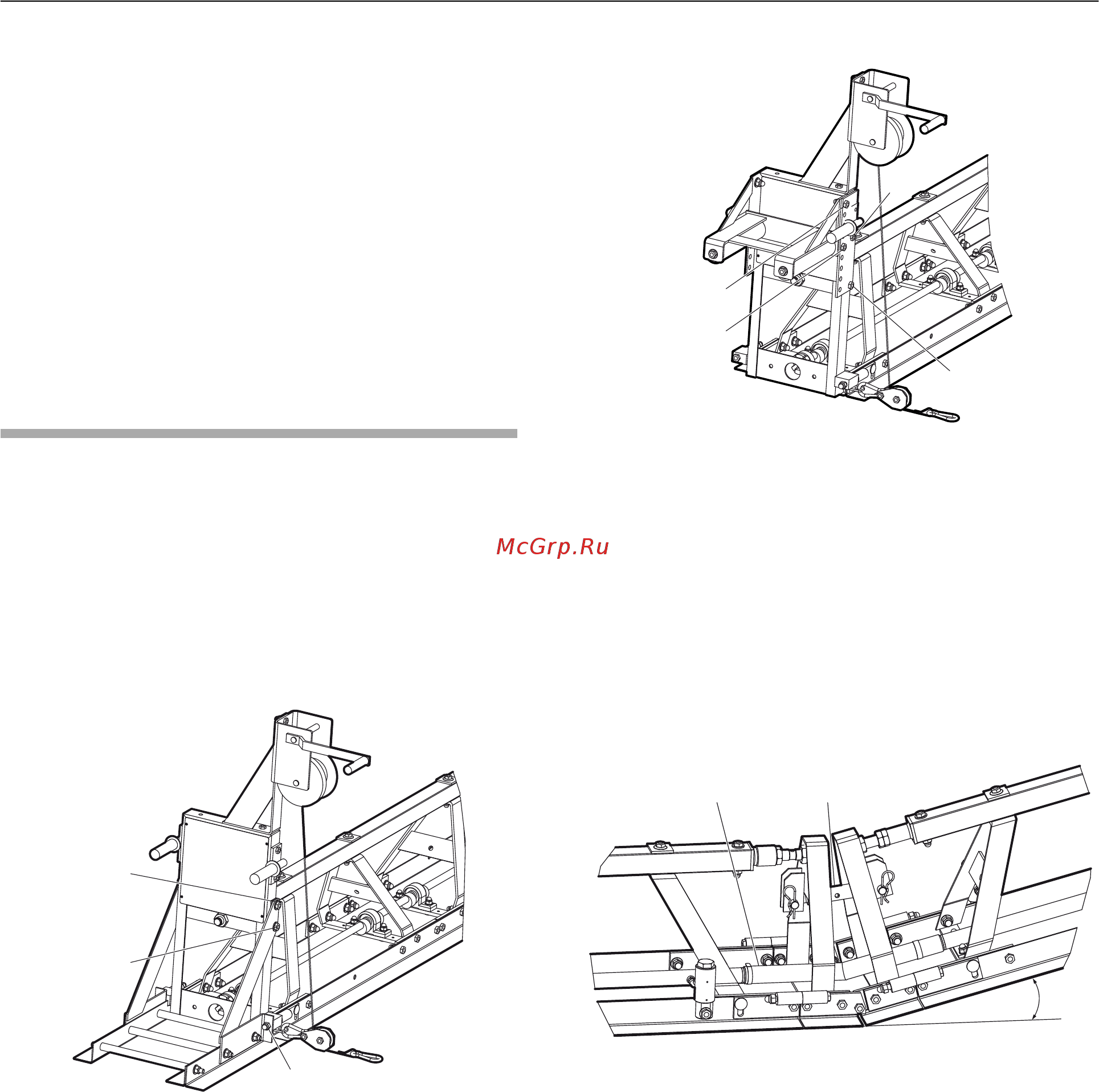

1. Отверните гайки (A).
B
A
C
2. Установите удлинение на свободный торец
секции.
3. Закрепите удлинение винтами (B) и гайками
(A). Установите две пластины (C) на стороне
двойной балки.
Выносная опора
Используйте выносную опору, когда балка
находится на опорных рельсах.
УBEДOMЛEHИE Выносную опору нельзя
использовать вместе с удлинением 0,5 м
(1,6 фута).
Выносная опора может использоваться с обеих
торцов балки. Для оборудования обоих торцов
балки следует заказать две выносных опоры.
1. Снимите две ручки.
B
A
C
D
2. Закрепите выносную опору гайками (A) и (B).
3. Используйте гайки (C) и (D) для регулировки
выносной опоры.
Инвертирующий кронштейн свода
Инвертирующий кронштейн свода доступен
только для пневматических секций
разравнивающей рейки. С помощью кронштейна
можно увеличить угловую установку до 15°.
A B
max 15°
1. Установите инвертирующий кронштейн свода
между двумя секциями разравнивающей
рейки.
2. Подсоедините резиновый шланг (А) между
секциями разравнивающей рейки.
3. Отрегулируйте угол с помощью стяжной
муфты (B).
УBEДOMЛEHИE Максимальный угол составляет
15°.
© 2013 Atlas Copco Construction Tools AB | No. 9800 1187 13b | 2013-04-04
