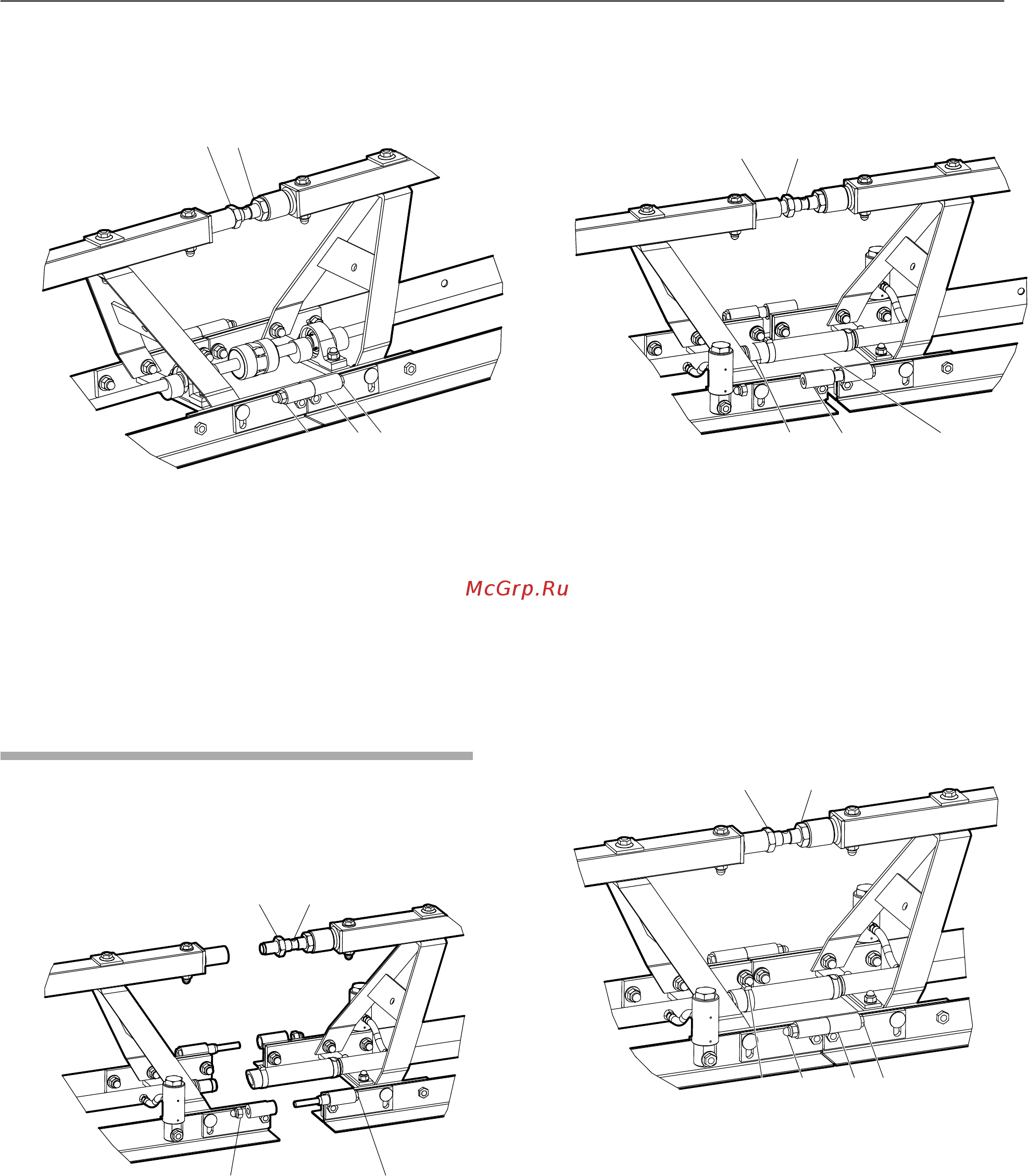

7. Когда болт (B) затянут, зафиксируйте
направляющие (H) разравнивающей рейки
гайками (D) и винтами (C) с помощью
накидных ключей 19 мм.
A
C
B
HD
8. Гайки (A) затягиваются после выполнения
регулировки свода.
Торцевая секция
1. Следуйте инструкциям для секций
разравнивающей рейки.
Пневматика
Секция разравнивающей рейки
1. Поместите секции разравнивающей рейки на
плоскую поверхность. Это упростит сборку.
A
CD
B
2. Отверните гайки (D) с винтов (C).
3. Поместите гайки (A) рядом с центром болта
(B).
4. Совместите балки так, чтобы болт (B) вошел
в держатель (F) разравнивающей рейки.
Используйте рожковый ключ 10 мм и начните
закручивать болт (B) (правая резьба).
B
EGH
F
5. Убедитесь, что направляющие (G)
соединяются, резиновый шланг (E)
соединяется с воздушным ниппелем (H)
разравнивающей рейки и что они остаются
на одной линии.
6. Когда болт (B) затянут, зафиксируйте
направляющие (G) разравнивающей рейки
гайками (D) и винтами (C) с помощью
накидных ключей 19 мм.
AB
CGDI
7. Установите хомут (I) и затяните его отверткой.
8. Гайки (A) затягиваются после выполнения
регулировки свода.
15© 2013 Atlas Copco Construction Tools AB | No. 9800 1187 13b | 2013-04-04
