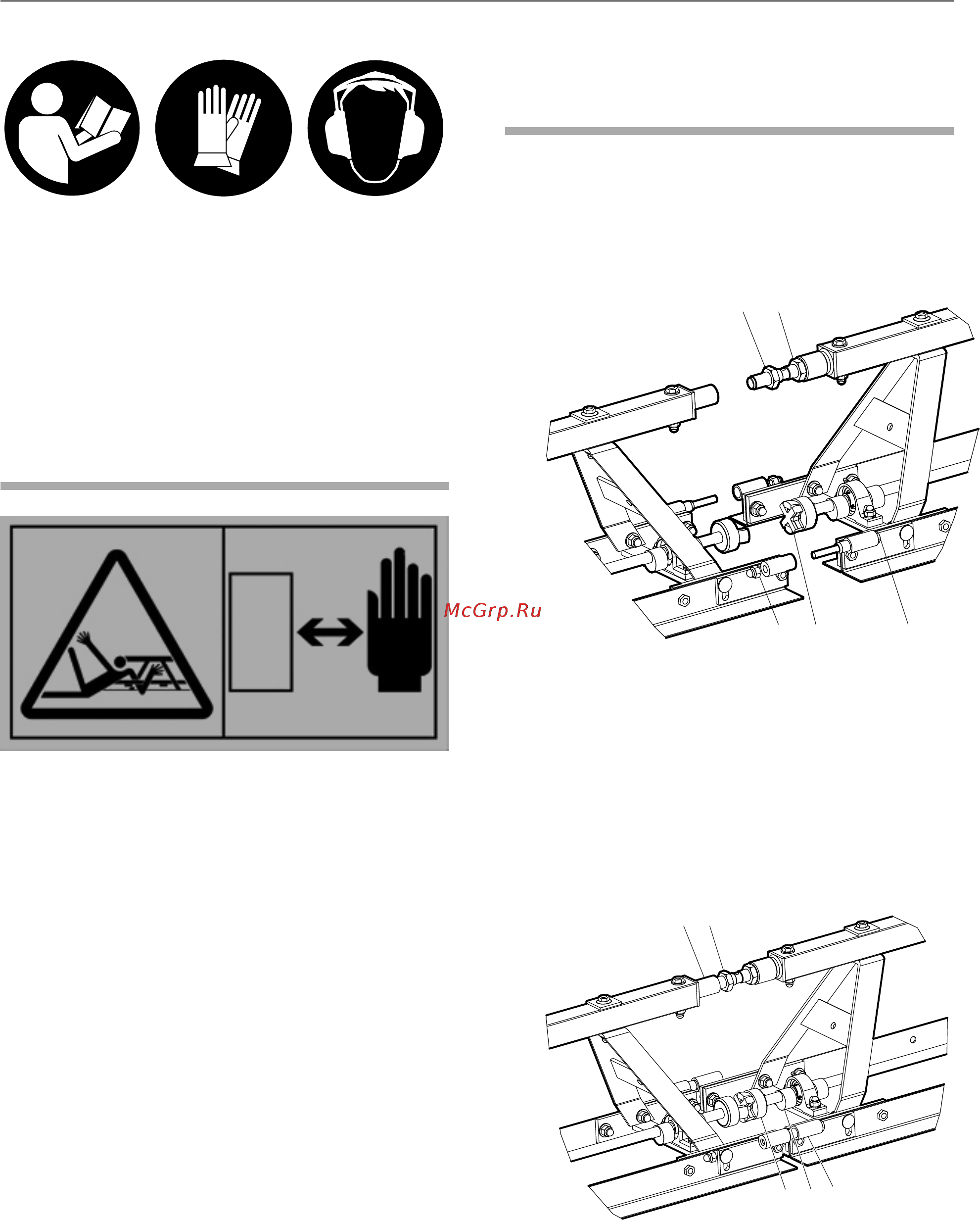

Atlas Copco BV 20 [14/32] Сборка
![Atlas Copco BV 20 [14/32] Сборка](/views2/1340291/page14/bge.png)
Предупреждающая табличка
♦
Руководство по эксплуатации. Пользователь
должен ознакомиться с инструкциями по
технике безопасности и эксплуатации перед
работой с устройством.
♦
Используйте защитные перчатки.
♦
Используйте средства защиты органов слуха.
Предупреждающая этикетка
Сборка
Электричество и бензин
Секция разравнивающей рейки
1. Поместите секции разравнивающей рейки на
плоскую поверхность. Это упростит сборку.
2. Отверните гайки (D) с винтов (C).
AB
CED
3. Поместите гайки (A) рядом с центром болта
(B).
4. Снимите пластиковую ленту с муфты (E).
5. Соедините балки, чтобы болт (B) вошел в
держатель (G) разравнивающей рейки. Затем
используйте рожковый ключ 10 мм и начните
закручивать болт (B) (правая резьба).
A
H
G
FE
6. Убедитесь, что направляющие (H), муфты (E)
и дебалансы (F) остаются на одной линии.
© 2013 Atlas Copco Construction Tools AB | No. 9800 1187 13b | 2013-04-04
Оригинальное руководство
14
