Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
Ручные гидромолоты – это прочные и надежные
молоты, предназначенные для работы совместно
с гидравлическими блоками питания Atlas Copco
или делителями масляного потока LFD на
большинстве гидравлических экскаваторов,
экскаваторов-погрузчиков и тракторов.
Если соблюдаются эксплуатационные параметры
гидравлической жидкости, то ограничений к
температуре окружающей среды нет.
Существует множество ручных молотов,
отличающихся размерами, ударной энергией и
используемыми инструментами. Ручные молоты
предназначены для выполнения различных задач:
от легких работ с кирпичной кладкой и асфальтом
до тяжелых работ с железобетоном. Любое
другое использование запрещено. Для выбора
правильного вставного инструмента см. перечень
запасных частей или каталог принадлежностей.
Ручные молоты поставляются с хвостовыми
шлангами, оснащенными быстроразъемными
муфтами с плоским торцом для простого
подсоединения к блокам питания Atlas Copco.
Основные детали
E
H
I
J
K
L
D
C
B
A
G
F

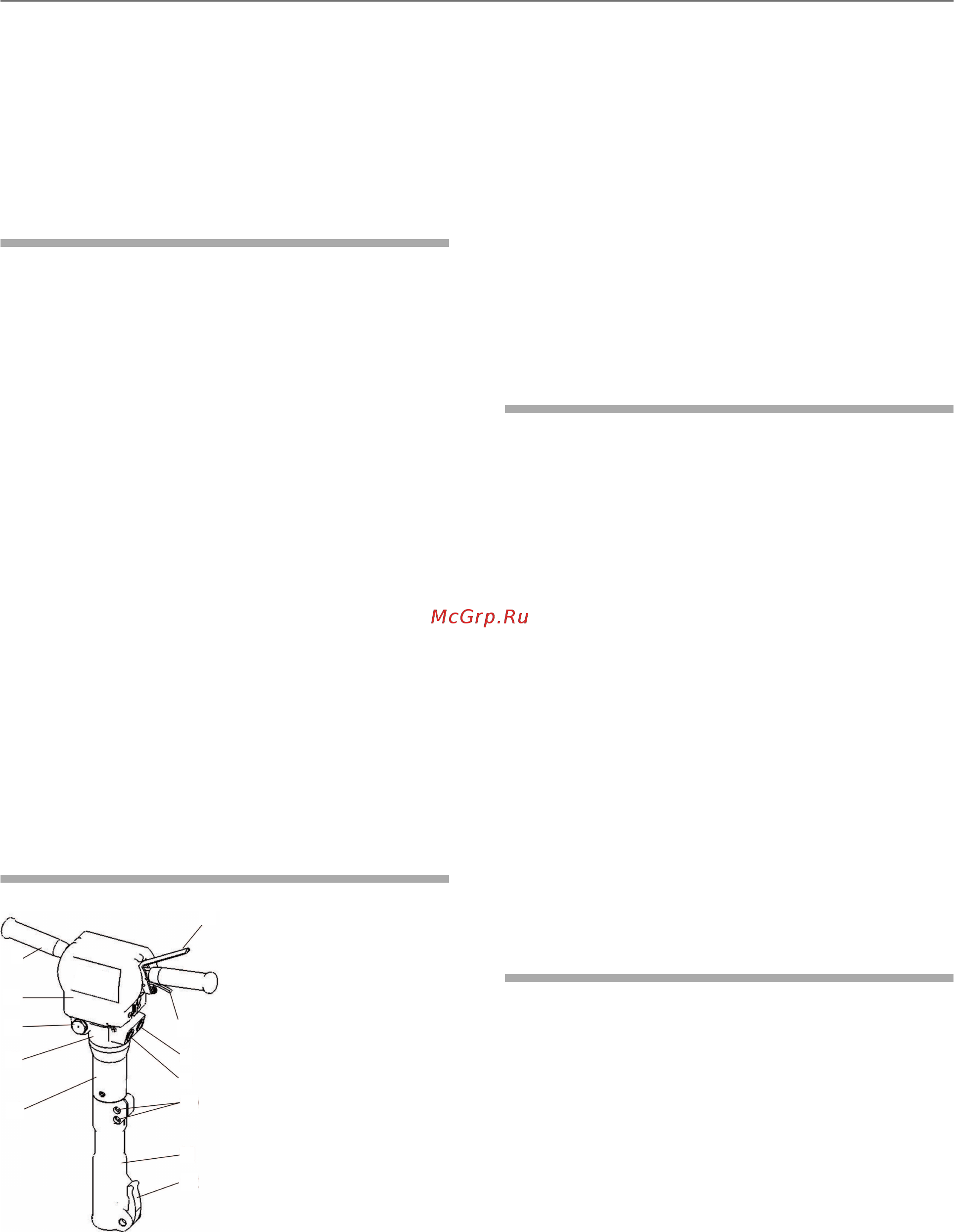

A. Ударный механизм
B. Корпус клапана
C. Муфты
D. Аккумулятор (внутри)
E. Ручки
F. Пусковой механизм
G. Предохранительный пусковой механизм
H. Выпускное отверстие для масла
I. Впускное отверстие для масла
J. Винты
K. Передняя часть корпуса
L. Замок
Выбор соответствующего
задаче дробильного
инструмента
Важно выбрать соответствующий выполняемой
задаче размер дробильного инструмента.
Дробильный инструмент слишком маленького
размера приведет к увеличению времени работы.
Дробильный инструмент слишком большого
размера необходимо часто перемещать, что
чрезмерно утомляет оператора.
Простое правило для выбора дробильного
инструмента надлежащего размера: кусок
раздробленного материала нормального размера
должен извлекаться из рабочего объекта в
течение 10 – 20 секунд работы.
● Если это занимает менее 10 секунд, нужно
выбрать дробильный инструмент меньшего
размера.
● Если это занимает более 20 секунд, нужно
выбрать дробильный инструмент большего
размера.
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
