Эксплуатация
ОСТОРОЖНО Непреднамеренный пуск
Непреднамеренный пуск агрегата может привести
к травме.
► Если не требуется запустить агрегат, руки
следует держать вдали от органов пуска и
останова.
► Необходимо знать способ аварийного
выключения агрегата.
► Во всех случаях отключения подачи
электроэнергии следует немедленно
остановить агрегат.
Пуск и остановка
Пуск
● Убедиться, что инструмент находится в
хорошем состоянии и полностью прижат в
исходное положение в носовой части молота.
● Убедиться, что замок закрыт и инструмент не
выпадает.
● Снять защитные крышки с быстроразъемных
муфт.
● При необходимости отчистить
быстроразъемные муфты и подсоединить
хвостовые шланги к удлинительным шлангам
источника питания.
● Расположить молот под нужным углом к
обрабатываемому материалу и задействовать
пусковой рычаг.
Остановка
● Отпустить пусковой механизм. Прижать молот
к поверхности и дождаться его полной
остановки.
● Остановить источник питания.
● Отсоединить шланги и установить защитные
крышки на быстроразъемные муфты.
Работа
Подготовка перед началом работы
Перед каждым началом работы с молотом
необходимо выполнить приведенные ниже
проверки. Все эти проверки связаны с
пригодностью молота к эксплуатации. Некоторые
из них относятся к безопасности.
♦
Очистить все предупреждающие этикетки.
Заменить стершиеся этикетки, наклеить
отсутствующие.
♦
Выполнить общий осмотр шлангов на предмет
повреждений.
♦
Осмотреть рабочий инструмент на предмет
износа и повреждений. Запрещается
использовать чрезмерно изношенный или
поврежденный инструмент.
♦
Подсоединить инструмент.
♦
Очистить гидравлические соединения и
убедиться в их пригодности к эксплуатации.
♦
Запрещается менять рабочее направление
молота без предварительного отсоединения
от источника питания. Если молот подсоединен
к источнику питания, рабочий инструмент
может резко выскочить во время установки.
♦
Необходимо убедиться, что источник питания,
который планируется использовать, совместим
с используемой моделью молота
(см. «Технические характеристики»). Если
поток источника питания может превышать
максимально допустимый масляный поток,
нужно использовать рекомендованный
делитель масляного потока.
♦
Запрещается превышать максимальную
уставку предохранительного клапана молота.
♦
Перед запуском обязательно подсоединить
шланги T и P.
Начало резки
♦
Встать в устойчивое положение. Ноги должны
находиться на достаточном расстоянии от
вставного инструмента.
♦
Перед началом прижать машину к
обрабатываемой поверхности.
♦
Начинать забуривание на таком расстоянии от
края, чтобы машина могла дробить материал
без подъемной силы.
♦

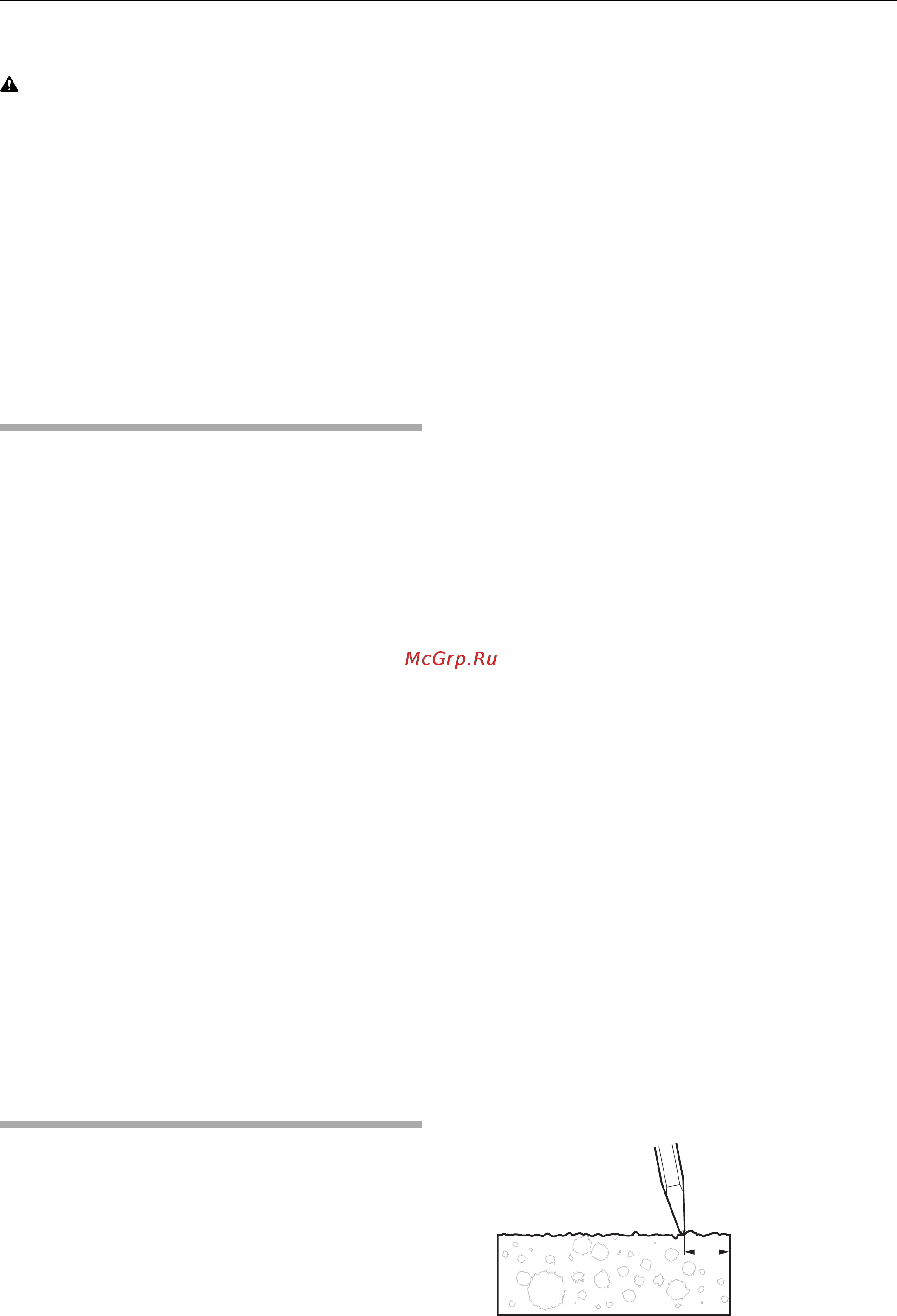

Не дробить материал на слишком большие
части. Выбрать расстояние дробления (А) так,
чтобы вставной инструмент не застревал.
A
© 2013 Atlas Copco Construction Tools AB | No. 3392 5206 13e | 2013-01-25
Оригинальное руководство
18
LH 11, 180, 190, 220, 230, 270, 280, 390, 400Руководство по технике безопасности и
эксплуатации
