Atlas Copco LH 400 [17/32] Долотчатый бур
![Atlas Copco LH 400 [17/32] Долотчатый бур](/views2/1340312/page17/bg11.png)

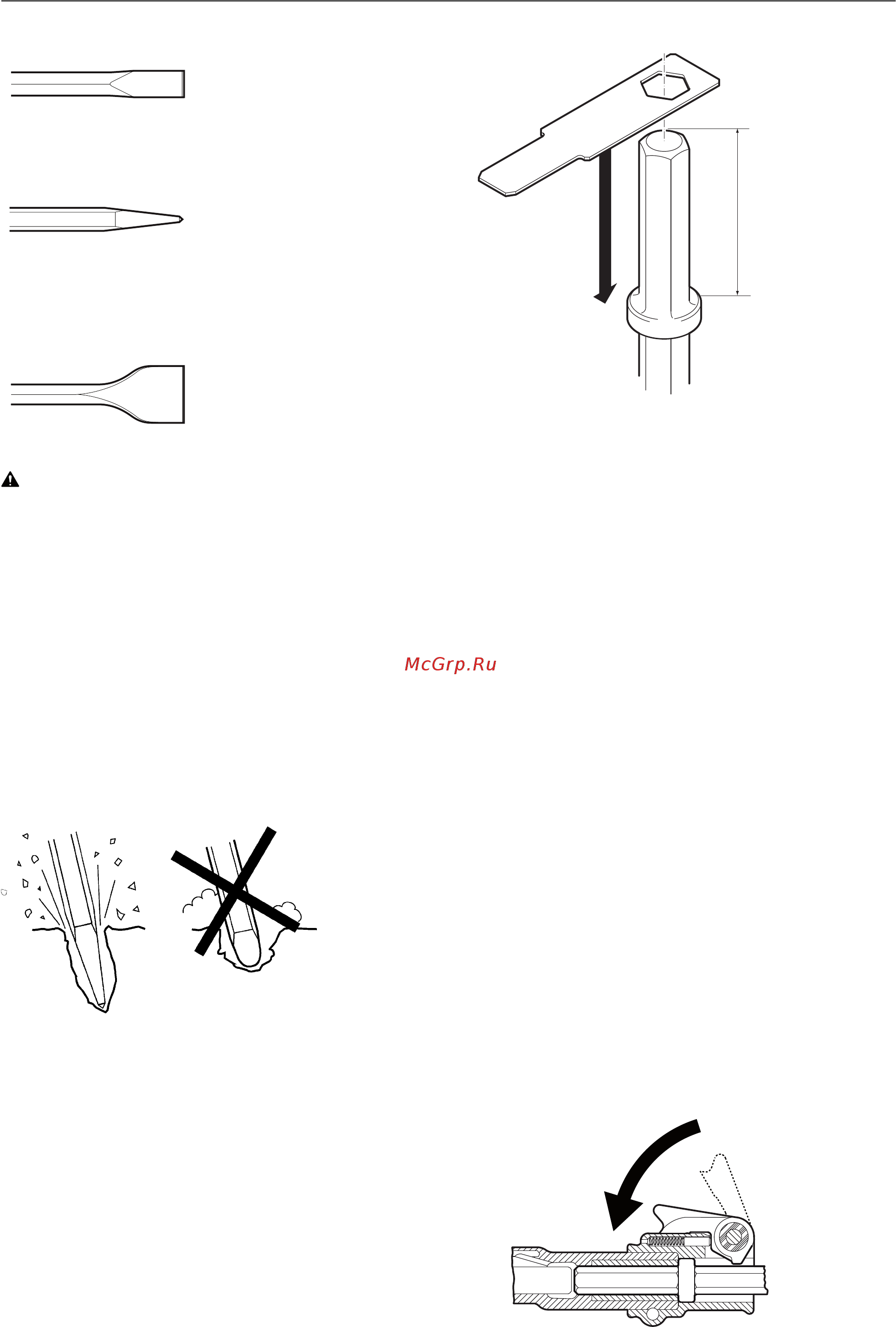

Узкое долото
Узкое долото используется
для разрушения и
прорезания бетона и других
твердых материалов.
Долотчатый бур
Долотчатый бур
используется только для
проделывания отверстий в
бетоне и других твердых
материалах.
Широкое долото
Широкое долото
используется для работ с
такими мягкими
материалами, как асфальт и
замерзшая земля.
ОСТОРОЖНО Риск, связанный с вибрацией
Использование вставных инструментов,
несоответствующих приведенным ниже
критериям, приведет к снижению
производительности работы и может усиливать
воздействие вибрации. Изношенный инструмент
также приведет к увеличению времени
выполнения задач.
► Большое значение имеет хорошее техническое
обслуживание вставного инструмента, который
не должен быть изношенным и должен иметь
соответствующий размер.
► Для эффективной работы следует всегда
использовать заостренный инструмент.
Проверка износа хвостовика инструмента
A
B
Выполняется с использованием специального
калибра, предназначенного для проверки
хвостовиков вставного инструмента
определенного типоразмера. Размеры
хвостовиков вставного инструмента приведены
в разделе «Технические характеристики».
● Если хвостовик полностью проходит через
отверстие (A) калибра, хвостовик изношен, и
вставной инструмент необходимо заменить.
● Проверить длину (B), которая должна
соответствовать заказанному типу машины.
Установка и снятие вставного
инструмента
При установке/снятии вставного инструмента
соблюдать следующие инструкции.
1. Для предотвращения внезапного пуска
отключить источник питания, и сбросить
давление, нажав на устройство пуска и
останова. Отсоединить машину от источника
питания.
2. Перед установкой смазать хвостовик
вставного инструмента.
3. Установить или снять вставной инструмент.
4. Закрыть держатель инструмента (положение
А) и проверить функцию фиксации, резко
потянув инструмент вниз.
A
17© 2013 Atlas Copco Construction Tools AB | No. 3392 5206 13e | 2013-01-25
