Atlas Copco LH 400 [14/32] Аккумулятор
![Atlas Copco LH 400 [14/32] Аккумулятор](/views2/1340312/page14/bge.png)

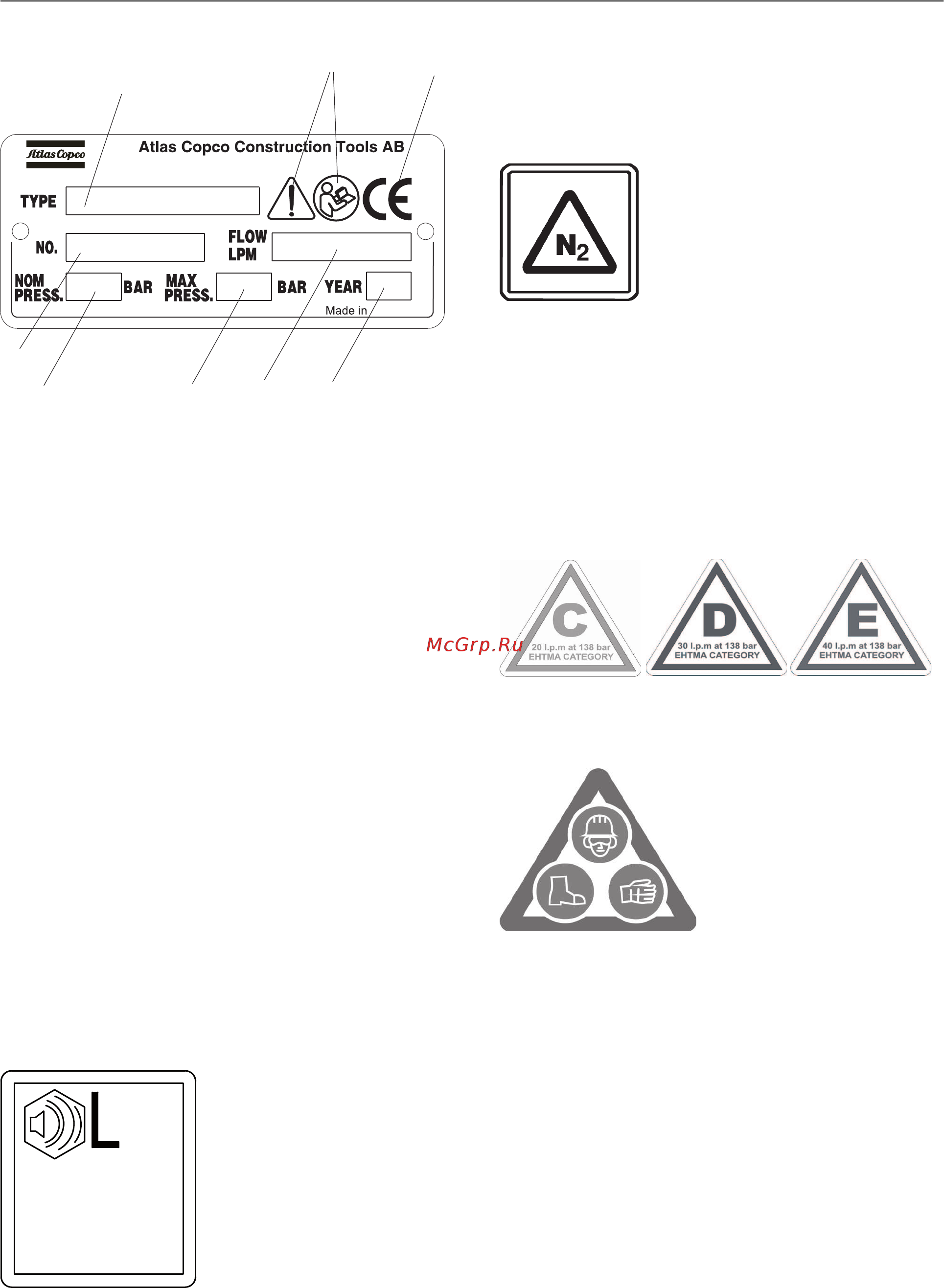

Паспортная табличка
F
D
C
A
B
G
E
H
xxxxx
A. Максимально допустимая подача
гидравлического масла
B. Тип агрегата
C. Максимальная уставка предохранительного
клапана
D. Предупреждающий знак с изображением
читающего книгу человека указывает на
необходимость ознакомления с
инструкциями по технике безопасности и
эксплуатации перед первым
использованием агрегата.
E. Серийный номер (также выштампован на
корпусе клапана).
F. Знак CE означает соответствие агрегата
требованиям ЕС. Подробнее см. документ
«Заявление о соответствии требованиям
ЕС» из сопровождающей документации
агрегата.
G. Год изготовления
H. Максимальное номинальное рабочее
давление
Наклейка уровня шума
WA
xxx
dB
Эта наклейка показывает гарантированный
уровень шума, соответствующий директиве ЕС
2000/14/EC. Точный уровень шума указан в
«Технических характеристиках».
Аккумулятор
Аккумулятор должен заправляться только азотом.
УBEДOMЛEHИE К работе с аккумулятором
допускается только аттестованный персонал.
Категория EHTMA
Категории EHTMA четко указаны на агрегате.
Источник питания должен соответствовать
категории. В случае сомнений следует обратиться
к уполномоченному начальнику.
Предупреждающий знак о технике
безопасности
© 2013 Atlas Copco Construction Tools AB | No. 3392 5206 13e | 2013-01-25
Оригинальное руководство
14
LH 11, 180, 190, 220, 230, 270, 280, 390, 400Руководство по технике безопасности и
эксплуатации
