Снятие переходной плиты
♦
Ослабить крепежные винты переходной плиты.
♦
Поднять переходную плиту с помощью
надлежащего грузоподъемного устройства и
разместить ее на деревянных опорных блоках.
♦
Сохранить крепежные винты и пары стопорных
шайб для последующего использования.

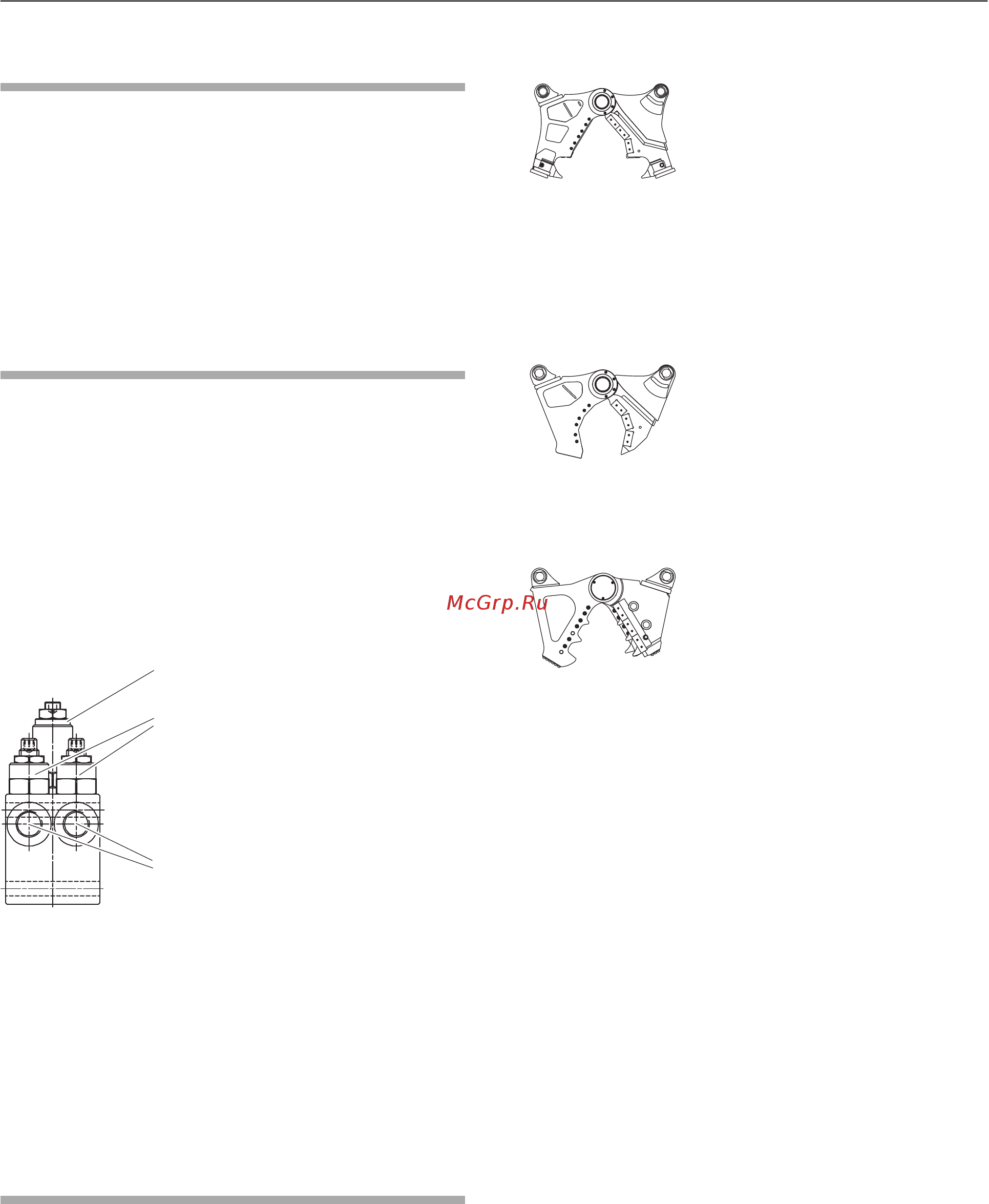

Корпус клапана
Блок клапанов расположен в верхней части
гидравлических ножниц для сноса. Он состоит из
клапана сброса давления и двух дроссельных
клапанов. Клапан сброса давления предназначен
для функции »Вращения«, и зафиксирован на
значении 170 бар. Дроссельные клапаны
установлены на значение 35 – 50 л/мин, и
скорость 20 об/мин не превышается. Заданные
значения дроссельных клапанов могут быть
изменены.
P1 P2
A
B
C
Компоненты корпуса клапана
A. Клапан сброса давления
B. Дроссельный клапан
C. Подайте давление, поверните
гидравлические ножницы для сноса
вправо/влево
Захваты ножниц
Выбор правильного захвата
Отображены стандартные варианты захватов.
Для других применений было разработано два
варианта (они отличаются расположением ножей
и наконечниками зубов). См. рекомендуемое
использование захватов в таблице ниже.
Версия U (универсальные захваты)
Подходит для универсального
применения
Снос строений в легких и
средних условиях эксплуатации
Промышленный снос
(железобетон высокой
прочности)
Резка сортовой стали (общие
конструкторские стали)
Последовательное дробление
Разделение материалов
Версия S (захваты для резки стали)
Универсальное использование,
резка стали
Снос строений со стальными
конструкциями (общая
конструкторская сталь)
Последовательное дробление
Разделение материалов
Версия B (режущие захваты в форме короба)
Лучше всего подходит для
листовой резки
Снос строений в легких и
средних условиях эксплуатации
Промышленный снос
(железобетон высокой
прочности)
Листовая резка бетона высокой
прочности
Первичное дробление элементов
из бетона высокой прочности для
передвижных дробилок
Замена челюстей
Замена пары челюстей CC 3300 B возможна
только в мастерской.
♦
Для получения подробной информации
обратитесь в центр обслуживания клиентов/к
дилеру «Atlas Copco» в своем регионе.
Для замены пары челюстей CC 3300 U или CC
3300 S требуется следующее специальное
оборудование.
● Сборочная стойка для поддерживания челюсти,
артикул 3363 1004 27
● Сепаратное кольцо болта для демонтажа
шейки основной оси опорного подшипника и
части, необходимые для блокировки
гидравлических цилиндров, артикул 3363 0946
48
Особое оборудование не входит в объем поставки
гидравлических ножниц для сноса. Их необходимо
приобрести отдельно.
31© 2014 Atlas Copco Construction Tools GmbH | No. 3390 5148 13 | 2014-02-05
