25
www.optimus-cctv.ru
Примечание: Если текущее разрешение превышает максимальное разрешение канала, при
его воспроизведении будет показан красный значок "Х".
3.5.3 Управление записью
Проверьте текущее состояние канала: "○" означает, что запись выключена, "●" означает,
что запись включена.

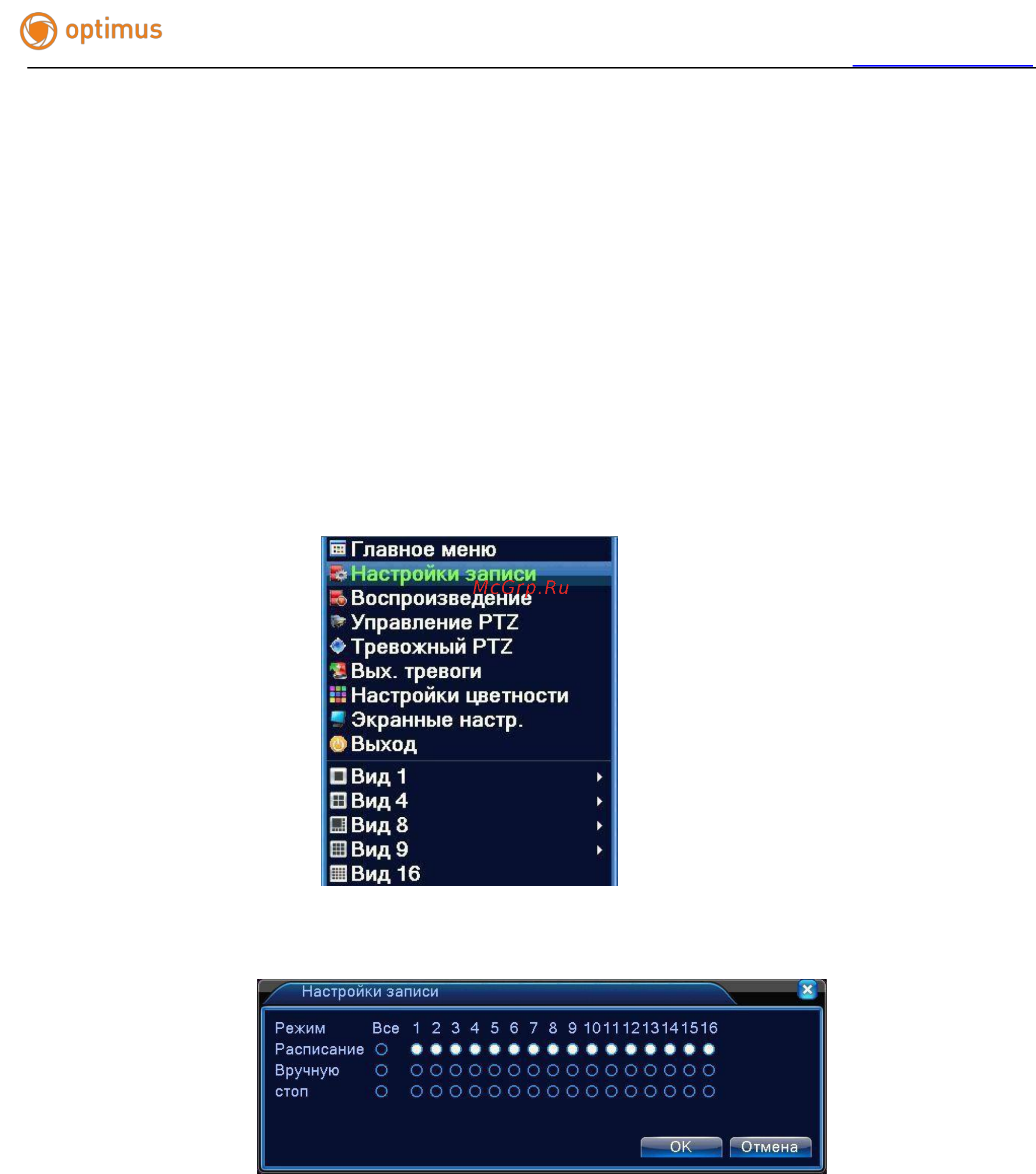

Вы можете использовать меню рабочего стола или нажать Главное меню>Настройки
записи, чтобы перейти в интерфейс управления записью.
Рисунок 3.8 Режимы записи
Расписание. Запись в соответствии с конфигурацией.
Вручную. Включение записи каналов вне зависимости от их состояния.
Стоп. Нажмите кнопку «Стоп», и выбранные каналы перестанут записываться
вне зависимости от их состояния.
