29
www.optimus-cctv.ru
Кнопка Пресет
Ввод данных

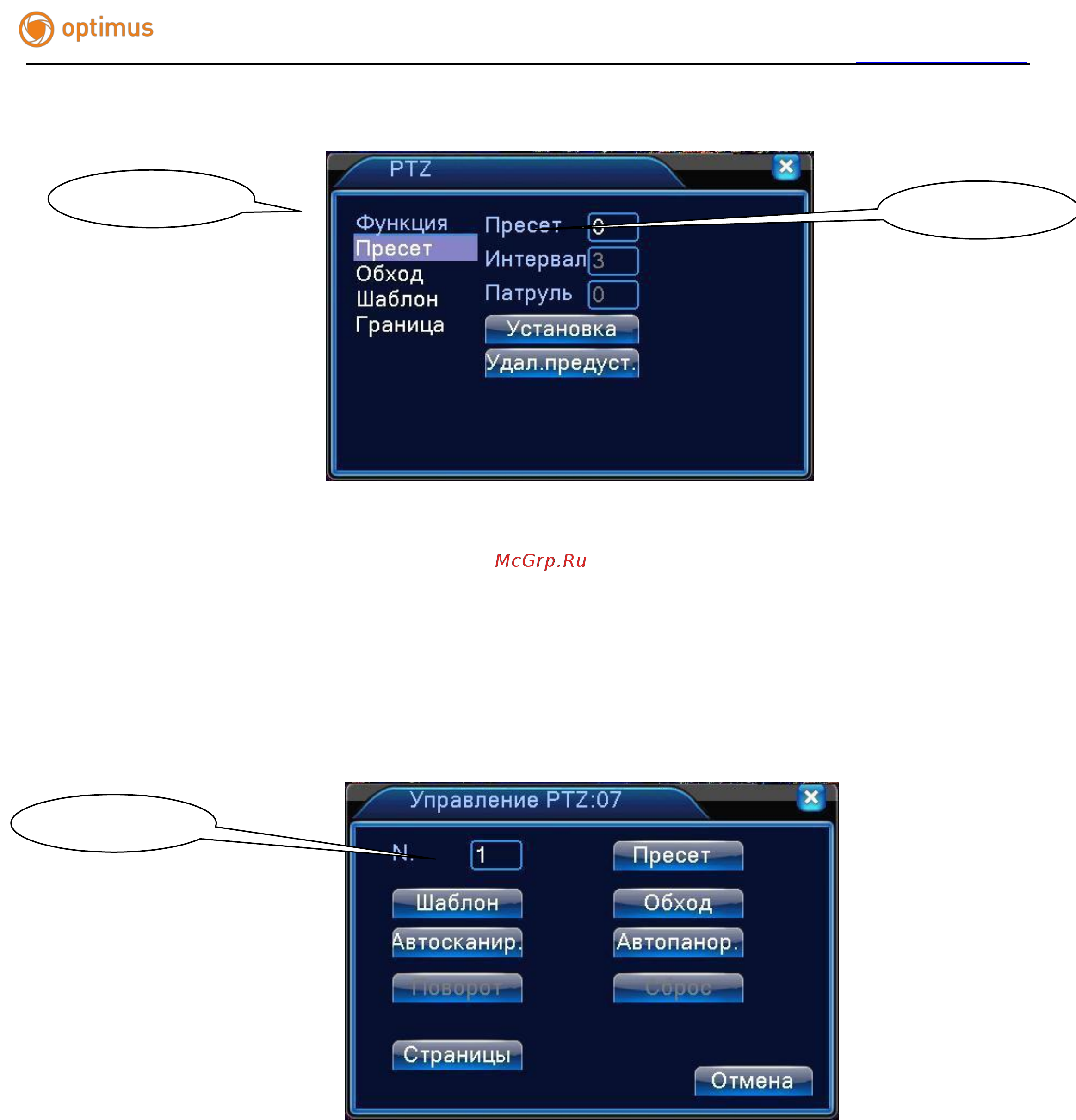

Рисунок 3.11 Настройки заданных точек
2) Вызов предустановок
На рисунке 3.10 нажмите кнопку "Страницы", перейдите в интерфейс управления
движениями PTZ камеры, как показано на рисунке 3.12. В поле ввода введите заданную
точку, затем нажмите кнопку "Пресет", камера повернется в заданную точку.
Поле ввода
Рисунок 3.12 Управление движениями камеры
2. Движение между точками
Если несколько заданных точек соединены в линию, можно вызвать функцию
движения между точками. Камера будет перемещаться между ними по линии.
1) Настройки движения между точками
Для соединения точек в линию выполните следующее:
Шаг 1: На рисунке 3.10 нажмите кнопку направления для поворота камеры в
нужное
