46
www.optimus-cctv.ru

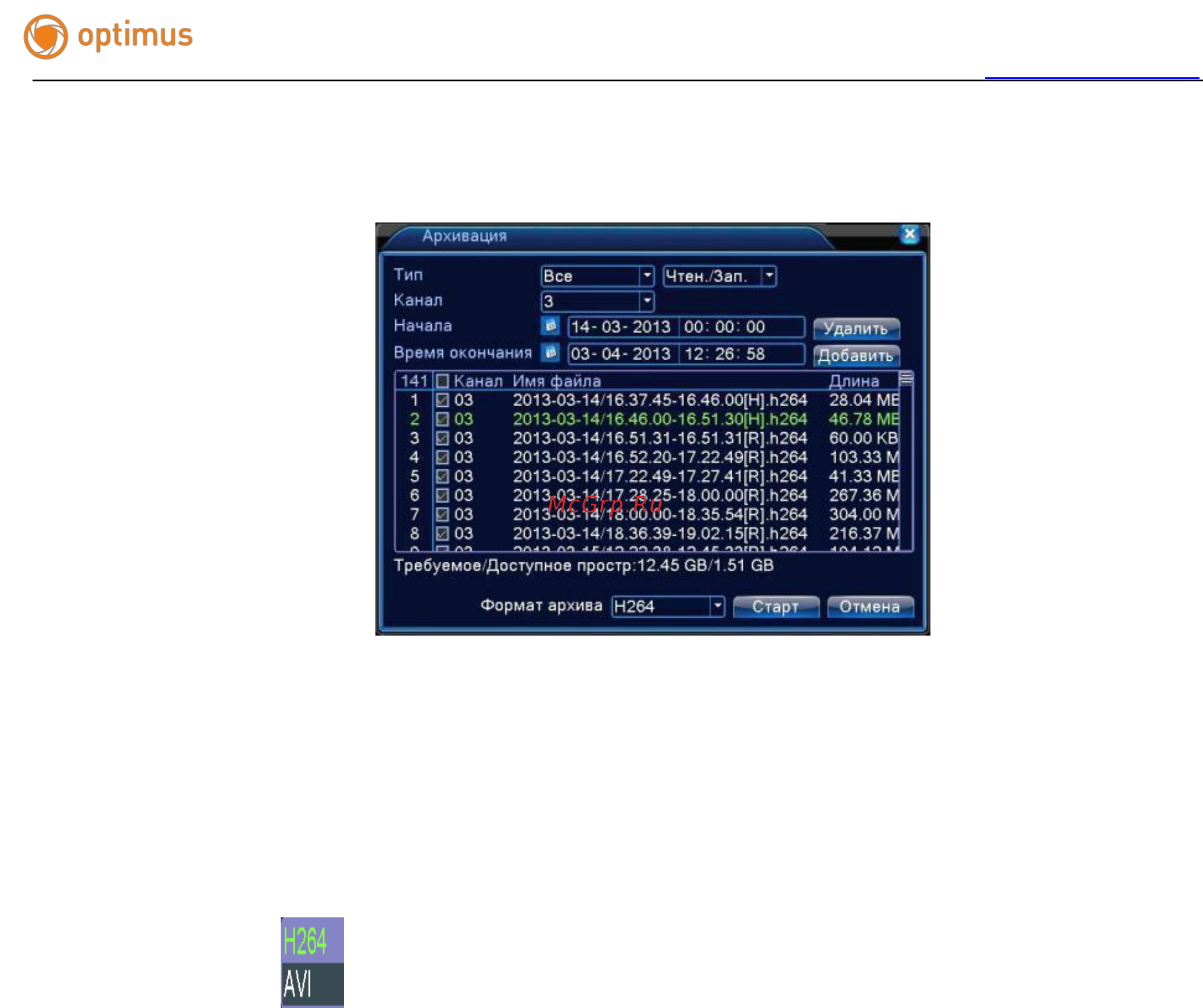

Рисунок 4.3 Архивация
Удалить: Очистить информацию о файле.
Добавить: Показать информацию, подходящую под заданные атрибуты файла.
Формат архива: Выбор формата резервного файла , можно выбрать
(H.264 или AVI).
Старт/Стоп: Нажмите кнопку Старт для начала резервирования, нажмите Стоп
для
остановки резервного копирования.
Примечание: Во время резервирования вы можете выйти с этой страницы меню
на другую страницу для выполнения других функций.
Прожиг: Запись на диск. Файл будет записан на диск после нажатия этой
кнопки. Стирание: Выберите файл для удаления и нажмите эту кнопку для его
стирания. Стоп: Остановка резервирования.
4.3 Тревога
К функциям тревоги относятся: Детектирование (обнаружение) движения, Закрытие
видео, Потеря сигнала видео, Вход тревоги и Выход тревоги, Лог. ошибок (журнал ошибок) .
*Примечание: работа некоторых функций может меняться у разных версий устройства, а
также при изменении версии ПО.
