26
www.optimus-cctv.ru
3.5.4Тревожный выход
Проверьте текущее состояние канала: "○" означает, что тревога выключена, "●"
означает, что тревога включена.

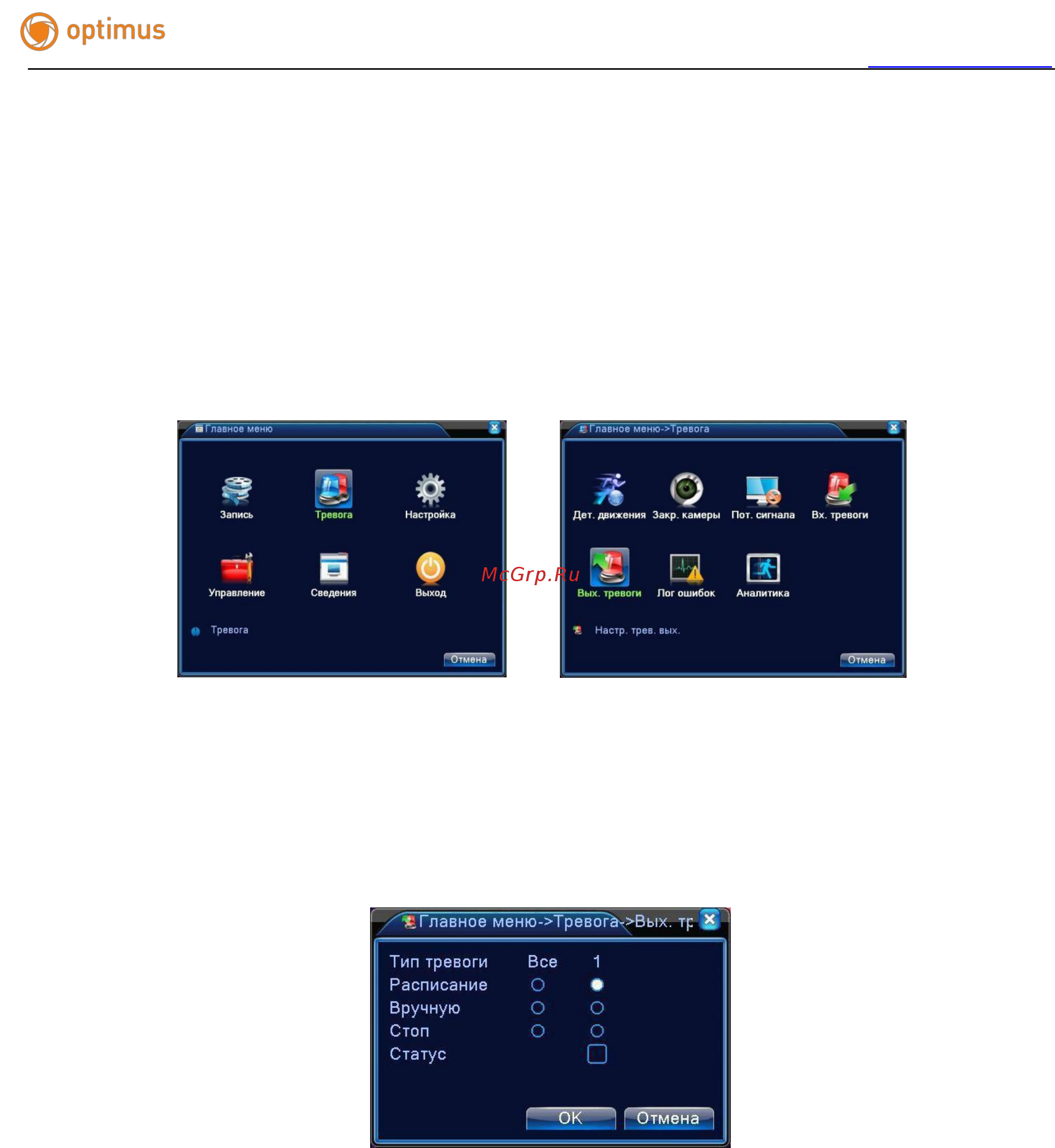

Вы можете использовать меню рабочего стола или Главное меню>Тревога>Вых.
тревоги, чтобы перейти в интерфейс тревожного выхода.
Рисунок 3.9 Тревожный выход
Расписание Тревога согласно настройке.
Вручную. Нажмите кнопку «Все», и для каналов будет включена тревога вне зависимости от
их состояния.
Стоп. Нажмите кнопку "Стоп", и выбранных каналов будет выключена тревога вне
зависимости от их состояния.
