Бодрейт. Выбрать скорость передачи, которую использует связанное устройство.
Биты данных. От 5 до 8, по умолчанию 8.
Стоповые биты. От 1 до 2, по умолчанию 1.
Четность. Включает проверку чётности, нечётности и т.д. По умолчанию: нет.
Примечание: при наличии аналогового канала будет присутствовать и PTZ и RS485 в
настройках PTZ , если устройство находится в полностью цифровом режиме, будет
показано только RS485.
4.4.7 RS232
Убедитесь, что режим включён в меню «Информация об устройстве» п.4.5.8
*Модель DVR-2004H не поддерживает эту функцию.

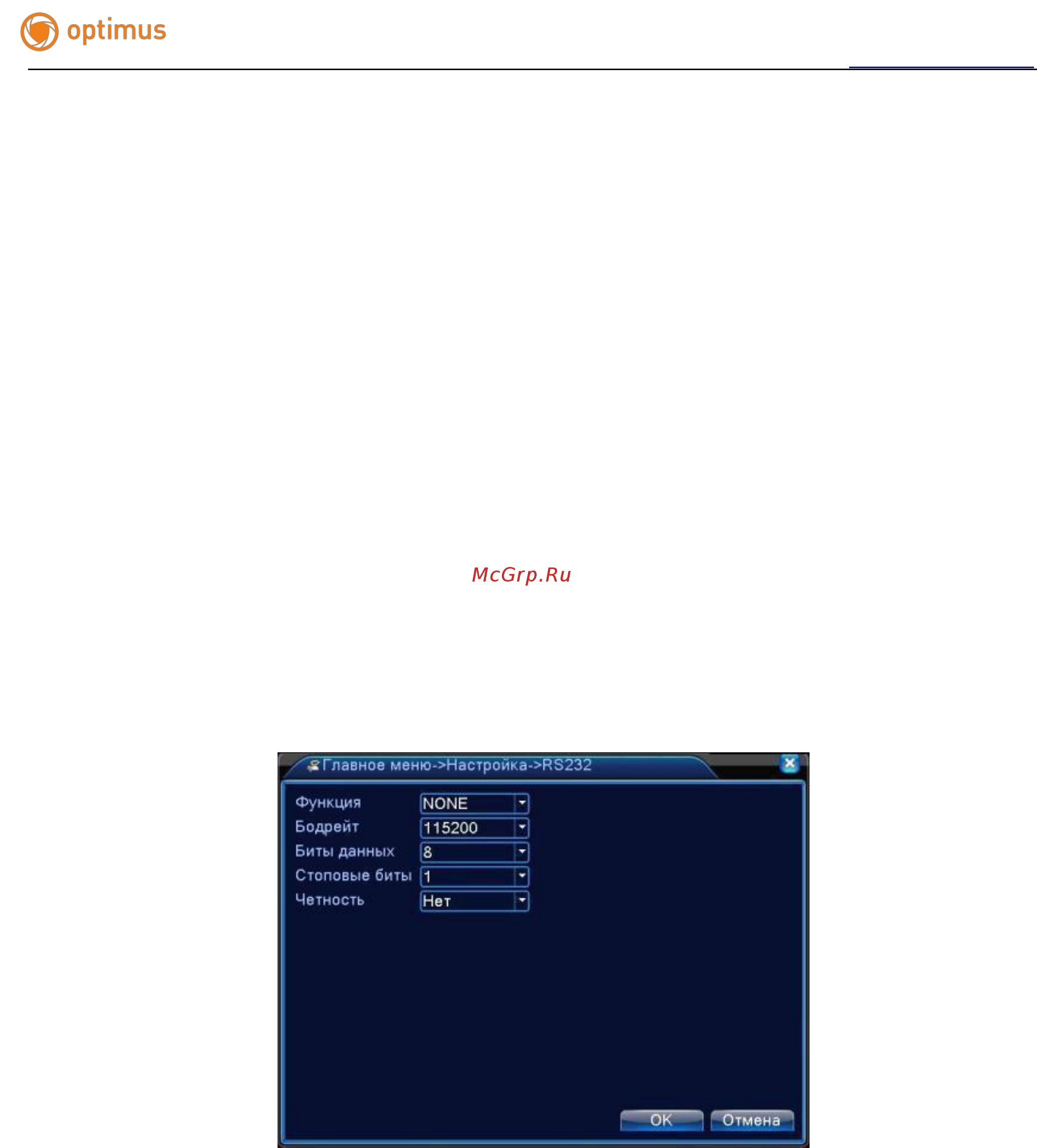

Рисунок 4.34 Настройки последовательного порта
Функция. COM порт используется для отладки и обновления программного обеспечения.
Бодрейт. Выбрать соответствующую скорость передачи.
Биты данных. От 5 до 8.
Стоповые биты 1 или 2.
Четность. Включает проверку чётности, нечётности и т.д. По умолчанию: нет.
