Трехфазные ИБП серии ЕА900(II)-33

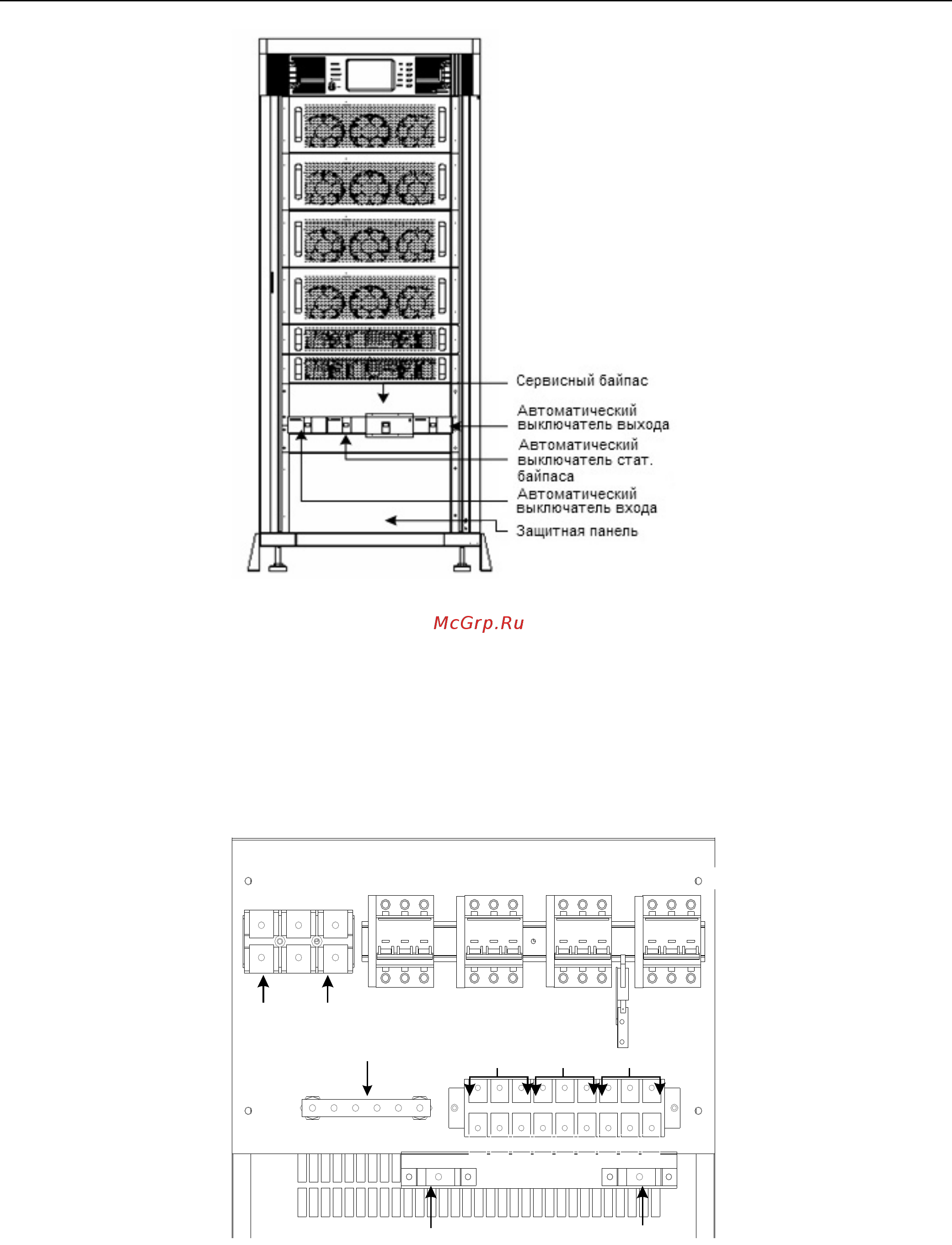

Рисунок 2.9. Вид спереди (дверь ИБП открыта) 80 кВА − 120 кВА

2. Подключите кабель защитного заземления к клеммной колодке ИБП.

Внимание!

Перед подключением силовых кабелей полностью отключите все выключатели сети электропитания,

через которые напряжение подается на вход устройства, и автоматические выключатели на ИБП.

Подключение провода заземления и нейтрального провода должны выполняться в соответствии с

существующими местными и государственными стандартами.

3. Подключение силовых кабелей входа, входа статического байпаса, выхода и внешних аккумуляторных

батарей производится в соответствии со схемой, представленной на рисунках 2.10. − 2.12.

N row ( connect to the input N ,bypass

N, output N and battery N )

Input ground

BAT+

BAT-

Input Bypass Output

A B C A B C A B C

Output ground

Mian power

input breaker

Bypass

breaker

Maintenance

breaker

Output

breaker

Рисунок 2.10. Расположение контактных выводов ИБП 10 кВА – 30 кВА
