Трехфазные ИБП серии ЕА900(II)-33
3.1 Операции отключения одиночного ИБП.
3.1.1 Полное выключение ИБП из нормального режима.
Действия пользователя при полном отключении следующие (ИБП работает в нормальном режиме):

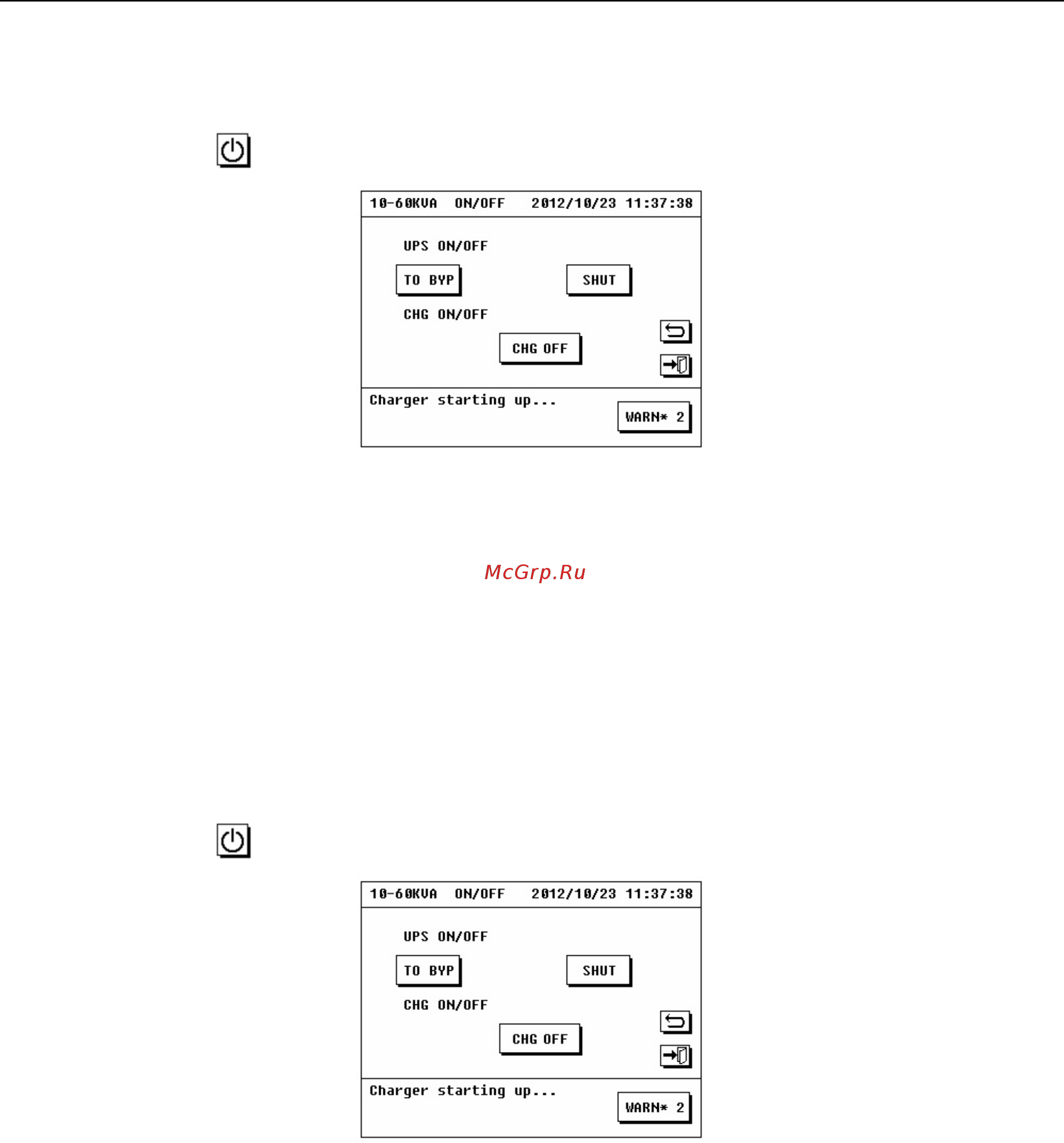

1. Нажмите на значок (вкл/выкл) в меню основного интерфейса, появится следующее меню
2. Нажмите на значок “SHUT”, а затем подтвердите правильность выбранного действия. При этом произойдет
остановка работы всех компонентов системы. Питание нагрузки также будет прекращено
3. Выключите автоматический выключатель батарей (только для ИБП с внешними батареями)
4. Выключите автоматический выключатель выхода “OUTPUT BREAKER”
5. Выключите автоматический выключатель входа “INPUT BREAKER”.
6. Выключите автоматический выключатель байпаса “BYPASS BREAKER”. При этом через несколько секунд
прекратят работать вентиляторы, и погаснет LCD-дисплей. ИБП полностью отключен.
7. Если ваш ИБП работает от встроенных аккумуляторных батарей, то после выполнения пункта 6, LCD
дисплей не отключится. Для принудительного отключения LCD дисплея повторите действия пунктов 1 и 2
3.3.2 Полное выключение ИБП из режима “от батарей”.
Действия пользователя при полном отключении следующие (ИБП работает в режиме от батарей):
1. Нажмите на значок (вкл/выкл) в меню основного интерфейса, появится следующее меню
2. Нажмите на значок “SHUT”, а затем подтвердите правильность выбранного действия. При этом произойдет
остановка работы всех компонентов системы. Питание нагрузки также будет прекращено
3. Выключите автоматический выключатель батарей (только для ИБП с внешними батареями)
4. Выключите автоматический выключатель выхода “OUTPUT BREAKER”
5. Выключите автоматический выключатель входа “INPUT BREAKER”.
6. Выключите автоматический выключатель байпаса “BYPASS BREAKER”. При этом в течение нескольких
секунд прекратят работать вентиляторы, и погаснет LCD-дисплей. ИБП полностью отключен.
7. Если ваш ИБП работает от встроенных аккумуляторных батарей, то после выполнения пункта 6, LCD
дисплей не отключится. Для принудительного отключения LCD дисплея повторите действия пунктов 1 и 2.
