Трехфазные ИБП серии ЕА900(II)-33

Приложение 1. Интерфейсы мониторинга

Коммуникационные порты источника бесперебойного питания серии EA900(II)-33 10 кВА − 120 кВА

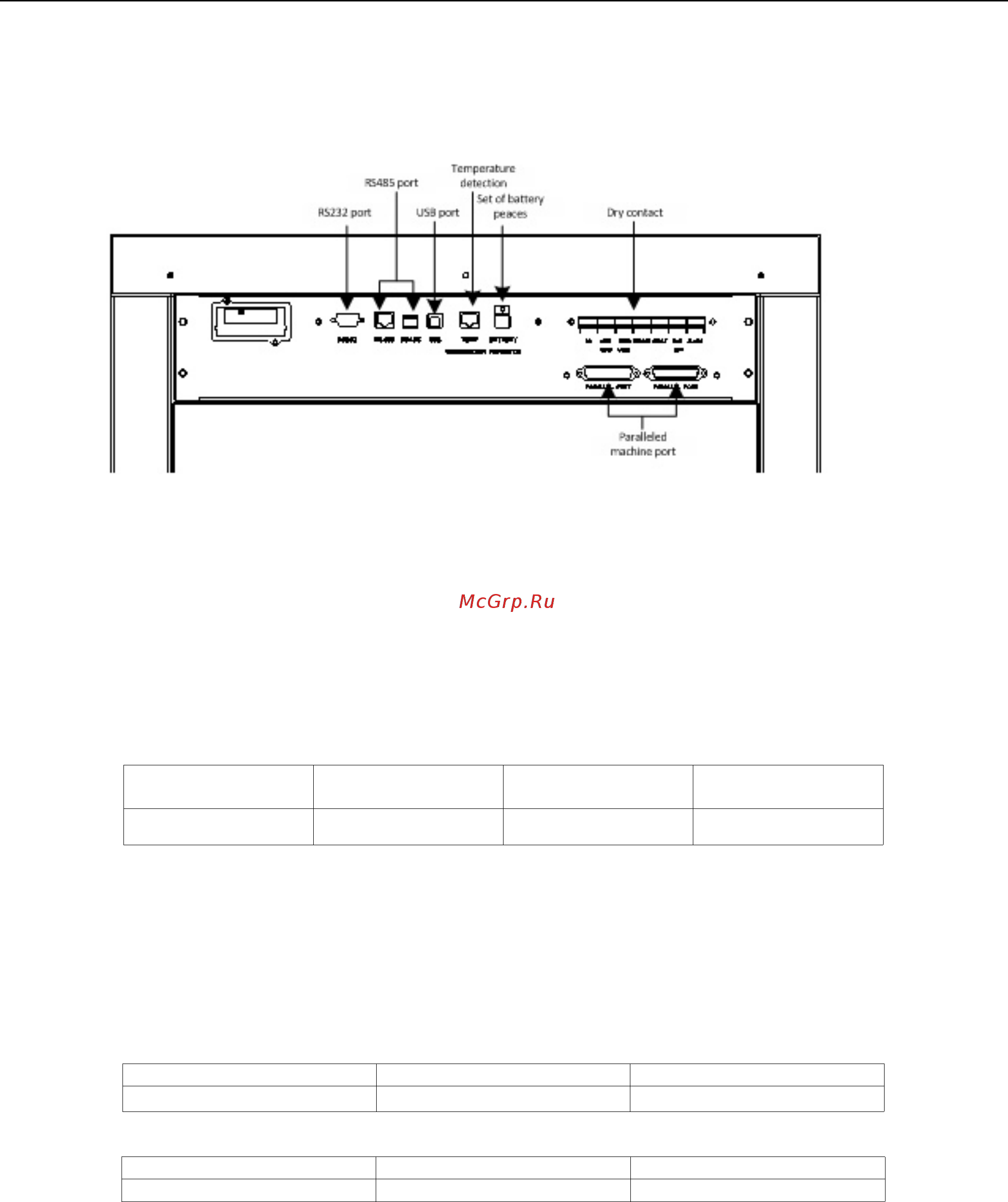

Коммуникационные порты EA900(II)-33 10 кВА − 120 кВА

1.LAN порт (опционально)

Порт служит для интеграции источника бесперебойного питания в локальную вычислительную сеть, что

позволяет получить широкие возможности удаленного мониторинга и управления ИБП.

2. Порт RS-232 (COM-port)

Порт для мониторинга и управления с локального компьютера. Максимальный диапазон действия до 50м при

скорости передачи данных 9600.

Описание порта RS-232:

Pin 2 3 5

Определение RXD TXD GND

3. Порт RS485

Порт для мониторинга и управления с локального компьютера. Максимальный диапазон действия до 500м

при скорости передачи данных 9600.

Интерфейс RS485 предоставляет два различных порта для подключения: порт RJ45 (сетевой кабель) и

Double-pin port (разъем с двумя контактами).

RJ45 сетевой порт:

Stitch 3 5

Определение A B

Double-pin port:

Stitch 1 2

Определение A B

4. USB Port

Порт для мониторинга и управления с локального компьютера. Для мониторинга состояния ИБП и

реализации некоторых возможностей управления используется программное обеспечение UPSmart2000I

(Входит в комплект поставки).

5. Порт датчика температуры
