East Power EA9030 II-33 [47/56] Рабочие параметры параллельной системы
![East Power EA9030 II-33 [47/56] Рабочие параметры параллельной системы](/views2/1341994/page47/bg2f.png)
Трехфазные ИБП серии ЕА900(II)-33

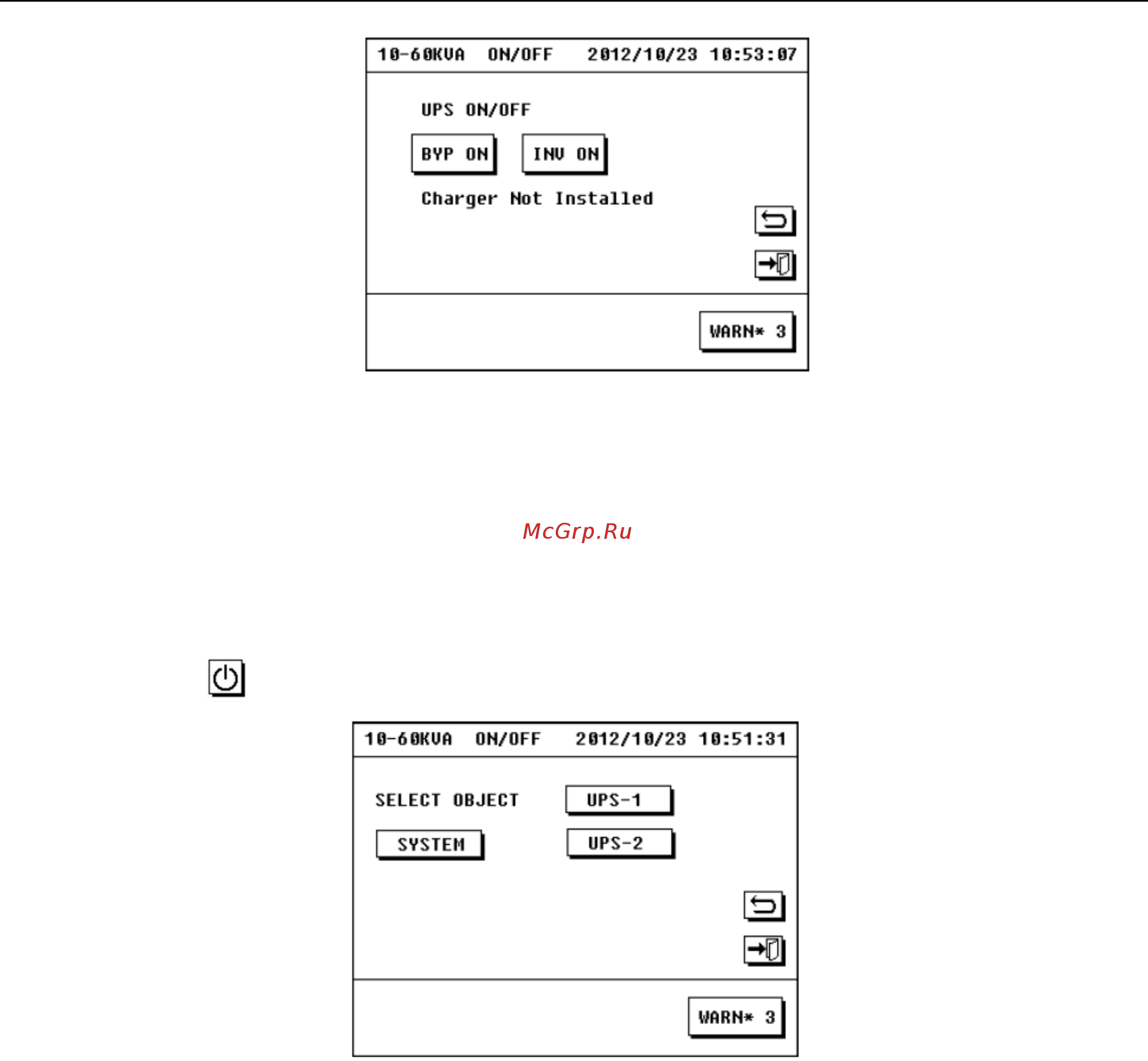

4. Нажмите на иконку ‘INV ON’. Последовательно запустятся выпрямители и инверторы каждого ИБП
параллельной системы, синхронизируется выходное напряжение и все ИБП выйдут в нормальный режим
работы.
5. Проверьте показания значений напряжения и тока на входе/выходе системы, а также напряжение и ток
заряда аккумуляторных батарей.
Внимание!
Все автоматическое выключатели (кроме автоматического выключателя ручного байпаса) должны
быть включены перед запуском и остановкой параллельной системы.
4.2.2 Включение и выключение одиночного ИБП параллельной системы.
Нажмите на иконку , откроется следующее окно
Для включения или отключения одного источника бесперебойного питания параллельной системы нажмите
на иконку ‘UPS-N’, где N – номер ИБП. Дальнейшие действия по включению / отключению одиночного
источника бесперебойного питания описаны в разделе 3 настоящего руководства.
4.3 Рабочие параметры параллельной системы.
Для просмотра рабочих параметров параллельной системы в целом используйте иконки основного
интерфейса, при этом действия оператора ИБП аналогичны действиям при работе с одиночным источником
бесперебойного питания (Раздел 3 настоящего руководства)
Примечание.
Журнал истории событий параллельной системы ведется только на основном ИБП (ИБП-1)
Для просмотра рабочих параметров одиночного ИБП параллельной системы в меню основного интерфейса
нажмите на иконку ‘UPS-N’, где N – номер ИБП. Откроется окно основного интерфейса одиночного ИБП как
показано на рисунке ниже.
47
