Трехфазные ИБП серии ЕА900(II)-33
3.6.3 Рабочие параметры зарядного устройства.
Для просмотра рабочих параметров зарядного устройства в меню основного интерфейса нажмите иконку
. Информация о рабочих параметрах зарядного устройства содержится на двух страницах (экранах).
Первая страница содержит информацию о состоянии зарядного устройства (рабочие параметры). Вторая
страница - уставки зарядного устройства. Переключение между страницами можно произвести нажатием
иконкок или
Страница состояния зарядного устройства показывает:
режим заряда,
температура заряда,
напряжение заряда положительной группы батарей,
напряжение заряда отрицательной группы батарей,
ток заряда положительной группы батарей,
ток заряда отрицательной группы батарей.

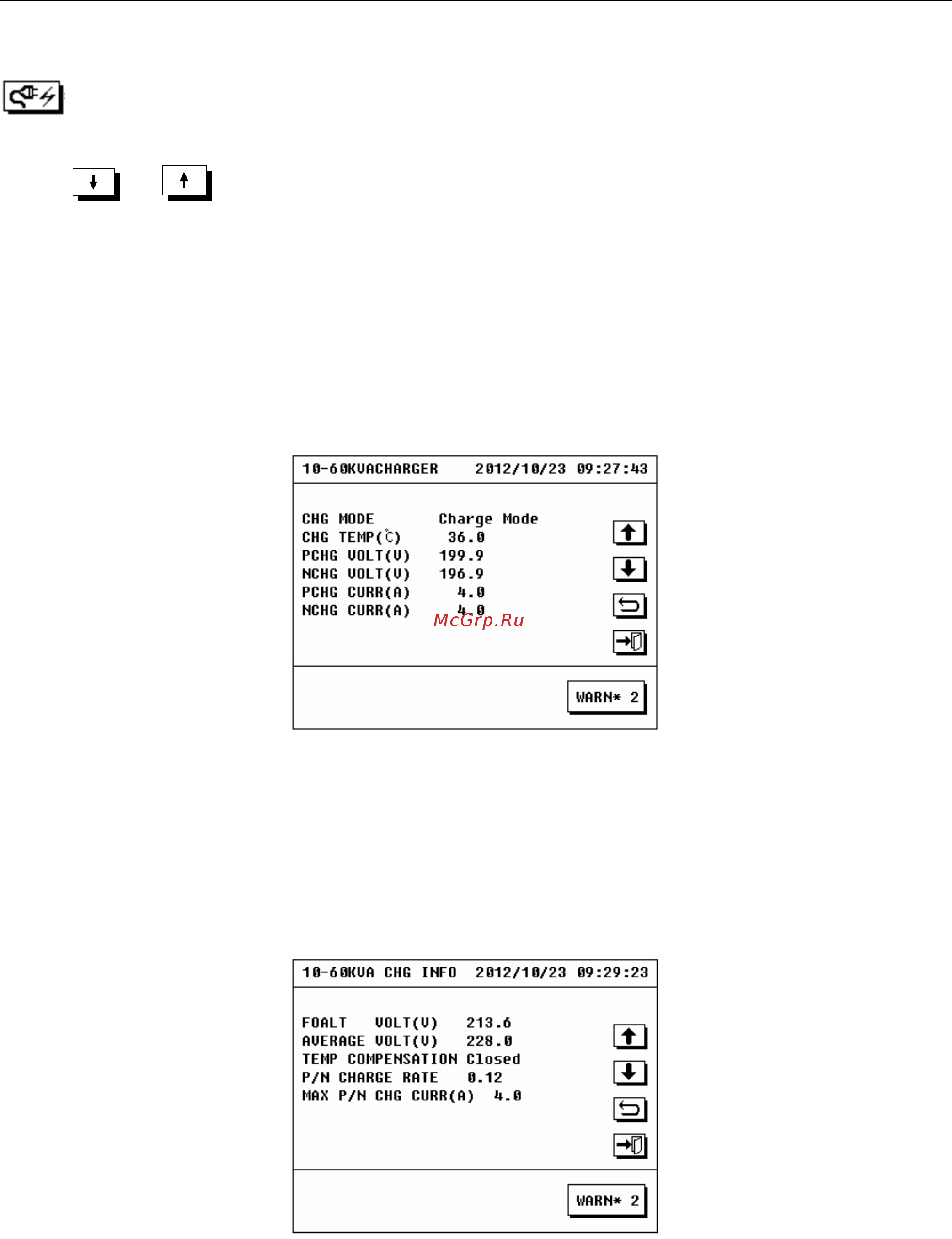

Вид интерфейса страницы состояния зарядного устройства показан на рисунке ниже
Страница уставок зарядного устройства содержит следующую информацию:
напряжение подзаряда
номинальное напряжение заряда
уставка температурной компенсации напряжения заряда
скорость заряда для положительной/отрицательной группы батарей
максимальный ток заряда для положительной/отрицательной группы батарей
Вид интерфейса страницы уставок зарядного устройства показан на рисунке ниже
