Трехфазные ИБП серии ЕА900(II)-33

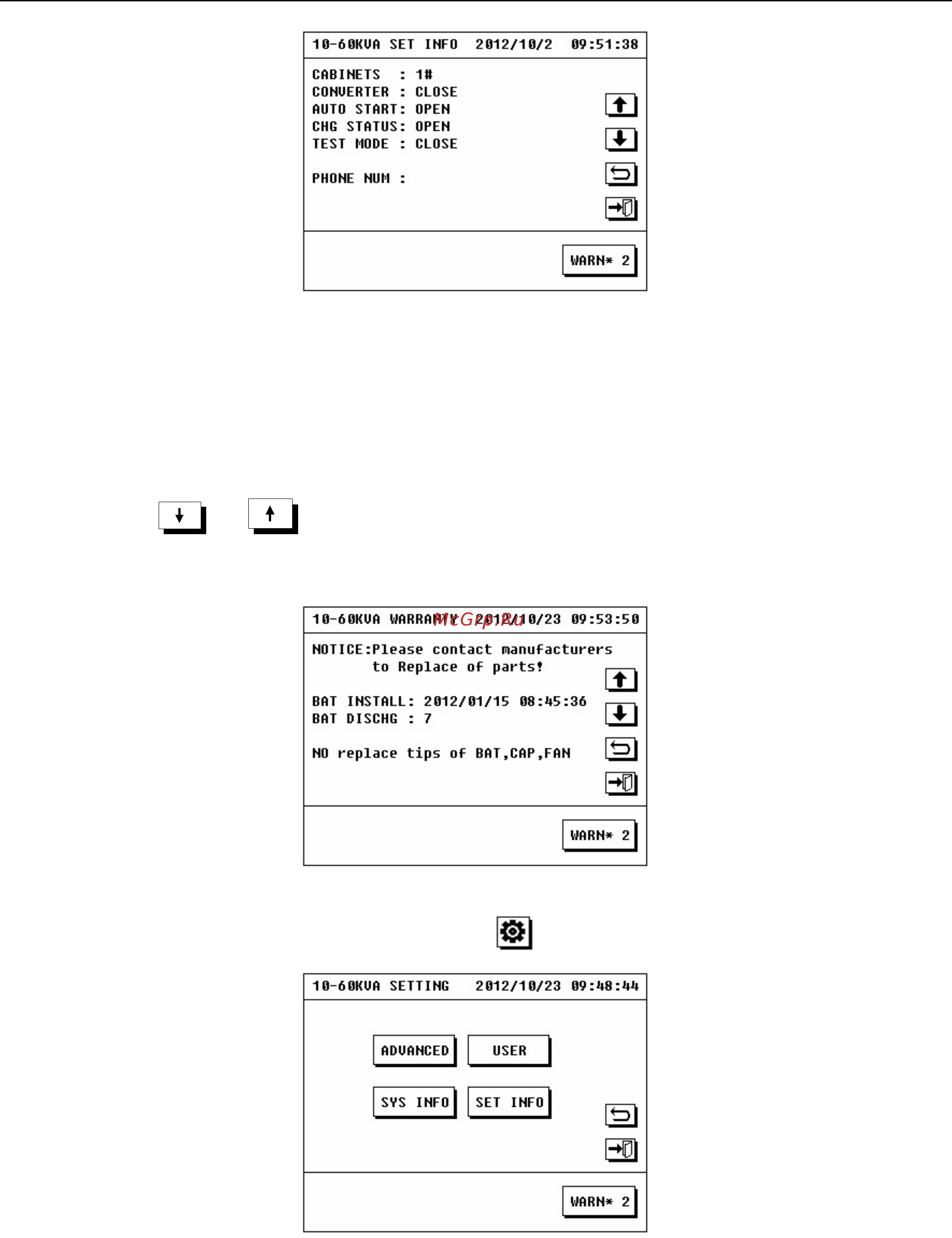

В разделе текущих настроек содержится следующая информация:
Номер ИБП.
Статус преобразователя частоты.
Статус автоматического старта.
Статус зарядного устройства.
Статус автоматического тестирования.
Контактный телефон службы поддержки.
Используя иконку или можно перейти на следующую страницу раздела текущих настроек, а
именно в раздел информации о сроках службы некоторых компонентов ИБП, например, аккумуляторных
батарей. Информация, содержащаяся в данном разделе подскажет пользователю о необходимости заменить
АКБ на новые.
3.6.8 Информация о системе.
Для доступа к информации о системе нажмите на иконку
далее нажмите на иконку “SYS INFO”
36
