Трехфазные ИБП серии ЕА900(II)-33
3.7.4 Установка настроек протокола связи.

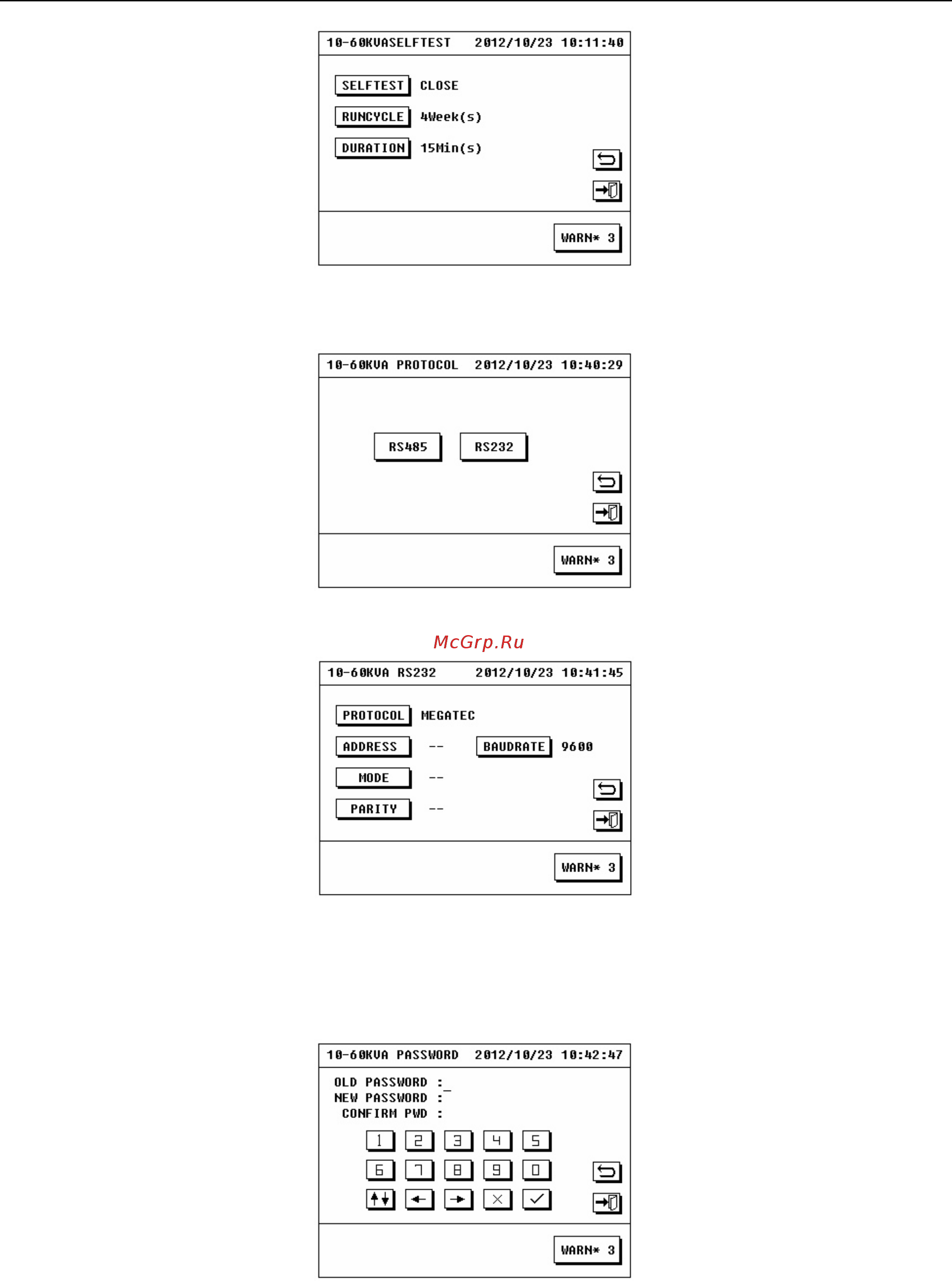

В меню пользовательских настроек нажмите на иконку “PROTOCOL”
Для мониторинга доступно два коммутационных порта: “RS232” и “RS485”. Выберите, например, для связи
порт RS232, кликните на соответствующую иконку, откроется интерфейс установки настроек порта RS232
Используя соответствующие иконки, сделайте необходимые настройки необходимого порта.
3.7.5 Установка нового пароля.
Для доступа в раздел установки нового пароля нужно в меню пользовательских настрое кликнуть на иконку
“PASSWORD”. Откроется интерфейс изменения пароля (см. рисунок ниже).
