Трехфазные ИБП серии ЕА900(II)-33

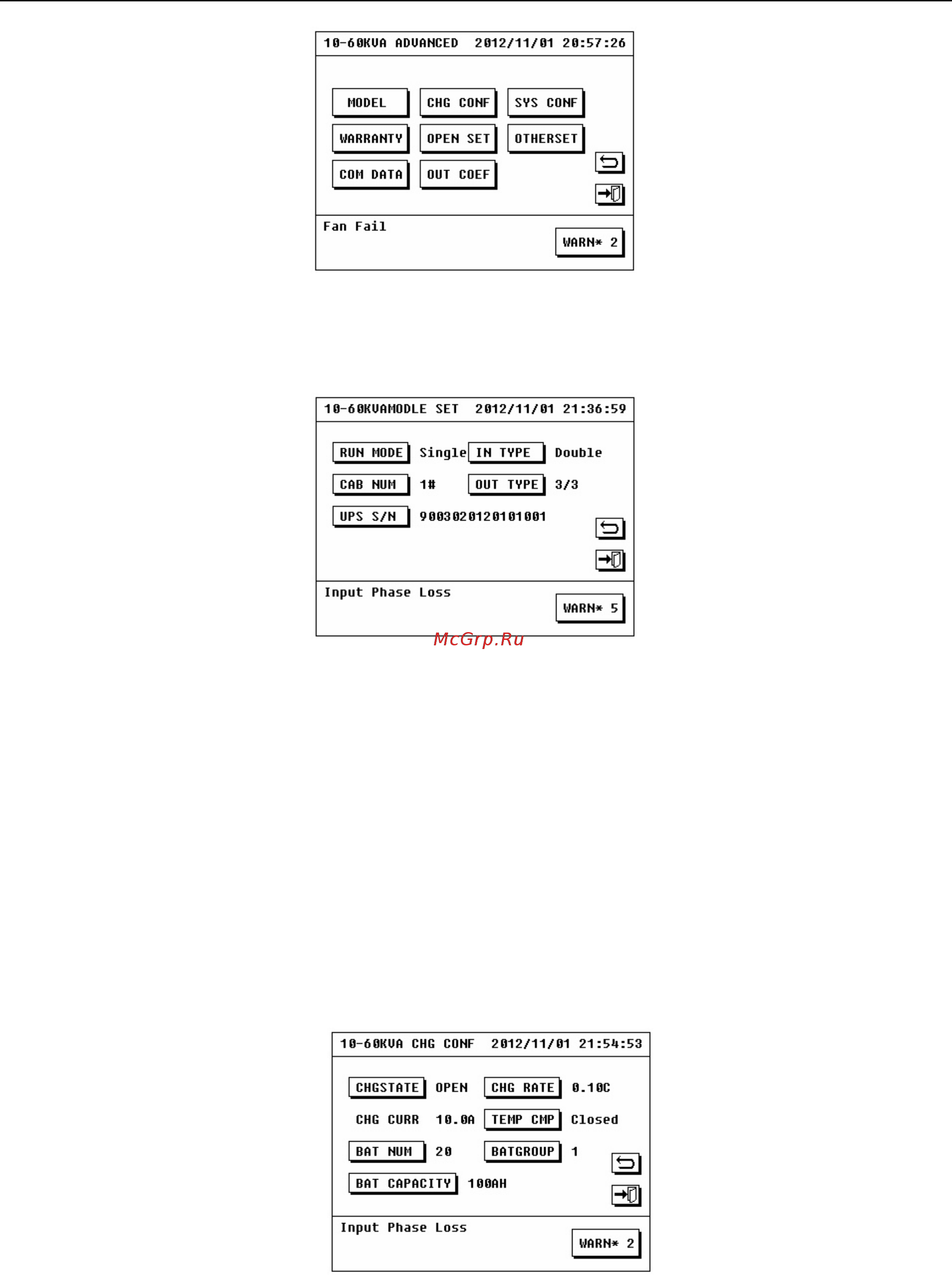

Интерфейс расширенных настроек содержит следующие пункты подменю: “MODEL”. “CHG CONF”, “SYS

CONF”, “WARRANTY”, “OPEN SET”, “OTHERSET”, “COM DATA” и “OUT COEF”.

1. Подменю “MODEL”. Здесь содержатся общие уставки источника бесперебойного питания. Интерфейс

этого подменю выглядит следующим образом

Здесь:

RUN MODE служит для выбора пользователем рабочего режима, а именно, как используется ИБП, как

одиночная машина (Single) или как часть параллельной системы (Parallel).

IN TYPE служит для выбора пользователем типа входа источника бесперебойного питания. Если вход

выпрямителя и вход статического байпаса запитаны от одного источника, то значение IN TYPE

устанавливается в положение Single. Если нет, то в положение Double

CAB NUM. Данная функция служит для установки номера ИБП в параллельной системе. Если пользователь

хочет реализовать параллельную систему из нескольких ИБП, то в этом случае каждому ИБП должен быть

присвоен свой уникальный номер от 1 до 6. В случае одиночного ИБП значение CAB NUM должно быть

всегда 1.

OUT TYPE. Значение этой функции всегда должно быть 3/3. Обозначает, что ИБП рассчитан на работу с

трехфазной сетью на входе и на выходе.

UPS S/N. Серийный номер вашего ИБП. Производитель запрещает менять серийный номер источника

бесперебойного питания.

2. Подменю “CHG CONF”. Здесь содержатся уставки зарядного устройства источника бесперебойного

питания и уставки батарей. Интерфейс этого подменю выглядит следующим образом.
