Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 203
6.3 Функция сдвоенного насоса/
применение с разветвленными
трубопроводами
УКАЗАНИЕ:
Описанные ниже характеристики доступны в том случае, если
используется внутренний интерфейс MP (MP = Multi Pump).
• Регулирование обоих насосов осуществляется от основного
насоса.
При возникновении неисправности одного насоса другой насос
работает по заданным параметрам регулирования основного
насоса. При полном выходе из строя основного насоса резерв-
ный насос
работает с частотой вращения аварийного режима.
Частота вращения аварийного режима настраивается в меню
<5.6.2.0> (см. главу 6.3.3 на стр. 205).
• На ЖК-дисплее основного насоса отображается состояние
сдвоенного насоса. На ЖК-дисплее резервного насоса отобра-
жается «SL».
• В примере на рис.18 основным насосом является насос, распо-
ложенный слева по направлению потока. К данному насосу под-
ключается дифференциальный датчик давления.
• Точки измерения дифференциального датчика давления основ-
ного насоса должны находиться в соответствующей магистрали
на стороне всасывания и на напорной стороне двухнасосной
установки (рис. 18).
Интерфейсный модуль
(IF-модуль)
Для связи насосов и системы управления зданием необходим
IF-модуль (дополнительные принадлежности), подсоединяе-
мый в клеммном отсеке (рис. 1).
• Связь между основным и резервным насосами осуществляется
через внутренний интерфейс (клемма: MP, рис. 30).
• В сдвоенных насосах IF-модулем следует всегда оснащать
только основной насос.
• Для насосов в случаях применения с разветвленными трубопро-
водами, в которых электронные модули связаны между собой
посредством внутреннего интерфейса, IF-модуль необходим
также только для основных насосов.
Табл. 3: IF-модули;
УКАЗАНИЕ:
Порядок действий и подробные пояснения по вводу в эксплуата-
цию, а также конфигурация IF-модуля на насосе описаны в Инс-
трукции по монтажу и эксплуатации применяемого IF-модуля.

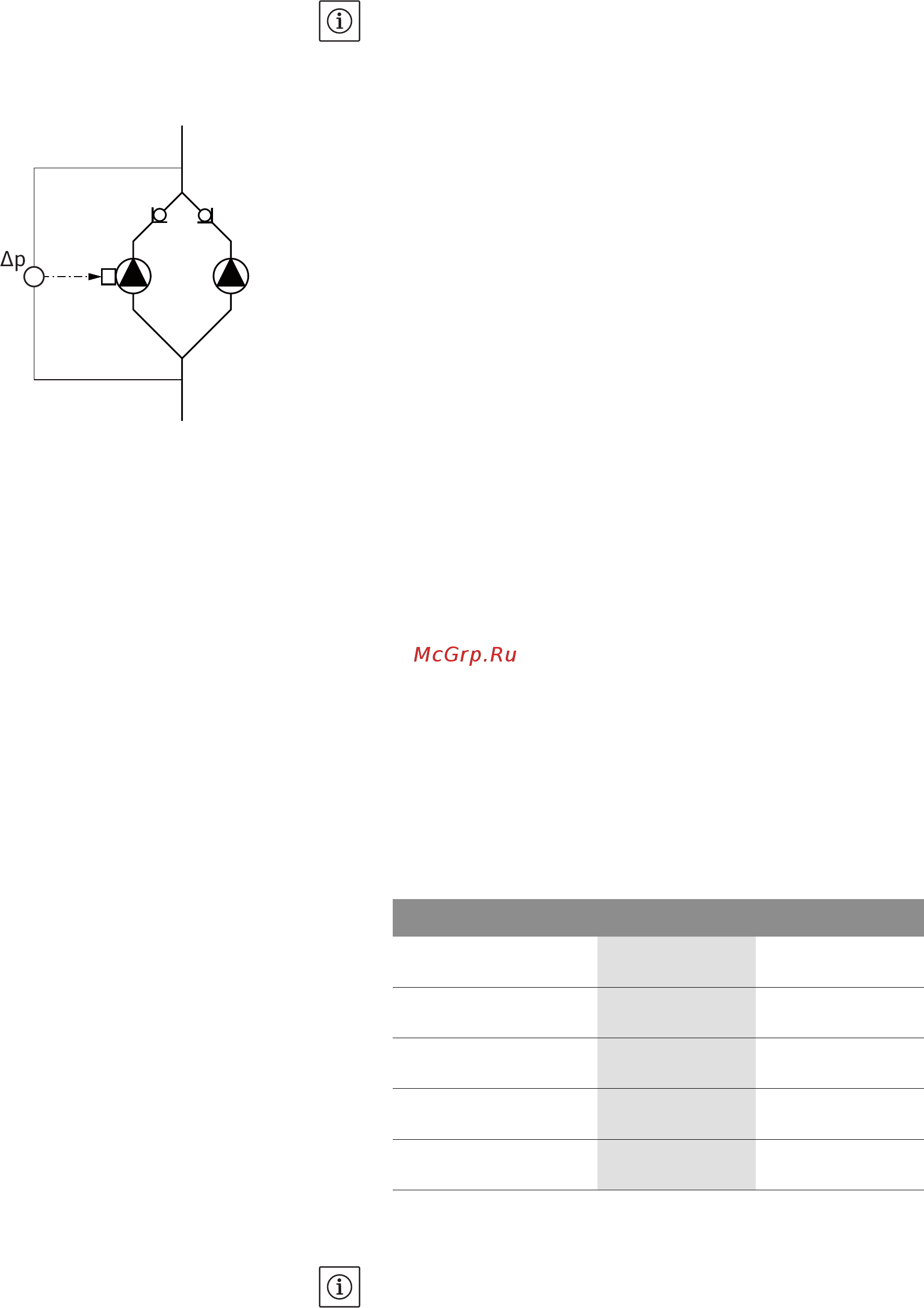

Fig.18: Пример, подключение диффе-
ренциального датчика давления
Связь Основной насос Резервный насос
PLR/интерфейсный
преобразователь
IF-модуль PLR IF-модуль не
требуется
Сеть LONWORKS
IF-модуль LON IF-модуль не
требуется
BACnet
IF-модуль BACnet IF-модуль не
требуется
Modbus IF-модуль
Modbus
IF-модуль не
требуется
CAN-Bus IF-модуль CAN IF-модуль не
требуется
