11.3.2 Тип ошибки B
Тип ошибки B (рис. 58):
При возникновении ошибок типа B для выполнения квитирова-
ния действовать следующим образом:
• Для перехода в режим меню нажать красную кнопку.
Мигает номер меню <6.0.0.0>.
• Снова нажать красную кнопку.
Номер меню <6.0.0.0> не мигает.
На индикации единицы измерения указывается текущая частота
возникновения ошибок (x), а также максимально возможная час-
тота возникновения ошибки (y) в форме «x/y».
Появление X < Y
Если текущая частота возникновения ошибки меньше, чем мак-
симальная частота возникновения ошибки (рис. 59):
• Подождать время до автоматического сброса.
На индикации значения указывается оставшееся время в секун-
дах до автоматического сброса ошибки.
По истечении времени до автоматического сброса ошибка кви-
тируется автоматически и отображается страница
состояния.
УКАЗАНИЕ:
Время автоматического сброса можно настроить в номере меню
<5.6.3.0> (время от 10 с до 300 с).

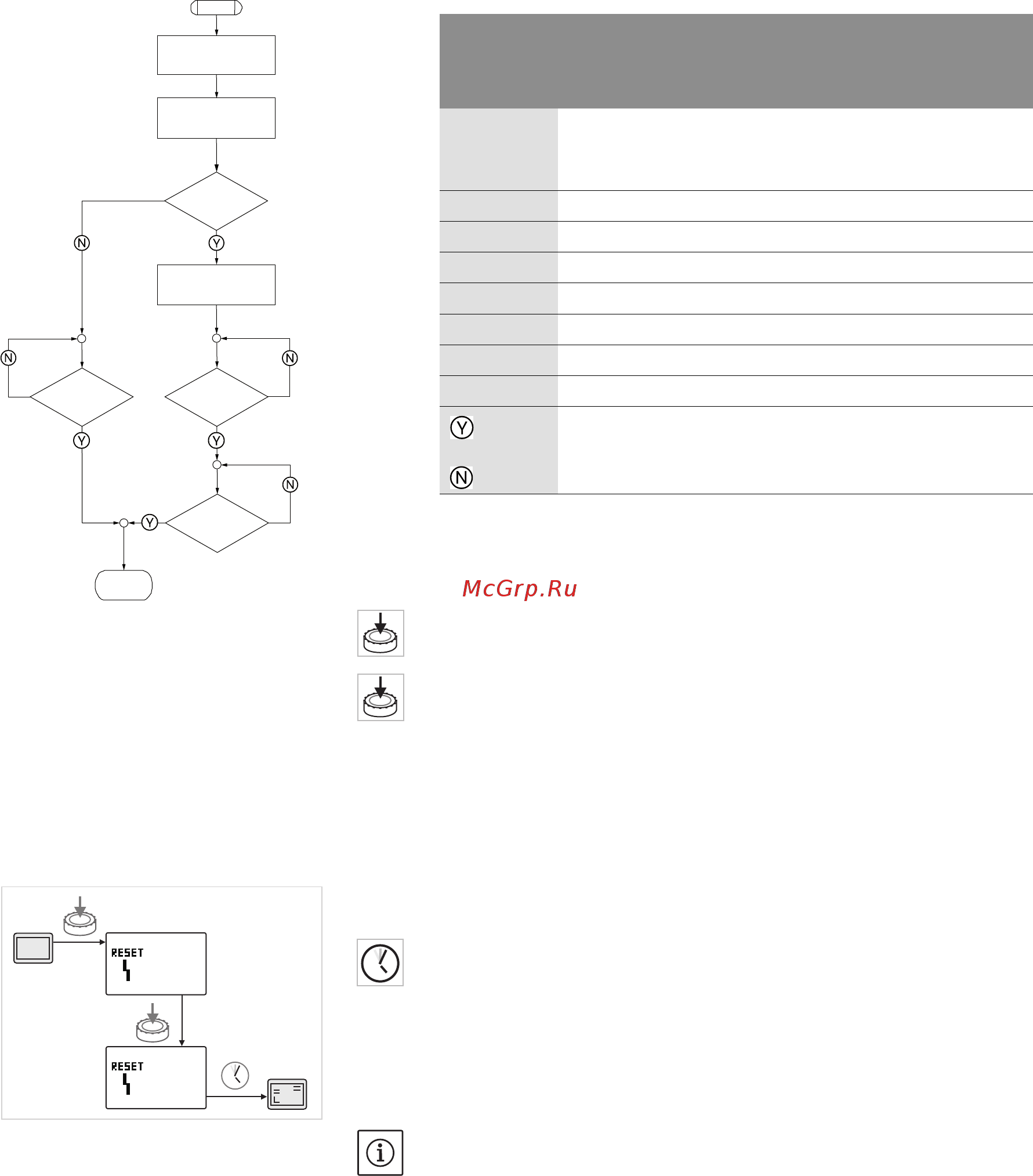

Fig.58: Тип ошибки B, схема
1
2
4
7
8
3
5 6
Шаг/за-
прос про-
граммы
Содержание
1 • Указывается код ошибки
• Электродвигатель выкл.
• Горит красный светодиод
2 • Показание счетчика ошибок увеличивается
3 Счетчик ошибок > 5?
4 •SSM активируется
5 > 5 минут?
6 > 5 минут?
7 Ошибка квитирована?
8 Конец; режим регулирования продолжается
Да
Нет
Fig.59: Квитирование типа ошибки B
(X < Y)
6.0.0.0
6.0.0.0
S3/6
75
12.3
E000
