Русский
212 WILO SE 08/2016
ных погодных условий и пыли. Установка насосов на открытом
воздухе запрещена.
• Установить насос в легко доступном месте, чтобы был обеспечен
удобный доступ для последующей проверки, техобслуживания
(например, скользящего торцевого уплотнения) или замены.
Доступ воздуха к охладителю электронного модуля должен
быть неограниченным.
Позиционирование/выравнивание • Вертикально над насосом следует закрепить крюк или проушину
с соответствующей грузоподъемностью (общая масса насоса:
см. каталог/лист данных), за которые при проведении техничес-
кого обслуживания или ремонта насоса можно зацепить подъ
емное устройство или подобные вспомогательные средства.
ОПАСНО! Опасно для жизни!
Сам насос и его части могут быть очень тяжелыми. Падение
деталей может привести к порезам, защемлениям, ушибам
или
ударам, вплоть до смертельных.
• Использовать только подходящие подъемные средства и
фиксировать детали, чтобы не допустить их падения.
• Пребывание под висящим грузом запрещено.
ВНИМАНИЕ! Опасность нанесения материального ущерба!
Опасность повреждений вследствие неквалифицированного
обращения.
• Транспортировочные проушины, перенесенные с фланца
электродвигателя на корпус электродвигателя, разрешается
использовать только для перемещения/транспортировки
съемного блока (рис.25), но не всего насоса. Использование
проушин для отделения съемного блока от корпуса насоса
запрещено (следить за демонтажем и последующим монта-
жом проставок).
• Транспортировочные проушины, смонтированные на корпусе
электродвигателя, запрещается использовать для транспор-
тировки насоса в сборе, а также отделения/снятия съемного
блока с корпуса насоса.
• Поднимать насос только с помощью допущенного грузозах-
ватного приспособления (например, полиспаста, крана и т. п.;
см. главу 3 «Транспортировка и промежуточное хранение» на
стр. 193).
• При монтаже насоса соблюдать минимальное осевое расстояние
в 400 мм между стеной/потолком и кожухом вентилятора элек-
тродвигателя.
УКАЗАНИЕ:
Блокирующие устройства следует всегда монтировать перед
насоса и за ним, чтобы
избежать опорожнения всей установки
при проверке или замене насоса.
ВНИМАНИЕ! Опасность нанесения материального ущерба!
Возникновение расхода по направлению потока или против
него (режим турбины или генератора) может привести к необ-
ратимым повреждениям привода.
• На напорной стороне каждого насоса следует установить
обратный клапан.

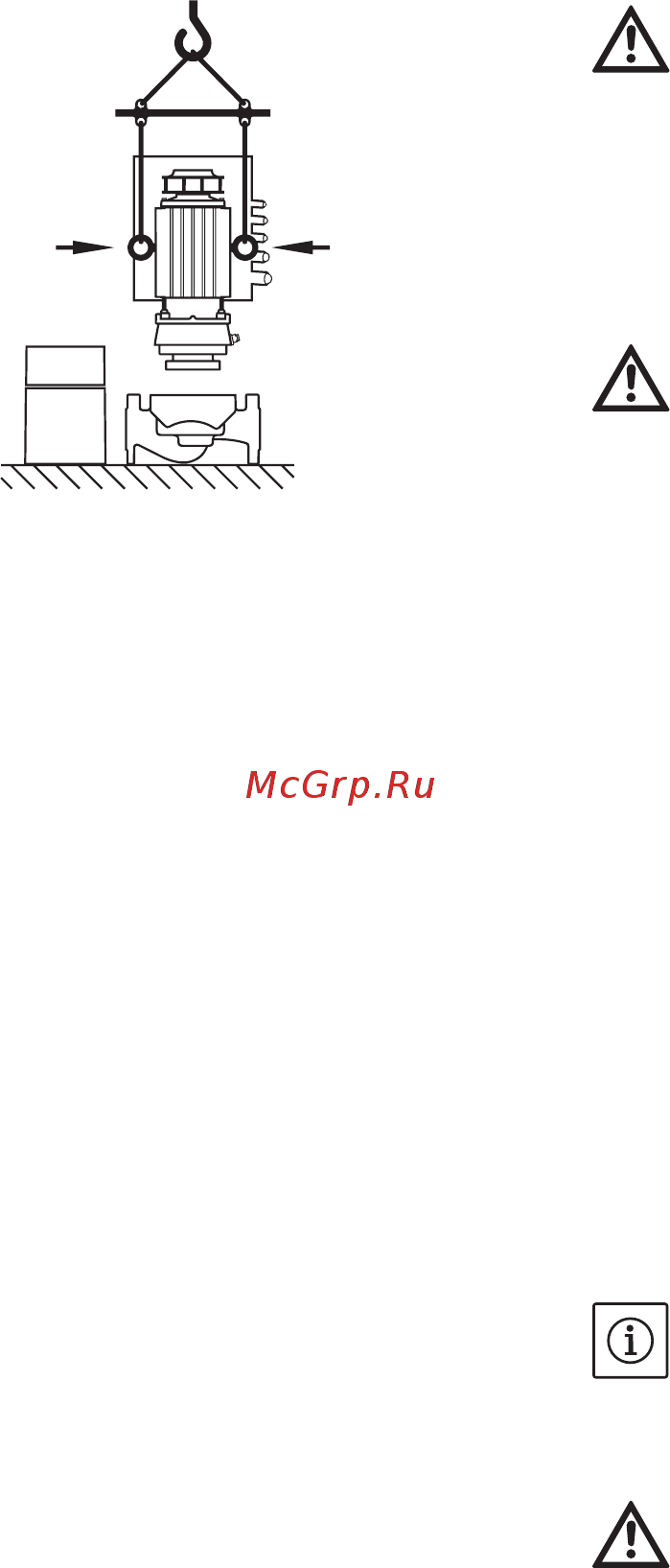

Fig.25: Транспортировка съемного
блока
