Русский
220 WILO SE 08/2016
Микропереключатель
Микропереключатели (рис.14, поз.6/рис. 33) расположены под
кожухом корпуса.
• Переключатель 1 служит для переключения между стандарт-
ным и сервисным режимами.
Для получения дополнительной информации см. главу 8.6.6
«Активация/дезактивация сервисного режима» на стр. 226.
• Переключатель 2 позволяет активировать или дезактивировать
функцию блокировки доступа.
Для получения дополнительной информации см. главу 8.6.7
«Активация/дезактивация блокировки доступа»
на стр.226.
• Выключатели 3 и 4 позволяют терминировать линии связи Multi
Pump.
Для получения дополнительной информации см. главу 8.6.8
«Активация/дезактивация терминирования» на стр. 227.

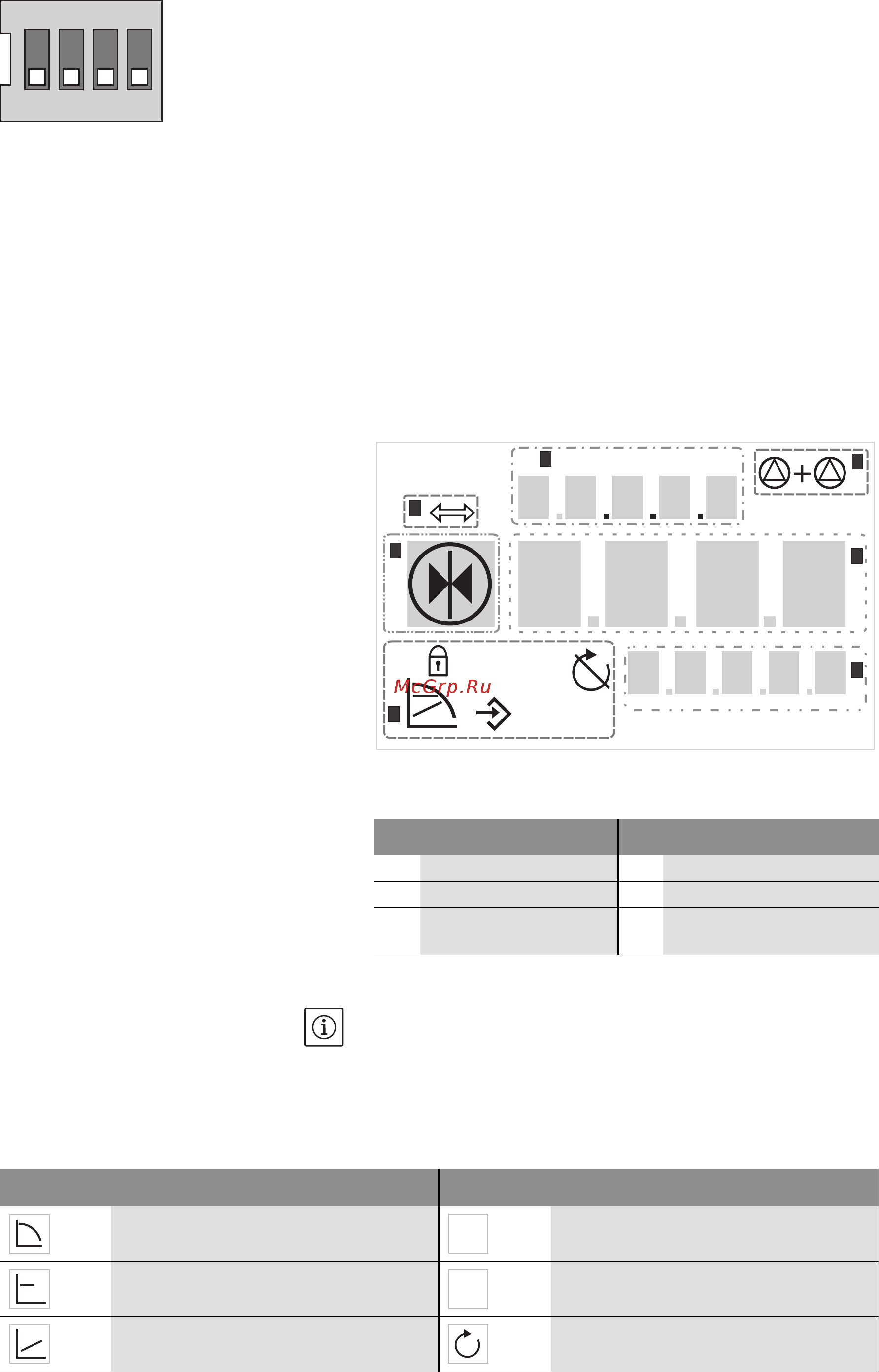

8.2 Структура дисплея Отображение информации на ЖК-дисплее осуществляется
согласно следующему примеру:
Табл. 7: Структура дисплея
УКАЗАНИЕ:
Индикацию дисплея можно повернуть на 180°. Описание изме-
нения индикации см. в меню <5.7.1.0>.
8.3 Пояснение стандартных символов Следующие символы отображаются на дисплее на представ-
ленных выше позициях для индикации состояния:
Fig.33: Микропереключатель
1234
ON
Fig.34: Структура дисплея
Поз. Описание Поз. Описание
1
Номер меню 4 Стандартные символы
2
Индикация значения 5 Индикация символов
3 Индикация единицы
измерения
max
min
2
1
5
2
3
4
4
4
1000
0002
RPM
Символ Описание Символ Описание
Постоянное регулирование частоты вра-
щения
Мин. эксплуатация
Постоянное регулирование
Δp-c
Макс. эксплуатация
Переменное регулирование
Δp-v
Насос работает
min
max
