Русский
194 WILO SE 08/2016
3.2 Транспортировка во время
монтажа/демонтажа
ОСТОРОЖНО! Опасность травматизма!
Ненадлежащая транспортировка может привести к травма-
тизму.
• Транспортировка насоса должна выполняться с помощью
допущенного грузозахватного приспособления (например,
полиспаста, крана и т. п.). Закрепление приспособлений
должно осуществляться с использованием транспортировоч-
ных проушин на фланце электродвигателя (рис.8, в данном
случае: направление поднятия с вертикальным
валом элект-
родвигателя).
• При необходимости, например, в случае ремонта, транспорти-
ровочные проушины можно переместить с фланца электро-
двигателя на его корпус (см., например, рис.9). Перед
монтажом транспортировочных проушин на корпусе электро-
двигателя из отверстий для проушин (рис.7, поз. 20b) вывин-
тить проставки (см. главу 10.2.1 «Замена скользящего
торцевого уплотнения» на стр. 240).
• Перед
использованием транспортировочных проушин убе-
диться в том, что они не повреждены, а крепежные винты
полностью ввинчены и крепко затянуты.
• Транспортировочные проушины, перенесенные с фланца
электродвигателя на корпус электродвигателя, разрешается
использовать только для перемещения/транспортировки
съемного блока (рис.9), но не всего насоса. Использование
проушин для отделения съемного блока от корпуса насоса
запрещено.
• После возможного перемещения транспортировочных про-
ушин с фланца электродвигателя на корпус электродвигателя,
например, в случае ремонта (см. главу 10 «Техническое обслу-
живание» на стр. 238), после завершения монтажных работ
или работ по техобслуживанию их необходимо снова закре
пить на фланце электродвигателя, а проставки вкрутить в
отверстия транспортировочных проушин.
УКАЗАНИЕ
С целью обеспечения равновесия повернуть транспортировоч-
ные проушины в соответствии с направлением поднятия. Для
этого отпустить и снова затянуть крепежные винты!
ОСТОРОЖНО! Опасность травматизма!
Установленный насос в незакрепленном состоянии может
привести к травматизму.
• Не оставлять насос незакрепленным на опорных лапах. Лапы с
резьбовыми отверстиями предназначены исключительно для
крепления. В незакрепленном состоянии не обеспечивается
достаточная устойчивость насоса.
ОПАСНО! Опасно для жизни!
Сам насос и его части могут быть очень тяжелыми. Падение
деталей может привести к порезам, защемлениям, ушибам или
ударам, вплоть до смертельного исхода.
• Использовать только подходящие подъемные средства и
фиксировать детали, чтобы не допустить их падения.
• Пребывание под висящим грузом запрещено.
• При хранении и транспортировке, а также перед всеми устано-
вочными и прочими монтажными работами следует обеспе-
чить безопасное положение и устойчивость насоса.

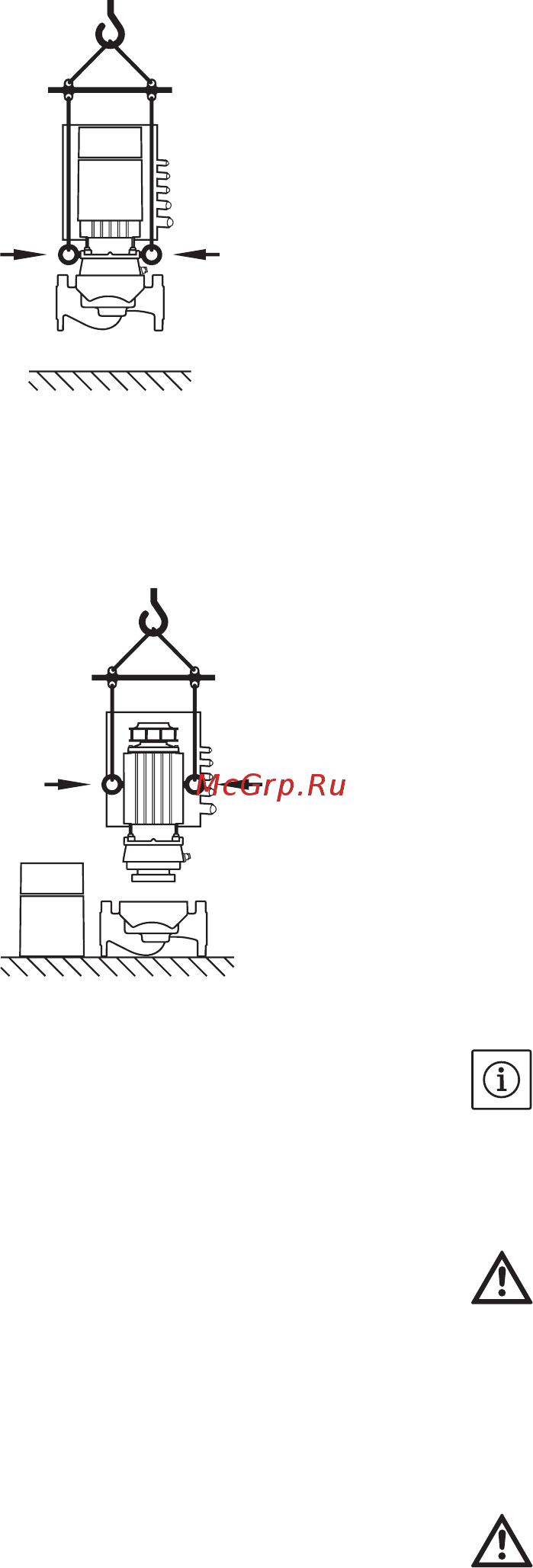

Fig. 8: Транспортировка насоса
Fig.9: Транспортировка электродвига-
теля
