Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 213
УКАЗАНИЕ:
Перед и за насосом должен быть обеспечен участок выравнива-
ния потока в форме прямого трубопровода. Длина данного учас-
тка должна составлять как минимум 5x DN фланца насоса
(рис. 26). Данная мера служит для предотвращения кавитации
в потоке.
• При монтаже трубопроводов и насосов не допускать возникно-
вения механических напряжений. Трубопроводы должны быть
закреплены так, чтобы их вес не передавался на насос.
• Направление потока должно соответствовать направлению
стрелки на фланце корпуса насоса.
• Клапан для удаления воздуха на промежуточном корпусе (рис.7,
поз. 19) при горизонтальном вале электродвигателя должен
быть всегда направлен вверх (рис. 6/7). При вертикальном распо-
ложении вала допускается любое положение клапана.
• Допускается любой вариант монтажа
, кроме «двигателем вниз».
• Электронный модуль не должен быть обращен вниз. В случае
необходимости электродвигатель можно поворачивать после
отпускания винтов с шестигранной головкой.
УКАЗАНИЕ:
После отпускания винтов с шестигранной головкой дифферен-
циальный датчик давления все еще закреплен на трубопроводах
измерения давления. При поворачивании корпуса электродви-
гателя следить за тем, чтобы трубопроводы измерения давления
не гнулись и не сжимались. Кроме того, необходимо следить за
тем, чтобы при проворачивании не повредить уплотнительное
кольцо корпуса.
• Допустимые варианты монтажа см. главу 7.1 «Допустимые вари-
анты монтажа и изменение расположения компонентов перед
установкой» на стр. 209.
УКАЗАНИЕ:
Многоблочные насосы серии Stratos GIGA B необходимо устанав-
ливать на фундаменты или консоли с
достаточной несущей спо-
собностью.
• Для обеспечения устойчивости насоса опорную лапу насоса
Stratos GIGA B необходимо прочно привинтить к фундаменту.
Допустимые усилия и моменты на
фланцах насосов (только много-
блочных насосов)

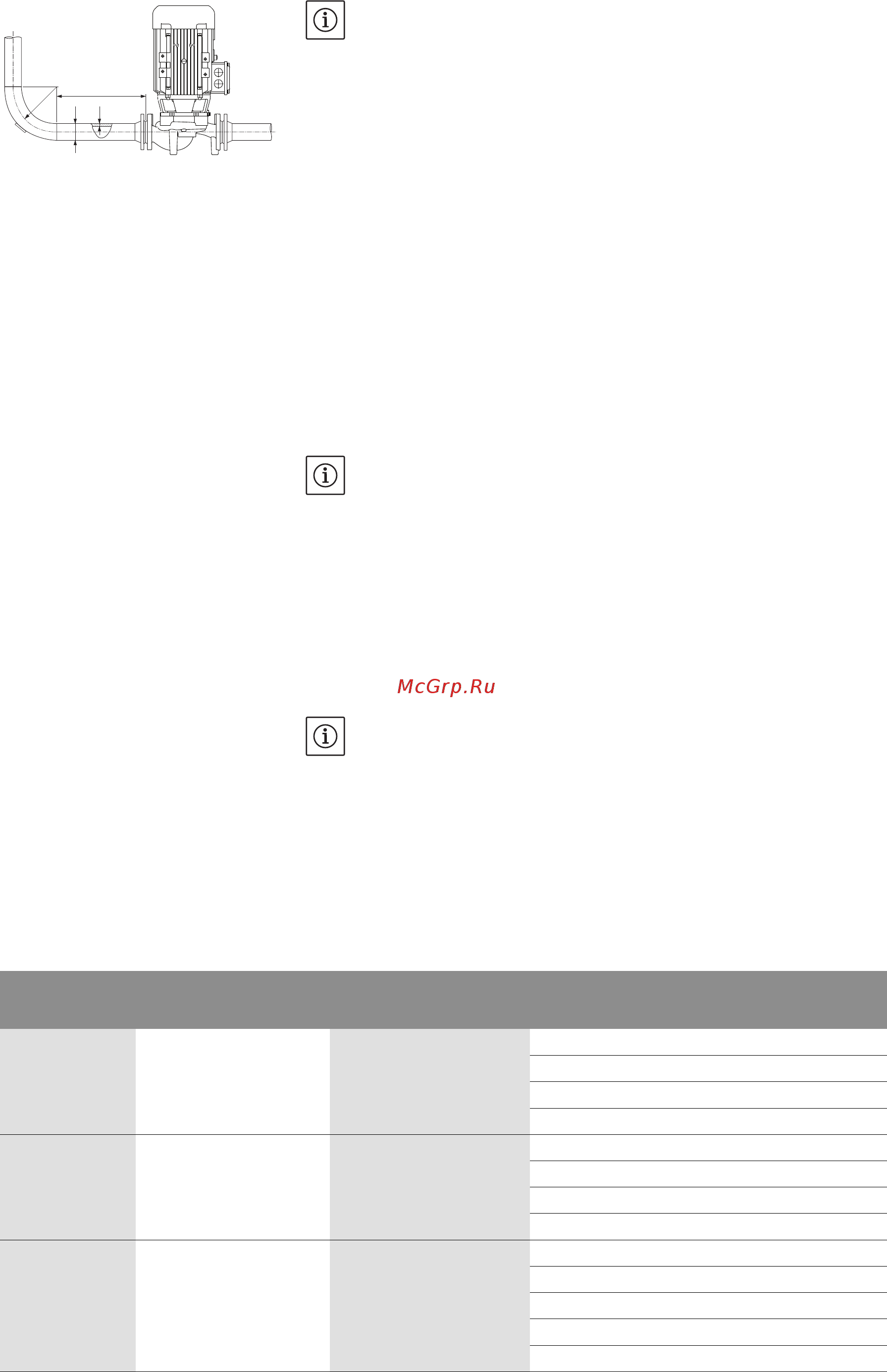

Fig.26: Участок выравнивания потока
перед и за насосом
r
5 x DN
d
s
r ≈ 2,5 * (d-2s)
Тип насосов
Stratos GIGA B
Всасывающий фланец
DN [мм]
Напорный фланец DN
[мм]
Усилие F
V-
макс.
[кН]
Усилие F
H-
макс.
[кН]
Моменты Σ
M
tмакс
[кНм]
40/... 65 40 2,4 1,7 0,55
2,4 1,7 0,52
2,4 1,7 0,50
2,5 1,8 0,62
50/... 65 50 2,4 1,7 0,55
2,4 1,7 0,52
2,4 1,7 0,50
2,5 1,8 0,62
65/... 80 65 2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
2,6 1,8 0,7
