210 WILO SE 08/2016
• обеспечения отвода воздуха из насоса;
• улучшения условий управления;
• предотвращения недопустимых вариантов монтажа (т. е. элект-
родвигатель и/или электронный модуль вниз).
В большинстве случаев достаточно поворота съемного блока
относительно корпуса насоса. Возможное расположение компо-
нентов основано на допустимых вариантах монтажа.
Допустимые варианты монтажа
с горизонтальным валом электро-
двигателя
Допустимые варианты монтажа
с горизонтальным валом элект-
родвигателя и электронным модулем вверх (0°), представлены
на рис. 23. Не показаны допустимые варианты монтажа с боко-
вым расположением электронного модуля (+/- 90°). Допуска-
ется любой вариант монтажа, кроме «электронным модулем
вниз» (- 180°). Отвод воздуха из насоса обеспечивается только в
том случае, если клапан для удаления воздуха направлен вверх
(рис. 23, поз. 1).
Только в этом положении (0°) образующийся конденсат может
целенаправленно отводиться через имеющееся отверстие, про-
межуточный корпус насоса и электродвигатель (рис. 23, поз. 2).
Допустимые варианты монтажа
свертикальным валом электро-
двигателя
Допустимые варианты монтажа с вертикальным валом электро-
двигателя представлены на рис. 24. Допускается любой вариант
монтажа, кроме «двигателем вниз».
Съемный блок можно располагать относительно корпуса
насоса
в 4 разных положениях (со смещением на 90°).
Изменение расположения компо-
нентов
УКАЗАНИЕ:
Для облегчения монтажных работ можно выполнить установку
насоса в трубопровод без подключения к электросети и заполне-
ния насоса или установки жидкостью (этапы монтажа см. главу
10.2.1 «Замена скользящего торцевого уплотнения» на стр. 240).

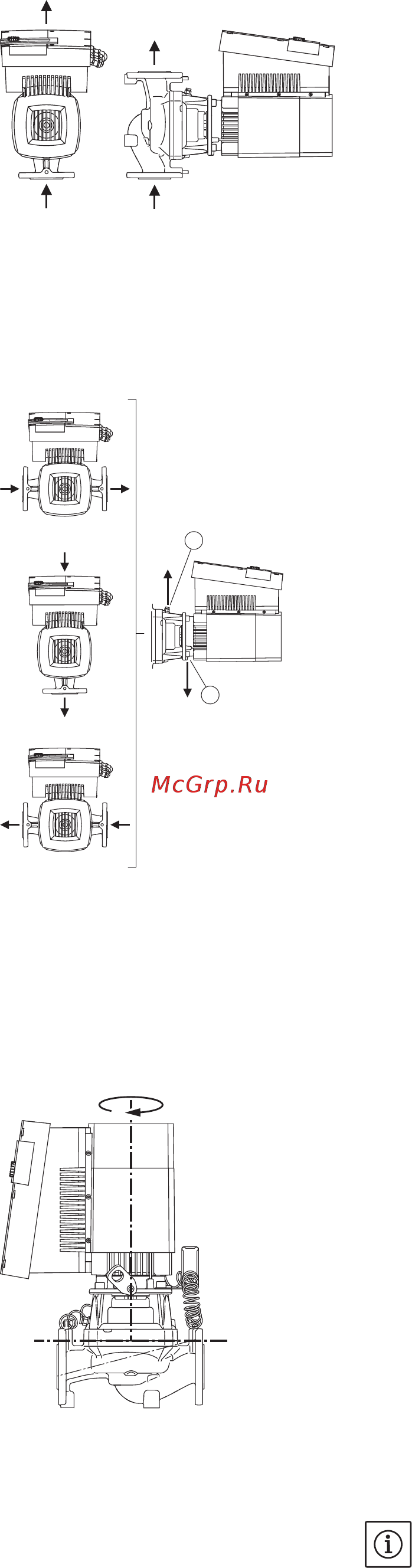

Fig.22: Расположение компонентов в
состоянии поставки
Fig.23: Допустимые варианты мон-
тажа с горизонтальным валом элект-
родвигателя
1
2
Fig.24: Допустимые варианты мон-
тажа с вертикальным валом электро-
двигателя
4 x 90°
