Табл. 4: Усилия на фланцах насоса
Должны быть выполнены следующие условия:
Σ (F
V
), Σ (F
H
) и Σ (M
t
) являются суммами абсолютных величин
соответствующих нагрузок, воздействующих на штуцеры. В этих
суммах не учтено ни направление нагрузок, ни их распределение
на штуцеры.
Перекачивание из резервуара УКАЗАНИЕ:
При перекачивании из резервуара постоянно следить за уровнем
жидкости над всасывающим патрубком насоса, чтобы ни в коем
случае не допустить сухого хода насоса. Необходимо соблюдать
минимальное входное давление.
Отвод конденсата, изоляция • При использовании насоса в установках кондиционирования
воздуха или холодильных установках можно отводить конден-
сат, скапливающийся в промежуточном корпусе, целенаправ-
ленно через имеющееся отверстие. К отверстиям возможно
подключение сливных трубопроводов. Этим же путем могут
отводиться небольшие объемы теряемой жидкости.
Электродвигатели имеют отверстия для конденсационной воды,
которые на заводе закрываются пластиковой пробкой для обес-
печения вида защиты IP 55.
• При эксплуатации насоса в системах кондиционирования или
охлаждения данную пробку следует удалить, чтобы конденса-
ционная вода могла вытекать.
• При горизонтальном вале электродвигателя конденсационное
отверстие должно быть направлено вниз (рис. 23, поз.2). При
необходимости следует соответствующим образом повернуть
электродвигатель.
УКАЗАНИЕ:
Если пластиковая пробка снята, то вид защиты IP 55 больше не
обеспечивается.
УКАЗАНИЕ:
В изолируемых установках изолировать разрешено только кор-
пус насоса, а не промежуточный корпус, привод и дифференци-
альный датчик давления.
При выполнении изолирования насоса необходимо использо-
вать изоляционный материал, не содержащий соединений
аммиака, для предотвращения коррозионного растрескивания
накидных гаек. Если это
невозможно, следует обеспечить
отсутствие непосредственного контакта с латунными резьбо-
выми соединениями. Для этого в качестве дополнительных при-
надлежностей имеются резьбовые соединения из нержавеющей
стали. Альтернативно можно использовать также антикоррози-
80/... 100 80 3,3 2,4 1,1
3,3 2,4 1,1
3,3 2,4 1,1
3,3 2,4 1,1
Тип насосов
Stratos GIGA B
Всасывающий фланец
DN [мм]
Напорный фланец DN
[мм]
Усилие F
V-
макс.
[кН]
Усилие F
H-
макс.
[кН]
Моменты Σ
M
tмакс
[кНм]

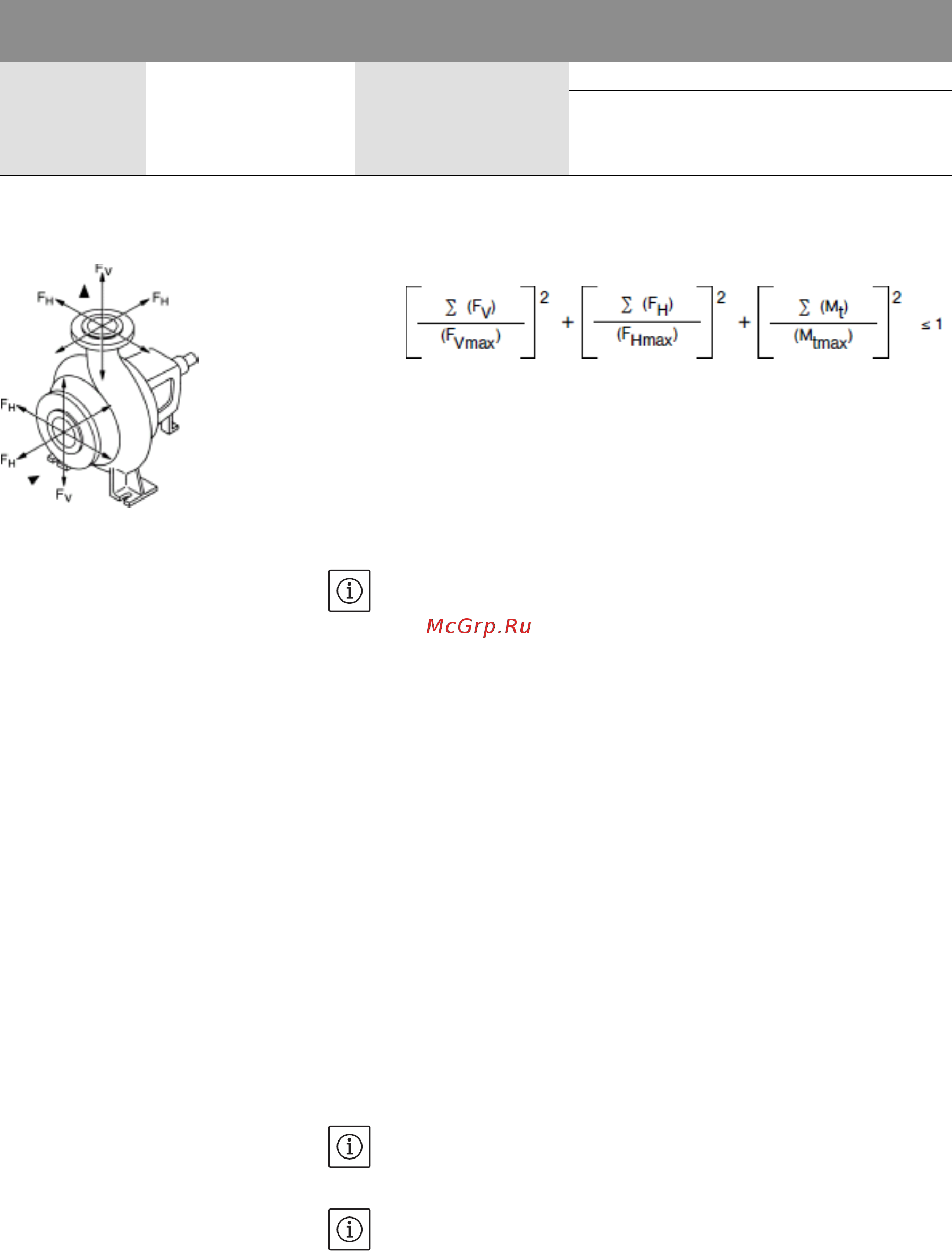

Fig.27: Усилия, действующие на патрубках
