Leica TS16 M R500 (2") (822475 [11/92] Дальномер измерения на отражатели
TS16, Руководство по безопасности
11

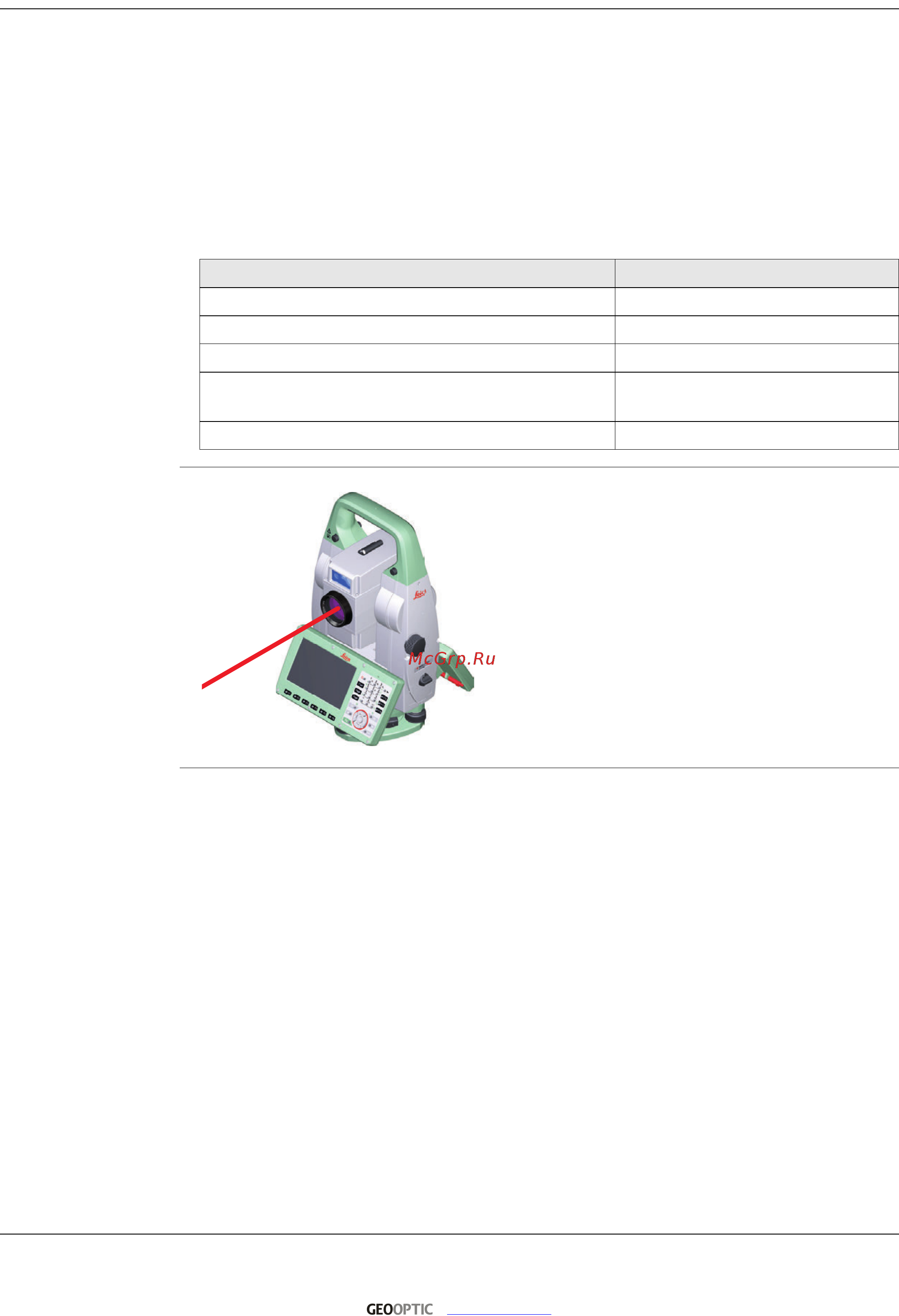

1.6.2 Дальномер, Измерения на отражатели
Общие сведения Дальномерный модуль (EDM), встроенный в тахеометр, использует лазерный луч
видимого диапазона, который выходит из объектива зрительной трубы.
Описанный в данном разделе лазер относится к классу 1 в соответствии со стан-
дартом:
• IEC 60825-1 (2014-05): "Безопасность лазерных устройств"
Данные устройства считаются безопасными при соблюдении правил безопасности
и условий эксплуатации. При использовании данных устройств в соответствии с
настоящим руководством пользователя они не вредны для глаз.
Маркировка
Описание Значение
Длина волны 658 нм
Длительность импульса 800 пикосекунд
Частота повторения импульсов (PRF) 100 МГц
Усредненная максимальная мощность излу-
чения
0,33 мВт
Расходимость пучка 1,5 мрад x 3 мрад
a) Лазерный луч
008598_001
a
www.geooptic.ru
Содержание
- Leica ts16 1
- Введение 2
- Содержание 4
- Введение 6
- Руководство по безопасности 6
- Пределы допустимого применения 7
- Применение 7
- Ответственность 8
- Риски эксплуатации 8
- Категория лазера 10
- Общие сведения 10
- Дальномер измерения на отражатели 11
- Дальномер измерения без отражателей 12
- Лазерный целеуказатель 13
- Автоматическое наведение на цель atrplus 15
- Powersearch ps расширенный поиск отражателя 16
- Лазерный отвес 17
- Лазерный указатель створа egl 17
- Электромагнитная совместимость emc 18
- Федеральная комиссия по связи fcc 19
- Cs20 cs35 22
- Компоненты системы 22
- Описание системы 22
- Концепция программного обеспечения 24
- Концепция системы 24
- Питание системы 25
- Хранение данных 26
- Содержимое контейнера 27
- Составляющие инструмента 30
- Клавиатура 32
- Пользовательский интерфейс 32
- Принцип работы 34
- Работа с инструментом 35
- Установка ts на штатив 35
- Установка smartstation 36
- Настройка smartpole 37
- Установка для удаленного управления с помощью tcps29 30 37
- Установка прибора для дистанционного управления с помощью радиоручки 37
- Установка контроллера на креплении к вехе 38
- Установа планшета cs35 на крепление к вехе 39
- Подключение к персональному компьютеру 41
- Аккумуляторы 43
- Принцип работы 43
- Функции питания 43
- Аккумулятор для smartantenna 44
- Аккумулятор для тахеометра 44
- Работа с устройством памяти 46
- Работа с rtk устройством smartstation 48
- Работа в режиме rtk 51
- Led индикаторы 52
- Как получать надежные результаты 55
- Общие сведения 57
- Поверки и юстировки 57
- Подготовка 58
- Комбинированная юстировка l t i c и aim360 59
- Поверка положения оси вращения трубы a 61
- Юстировка круглого уровня тахеометра и трегера 62
- Юстировка круглого уровня вешки отражателя 63
- Поверка лазерного отвеса тахеометра 64
- Уход за штативом 65
- Транспортировка 66
- Транспортировка и хранение 66
- Хранение 66
- Сушка и очистка 67
- Уход 67
- Измерение расстояний с отражателями 68
- Технические характеристики 68
- Угловые измерения 68
- Измерение расстояния без отражателя 69
- Измерение расстояний режим больших дальностей lo 70
- Автоматическое наведение на цель atrplus 71
- Расширенный поиск ps 72
- Smartstation 73
- Smartstation точность 73
- Камера обзора 73
- Smartstation габаритные размеры 74
- Технические характеристики smart антенны 74
- Соответствие национальным стандартам 76
- Радиоручка 77
- Slr5 satel satelline m3 tr1 80
- Slg1 telit cc864 dual us 81
- Общие технические характеристики прибора 82
- Правила по опасным материалам 82
- Пропорциональная поправка 86
- Ts16 технические характеристики 88 88
- Атмосферная поправка c атмосферная ppm поправка при температуре c атмосферном давлении в милли барах и высоте в метрах при 60 относительной влажности 88
- Атмосферная поправка f атмосферная ppm поправка при температуре в градусах фаренгейта атмос ферном давлении в дюймах ртутного столба и высоте в футах при 60 относи тельной влажности 88
- Формулы приведения 89
- Лицензионное соглашение о программном обеспечении 91
- Www geooptic ru 92
