Leica TS16 M R500 (2") (822475 [61/92] Поверка положения оси вращения трубы a
TS16, Поверки и Юстировки
61
5.4 Поверка положения оси вращения трубы(a)
Описание Эта поверка позволяет определить величину рассмотренной ниже инструмен-
тальной погрешности:
Поэтапная поверка
положения оси
вращения трубы
В данной таблице описаны основные действия при работе с лазерным центриром.
a Погрешность положения оси вращения трубы
Шаг Описание
Перед выполнением данной поверки необходимо определить значение
коллимационной ошибки (c).
1. Leica Captivate - Главная: Настройки\TS инструмент\Проверка и юсти-
ровка
2. Поверки и юстировки
Выберите вариант: Ось вращения трубы (a)

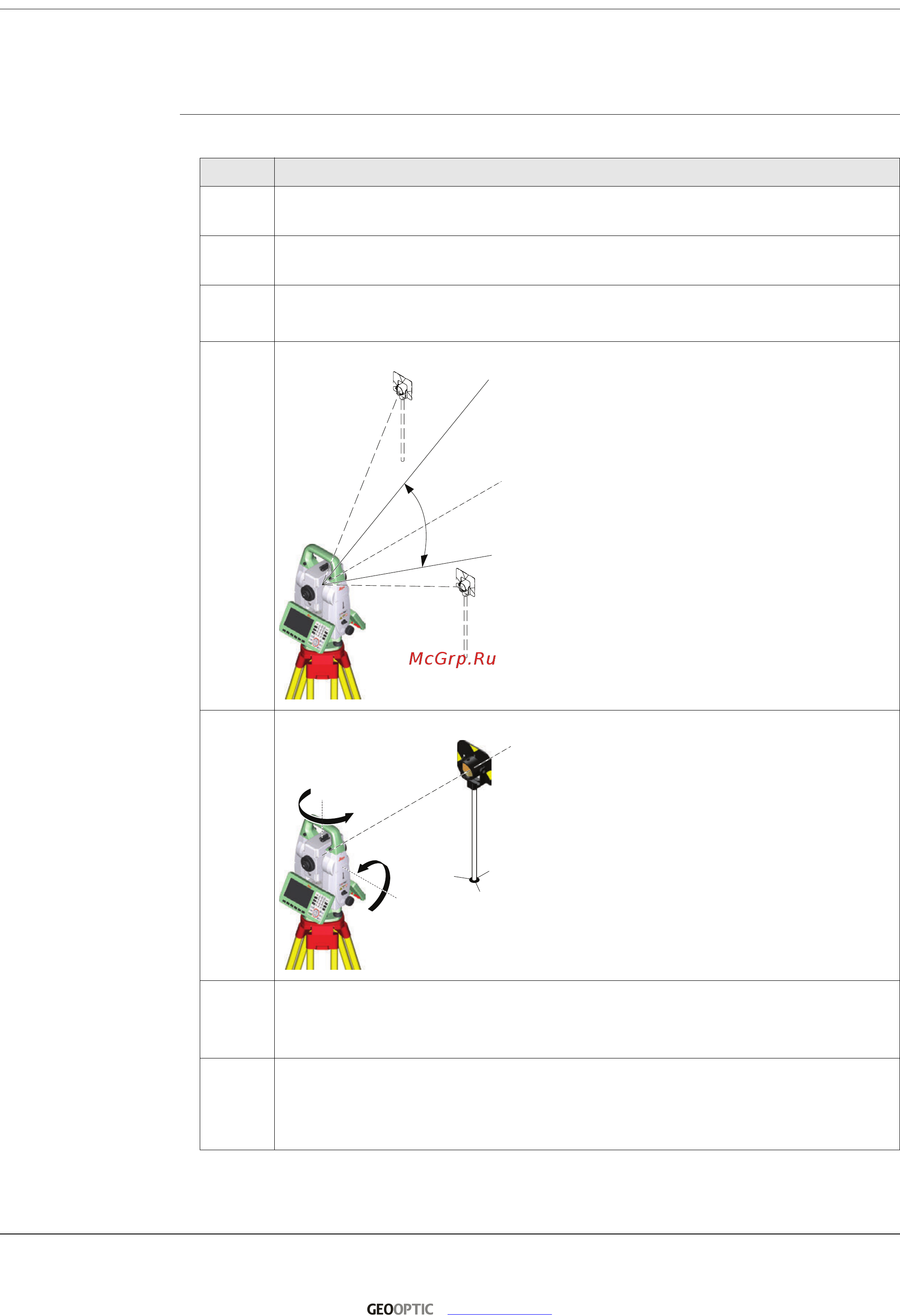

3. Измерения при круге I
Выполните точное наведение на отражатель,
установленный на расстоянии порядка
100 метров. Линия визирования должна
иметь наклон не менее 27° (30 град) относи-
тельно горизонтальной плоскости.
Работу можно начать при любом круге.
4. ВСЕ для измерения и перехода на следующий экран.
Приборы с сервоприводом переходят на
следующий круг автоматически.
Смените круг вручную, если тахеометр не
является автоматизированным.
При обоих кругах точное наведение
следует выполнять вручную.
5. Измерения при круге II
ВСЕ для измерения того же отражателя на другом круге и вычисления
погрешности оси наклона.
Если эта погрешность превышает предварительно заданное ограничение,
процедуру следует повторить. При этом все результаты последнего изме-
рения будут игнорироваться и не будут использоваться при вычислении
средних значений.
008373_001
V=90°
+ 27°
- 27°
008372_001
180°
180°
