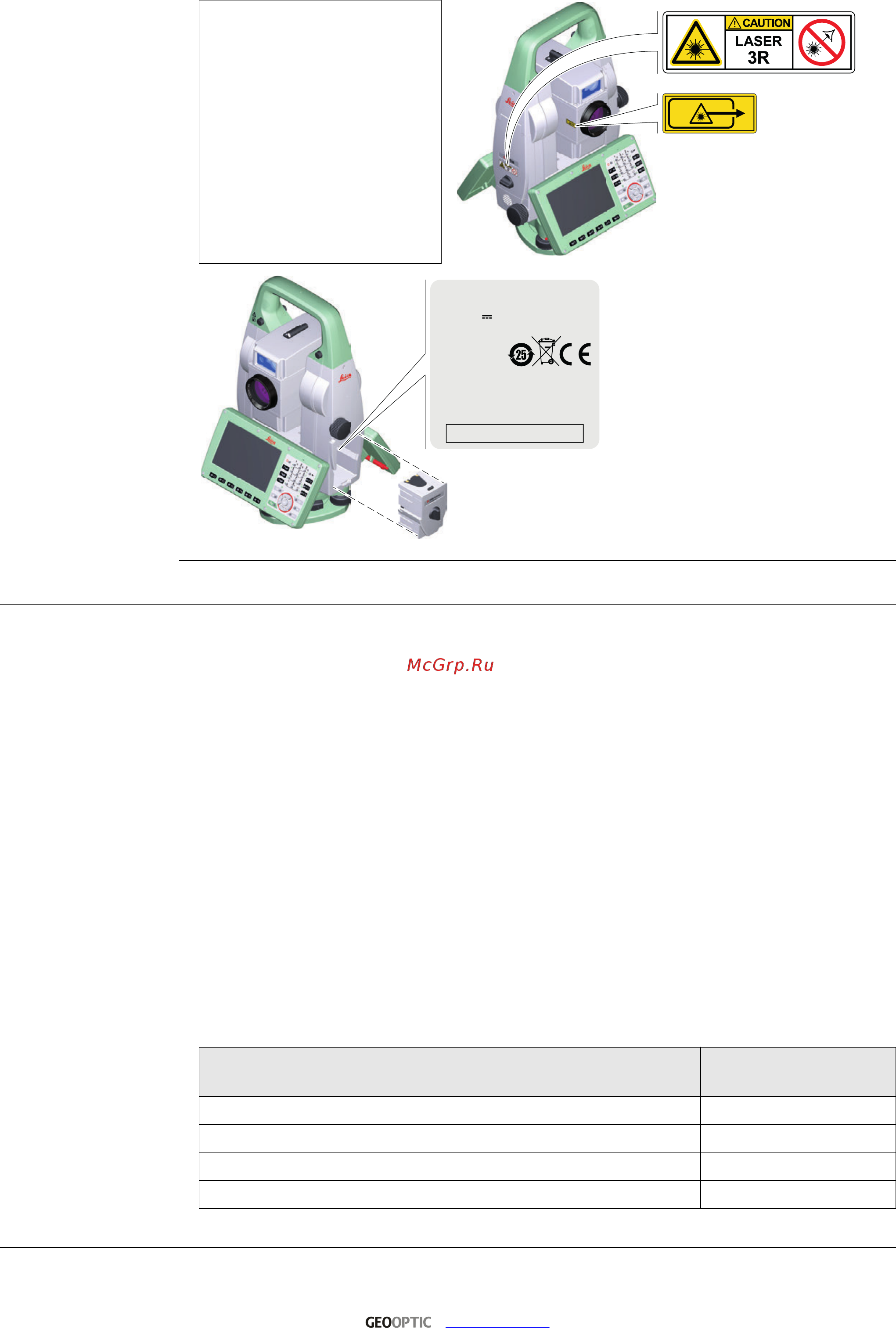

Маркировка
1.6.4 Лазерный целеуказатель
Общие сведения Встроенный лазерный указатель генерирует красный луч в видимом диапазоне,
выходящий со стороны объектива зрительной трубы.
Описанный в данном разделе лазерный прибор относится к Классу 3R в соответ-
ствии со стандартом:
• IEC 60825-1 (2014-05): "Безопасность лазерных устройств"
Прямое попадание лазерного луча в глаза может быть вредным (с невысоким трав-
матическим риском для глаз), особенно если попадание луча в глаза является
умышленным. Луч может вызывать кратковременное ослепление и остаточное
изображение на сетчатке, особенно при низком уровне окружающей освещенности.
Риск получения травмы от луча лазерных приборов класса 3R ограничен благодаря
тому, что:
a) случайное попадание луча в глаза очень редко может происходить в
наихудшей ситуации, например, при прямом попадании в зрачок,
b) конструктивно предусмотрен предел безопасности максимально допустимого
воздействия лазерного излучения (MPE),
c) срабатывает естественный рефлекс на яркий свет лазерного луча видимого
диапазона.
Лазерное излучение
Избегайте прямого попа-
дания лазерного луча в глаза
Класс 3R лазерных приборов
по нормам IEC 60825-1
(2014 - 05)
P
аВ
4.80 сВтт
= 658 нм
tp = 800 ps
008599_001
Pav = 4.8mW λ = 658nm tp = 800ps
IEC 60825-1:2014
Complies with FDA performance standards for laser products except for
deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference
that may cause undesired operation.
123456
S.No. :
123456
Art.No.:
Equip.No.: 1234567
Power: 12-15V 12W max
Leica Geosystems AG
CH-9435 Heerbrugg
Manufactured: 20XX
Made in Switzerland
TS16
Type:
008600_001
Значение Значение
(R500/R1000)
Длина волны 658 нм
Усредненная максимальная мощность излучения 4,8 мВт
Длительность импульса 800 пикосекунд
Частота повторения импульсов (PRF) 100 MHz
www.geooptic.ru
