Leica TS16 M R500 (2") (822475 [17/92] Лазерный указатель створа egl
TS16, Руководство по безопасности
17

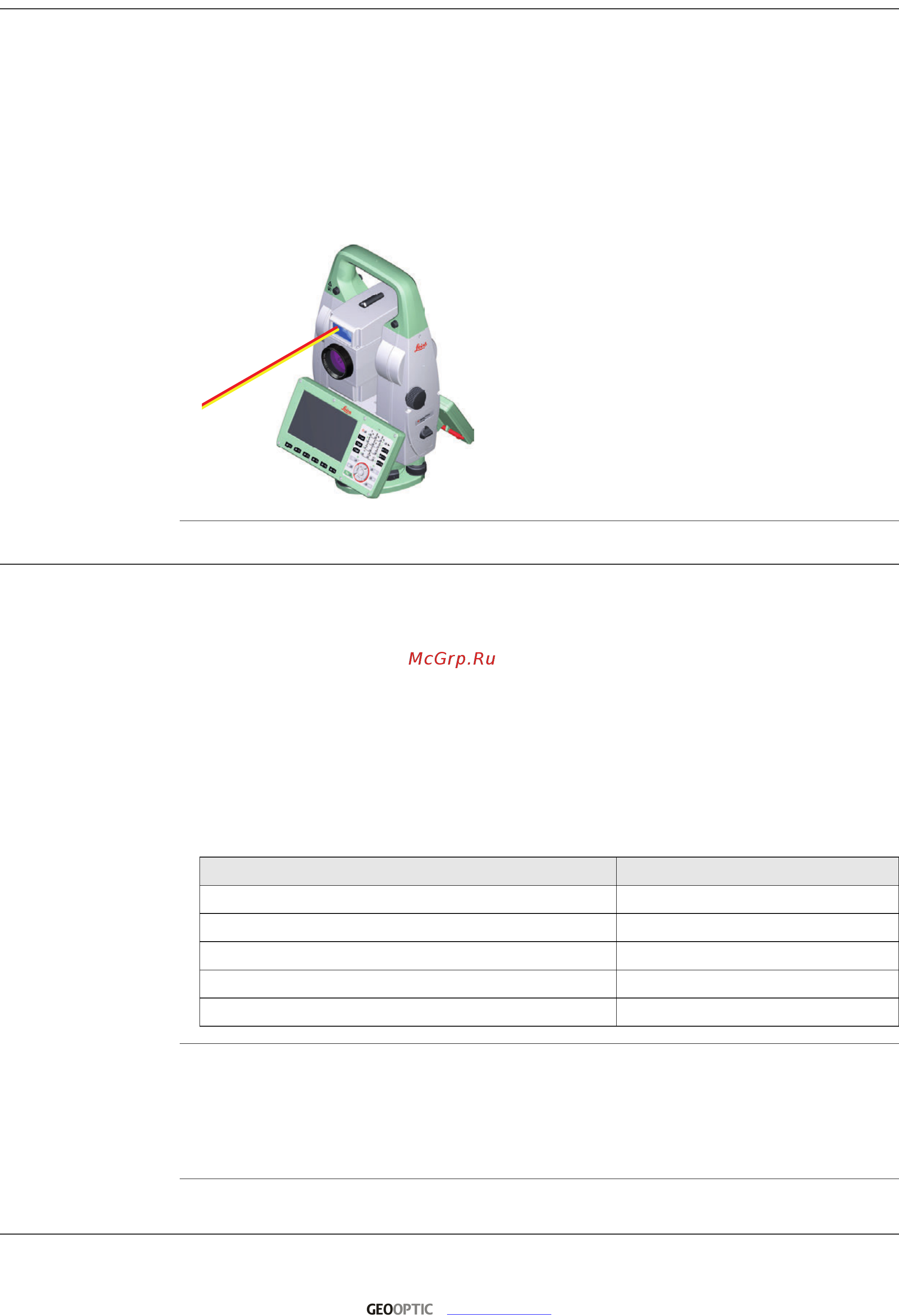

1.6.7 Лазерный указатель створа EGL
Общие сведения Встроенная система Лазерного указателя створа (EGL) использует видимый
лазерный луч светодиода (LED), выходящий со стороны объектива зрительной
трубы.
1.6.8 Лазерный отвес
Общие сведения Встроенный лазерный отвес использует красный видимый луч, выходящий из
нижней части тахеометра.
Описанный в данном разделе лазерный прибор относится к Классу 2 в соответ-
ствии со стандартом:
• IEC 60825-1 (2014-05): "Безопасность лазерных устройств"
Приборы этого класса не представляют опасности при кратковременном попадании
их луча в глаза, но связаны с риском получения глазной травмы при умышленном
наведении луча в глаза. Луч может вызывать кратковременное ослепление и оста-
точное изображение на сетчатке, особенно при низком уровне окружающей осве-
щенности.
ОСТОРОЖНО
Лазерные устройства Класса 2 небезопасны для глаз.
Меры предосторожности:
1) Избегайте попадания лазерного луча в глаза напрямую или через оптические
приборы.
2) Не направляйте луч на людей или других животных.
Описанное в данном разделе устройство не входит в сферу действия стан-
дарта IEC 60825-1 (2014-05): "Безопасность лазерного оборудования".
Это устройство относится к свободной от ограничений группе согласно доку-
менту IEC 62471 (2006-07) и не связано с рисками эксплуатации при условии,
что оно используется и обслуживается согласно приведенным в данном
документе указаниям.
a) Красный светодиодный луч
b) Желтый светодиодный луч
008602_001
a
b
Описание Значение
Длина волны 640 нм
Усредненная максимальная мощность излучения 0,95 мВт
Длительность импульса 10 мс - cw
Частота повторения импульсов (PRF) 1 кГц
Расходимость пучка <1,5 мрад
www.geooptic.ru
