• В специальном исполнении K3 (см. также главу 5.1 «Шифр» на
стр. 65) двигатель оснащен термодатчиками. Подключите тер-
модатчик к устройству отключения терморезистора с положи-
тельным температурным коэффициентом.
• Электроподключение к клеммной колодке зависит от мощности
двигателя P
2
, от сетевого напряжения и от типа пуска. Необходи-
мое переключение соединительных перемычек в клеммной
коробке можно определить по следующей таблице и рис. 11.
• Напряжение сети питания см. на паспортной табличке двига-
теля.
• При подключении автоматически работающих приборов управ-
ления следует соблюдать соответствующие инструкции по мон-
тажу и эксплуатации.
Подключение антиконденсатного
обогрева
Антиконденсатный обогрев рекомендуется для двигателей,
подверженных образованию конденсата вследствие климати-
ческих условий (например, если двигатели находятся в состоя-
нии покоя во влажной окружающей среде или подвержены
сильным температурным колебаниям). Двигатели, оснащенные
антиконденсатным обогревом, являются двигателями специаль-
ного исполнения. Их можно заказать на заводе-изготовителе.
Антиконденсатный обогрев предназначен для защиты обмотки
двигателя от конденсата внутри двигателя.
• Подключение антиконденсатного обогрева осуществляется на
клеммах HE/HE в клеммной коробке (подключаемое напряже-
ние: 1~230 В / 50 Гц).
8 Ввод в эксплуатацию
Техника безопасности ОПАСНО! Угроза для жизни!
Отсутствие защитных устройств на двигателе, клеммной
коробке или муфте может привести к получению опасных для
жизни травм вследствие поражения электрическим током или
контакта с вращающимися деталями.
• Перед вводом в эксплуатацию или после проведения работ по
техобслуживанию демонтированные защитные устройства
(например, крышку клеммной коробки или кожухи муфты)
необходимо установить на место.
• Используемые при техническом обслуживании инструменты
(напр., гаечный ключ) могут быть отброшены при касании вра-
щающихся частей и причинить травмы, в том числе смертель-
ные.

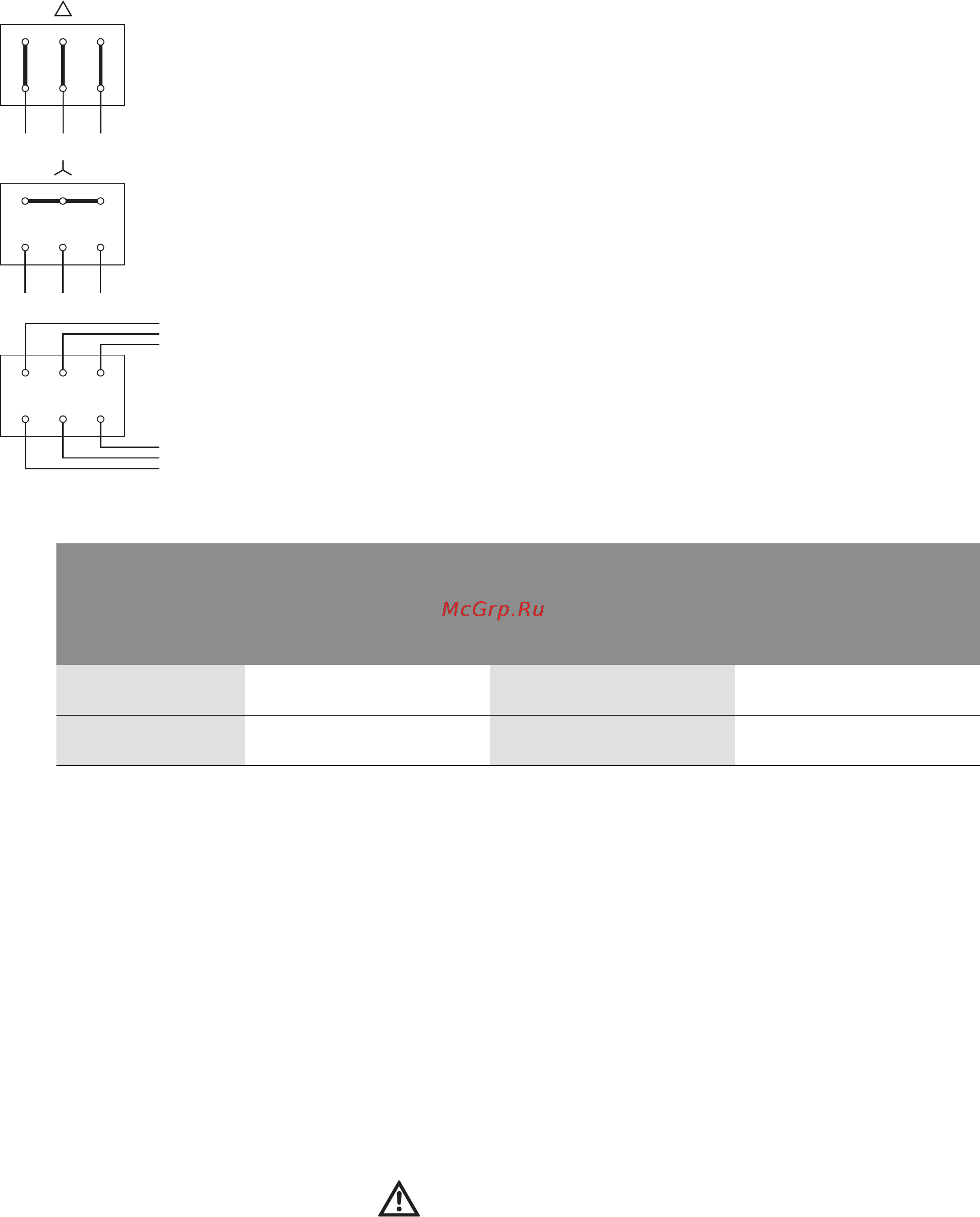

Рис. 11: Подключение к сети
L1 L2 L3
W2 U2 V2
U1 V1 W1
L1
L2 L3
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
Тип включения Мощность двигателя
P
2
3 кВт
Мощность двигателя
P
2
4 кВт
Подключение к сети
3~230 В
Подключение к сети
3~400 В
Подключение к сети
3~400 В
Прямое Переключение ∆
(рис. 11 сверху)
Переключение Y
(рис. 11 по центру)
Переключение ∆
(рис.11 сверху)
Пуск Y-∆ Удаление соединительных
перемычек (рис.11 снизу)
невозможно Удаление соединительных
перемычек (рис. 11 снизу)
