2. Название, функции и подключение
2-1. Лицевая панель
Приведенная ниже информация поможет вам обращаться с кнопками лицевой панели.

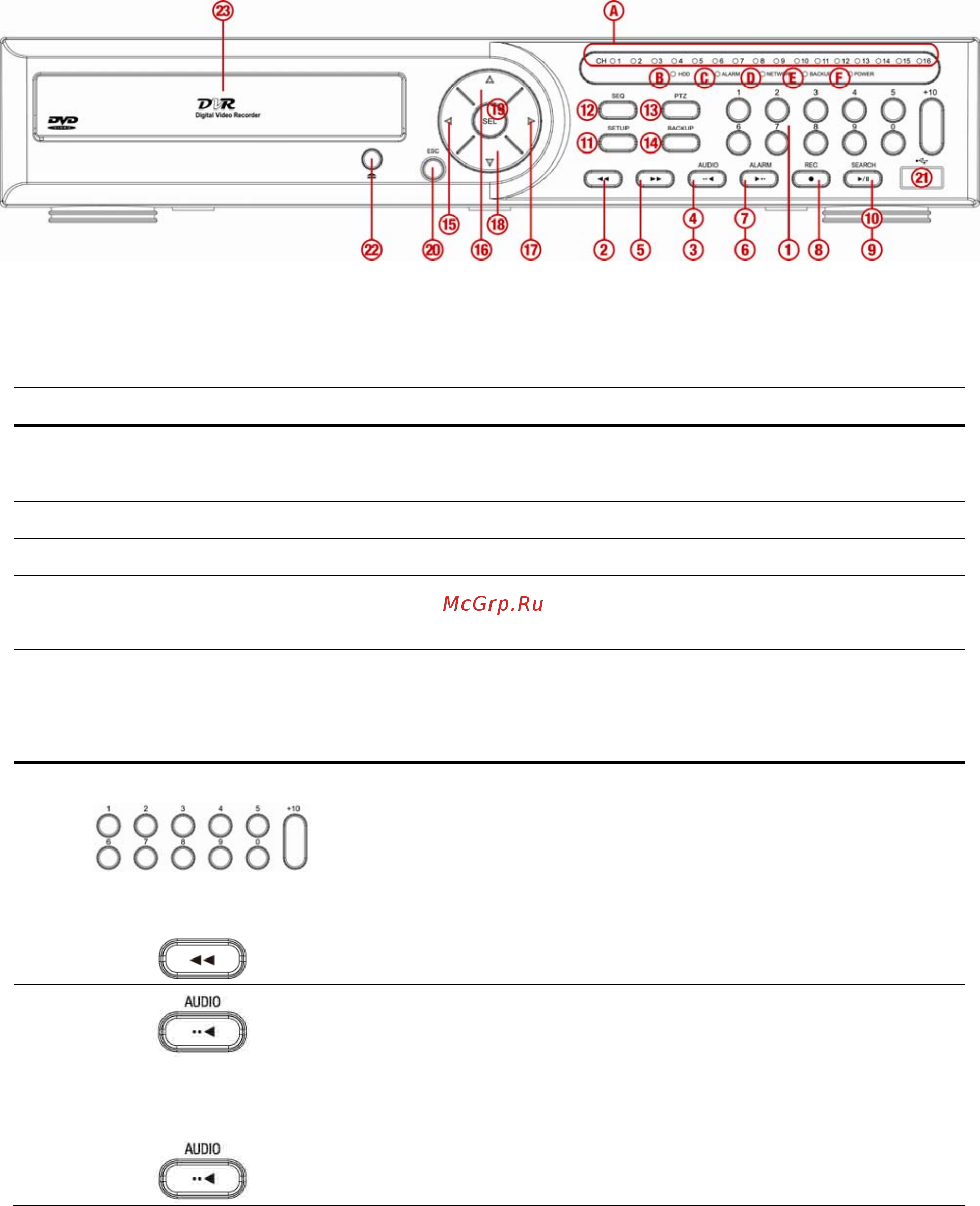

Рисунок 2.1.1. Лицевая панель
Таблица 2.1.1. Индикаторные лампы
NO. Название Описание
A
CH1~16
Указывает. Что на каналах ведется запись.
B
HDD
Индикатор горит при доступе системы к HDD.
C
ALARM
Индикатор зажигается при включении датчиков тревоги или обнаружении движения.
D
NETWORK
Индикатор горит при подключении клиента через сеть к системе.
E
BACKUP
Индикатор горит при сохранении изображений или видео на запоминающем устройстве USB
или DVD-RW.
F
POWER
Указывает на включение системы.
Таблица 2.1.2. Кнопки лицевой панели
NO Название Описание
1
Кнопки каналов. Для выбора 10 канала нажмите клавишу 0. Для выбора 11
нажмите +10 и 1. для канала 16 нажмите +10 и 6.
2
Нажмите для перемотки отснятого материала в режиме воспроизведения.
3
Нажмите для выбора звукового режима, такого как SINGLE, MIX и MUTE.
MUTE - все 4 канала.
SINGLE - только выбранный канал.
MIX - все 4 канала.
4
Переход/шаг назад – в режиме воспроизведения позиция воспроизведения
передвигается на 60 секунд назад.
