N/O (нормально открытый) и N/C (нормально закрытый)..
3-4-1. ВЫХОД СИГНАЛА ТРЕВОГИ

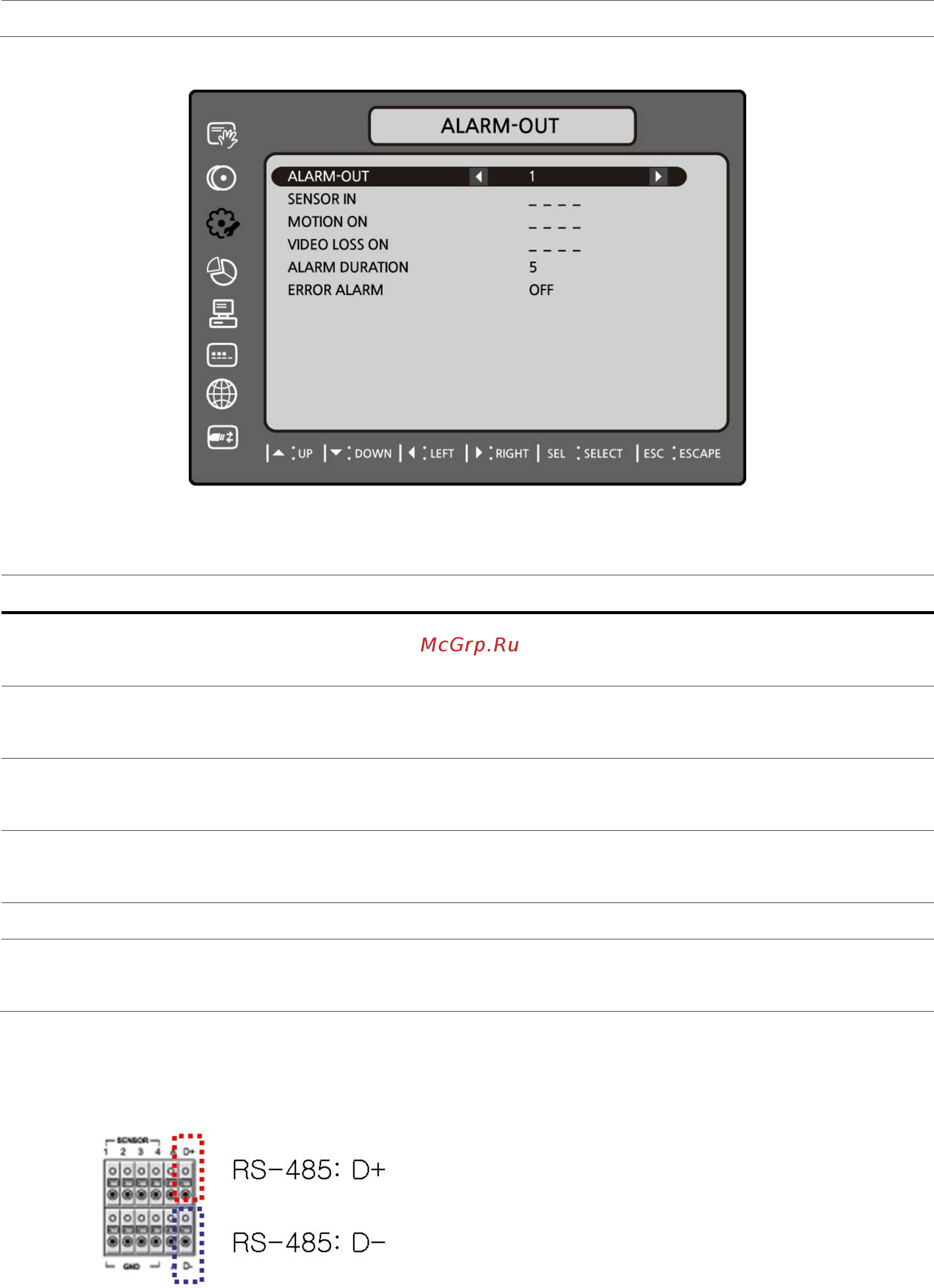

Рисунок 3.4.2. Экран настройки ВЫХОДА ТРЕВОГИ
Таблица 3.4.2. Элементы меню на экране настройки ВЫХОДА ТРЕВОГИ
Элемент Описание
ALARM OUT
Выберите номер выхода тревоги:
4CH (1), 9CH (1), 16CH (1)
SENSOR IN
Осуществление настройки до 4 датчиков 4/9/16 камер для каждой
тревоги.
MOTION ON
Осуществление настройки до 4 камер из 4/9/16 камер для каждой
тревоги.
VIDEO LOSS ON
Осуществление настройки до 4 камер из 4/9/16 камер для каждой
тревоги.
ALARM DURATION
Установка длительности сигнала тревоги от 5 до 60 секунд.
ERROR ALARM
Установка типа ошибки активации тревоги: OFF, ALL, HDD ERROR and
VIDEO LOSS.
3-4-2 Настройка PTZ-функции
Для управления PTZ-функциями камеры подсоедините контроллер к порту RS-485.
① Подключите кабели RS-485 PTZ-камеры к порту RS-485 на задней панели.
② Нажмите кнопку SEL или дважды щелкните мышью для входа в меню. После этого
отобразится экран меню PTZ.
