2-2. Задняя панель
4-канальный
9-канальный
16-канальный

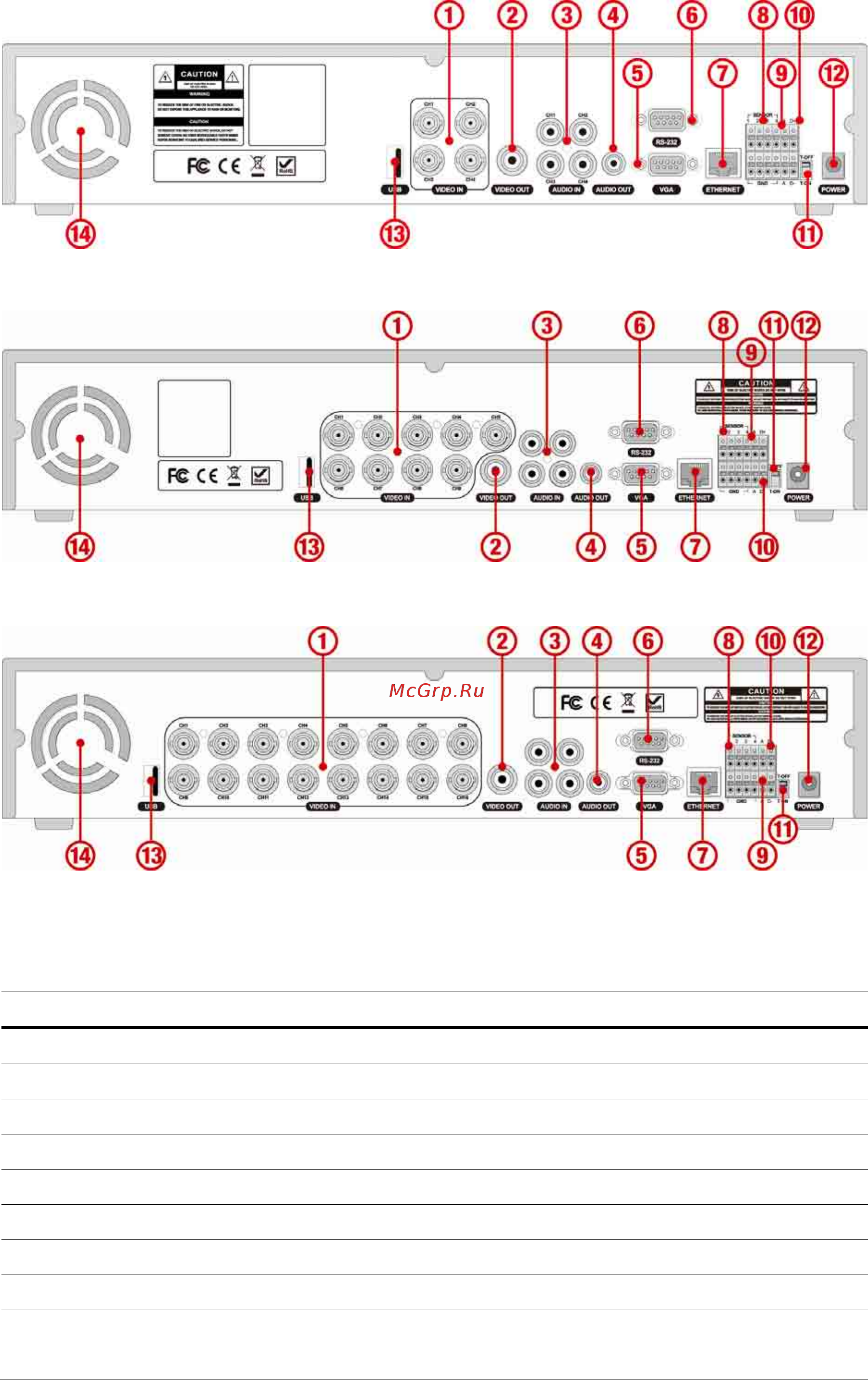

Рисунок 2.2.1. Задняя панель
Таблица 2.2.1. Подключения задней панели
NO
Подключение
Цель
1
VIDEO IN
16 разъемов для видео входа (NTSC/PAL)
2
VIDEO OUT
Композитный видео выход в формате NTSC или PAL.
3
AUDIO IN
4 разъема для аудио входа.
4
AUDIO OUT
1 разъем для аудио выхода.
5
VGA
Разъем для монитора VGA .
6
RS-232
Только для сервисного обслуживания.
7
ETHERNET
Разъем RJ45 для LAN -подключения.
8
SENSOR IN
4 разъема для подключения устройства датчика.
9
ALARM OUT
1 разъем для подключения устройства тревоги.
Обеспечивает простое переключение ВКЛ/ВЫКЛ посредством реле. 0.5A/125
