19
В, 1A/30 В
10
RS-485
Управляющий терминал RS-485
11
TERMINATE
Выключатель оконечной нагрузки RS-485.
12
РАЗЪЕМ ПИТАНИЯ
Подключение адаптера пост. тока 12 В 5A
13
Порт USB
Архивирование стоп-кадра или видео на запоминающее устройство USB или
обновление встроенного ПО с помощью запоминающего устройства USB,
подключение запоминающего устройства USB к соответствующему разъему.
14
ОХЛ. ВЕНТИЛЯТОР

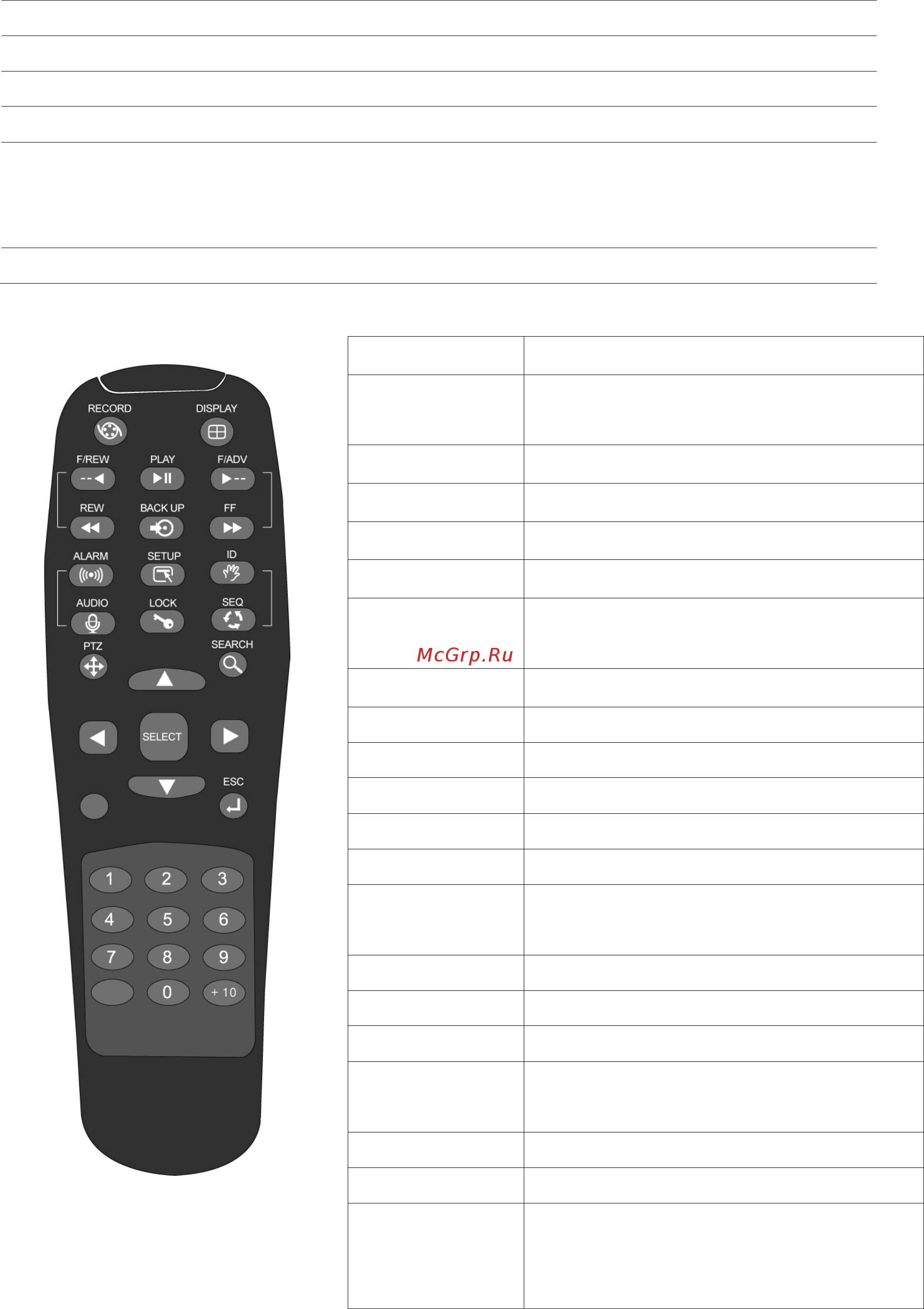

2-3. Пульт дистанционного управления
RECORD
Ручная запись
DISPLAY
Отображение в режиме полного экрана,
квадратора, 9- или 16-оконного экрана
F/REW
Переход на 60 секунд назад
PLAY/PAUSE
Воспроизведение/пауза
F/ADV
Переход на 60 секунд вперед
REW
Перемотка
BACKUP
Резервное копирование стоп-кадра или
видео
FF
Ускоренная перемотка
ALARM
Отключение тревоги
SETUP
Экран меню настройки
ID
DVR ID (кнопка ID + DVR номер ID)
AUDIO
Нет звука, отдельный (1кан.), MIX (4 кан.)
LOCK
Блокировка всех ключевых функций
SEQ
Чередование при просмотре
полноэкранного режима или квадратора
PTZ
Экран меню PTZ
SEARCH
Экран меню поиска
DIRECTION KEY
Клавиша направления
SELECT
Выбор или отображение разделенного
экрана
ESC
выход
NUMBER 1~9,0
Каналы 1 - 9 / 10 кан.->нажмите 0
+10
Каналы от 11 до16
11 кан.->нажмите +10 и 1
16 кан.->нажмите +10 и 6
