Parsec SC-TP16 [10/27] Режим с охранным датчиком

Установка и подключение

Версия 1.2 страница 10

В заводской конфигурации контроллер поддерживает следующее оборудование:

– Электрозамок или электрозащелка, отпираемые напряжением. Подключаются в

соответствии со схемой (рисунок 2).

– Кнопка запроса на выход. Нормально разомкнутая, подключается между выводами

RTE/ER и GND (соответственно зеленый и черный провода).

– Дверной контакт. Нормально замкнутый, подключается между выводами DC и GND

(белый и черный провода соответственно). Если DC не

используется, то выводы

DC и GND необходимо замкнуть (соединить между собой).

– Выключатель блокировки. Нормально разомкнутый, подключается между выводами

HLD/SNS и GND (желтый и черный провода соответственно).

– Сигнальное устройство. Подключается в соответствии со схемой (рисунок 2).

Режим с охранным датчиком

Для использования дополнительного охранного датчика, его необходимо подключить в

соответствии со схемой, приведенной на рисунке

3. Если необходимо, на датчик следует

подать питание от того же источника, от которого питается контроллер. Если питание

датчика осуществляется от отдельного источника, то необходимо объединить земли

(общий провод) обоих источников питания. Остальные элементы системы подключаются в

соответствии с приведенными выше указаниями (рисунок 2).

Режим работы с дополнительным охранным датчиком необходимо включить

, используя

команды инженера (см. раздел «Программирование контроллера»).

При использовании охранного датчика режим аппаратной блокировки (с помощью

выключателя) использовать уже нельзя, поскольку вместо него к желтому проводу кабеля

подключается охранный датчик.

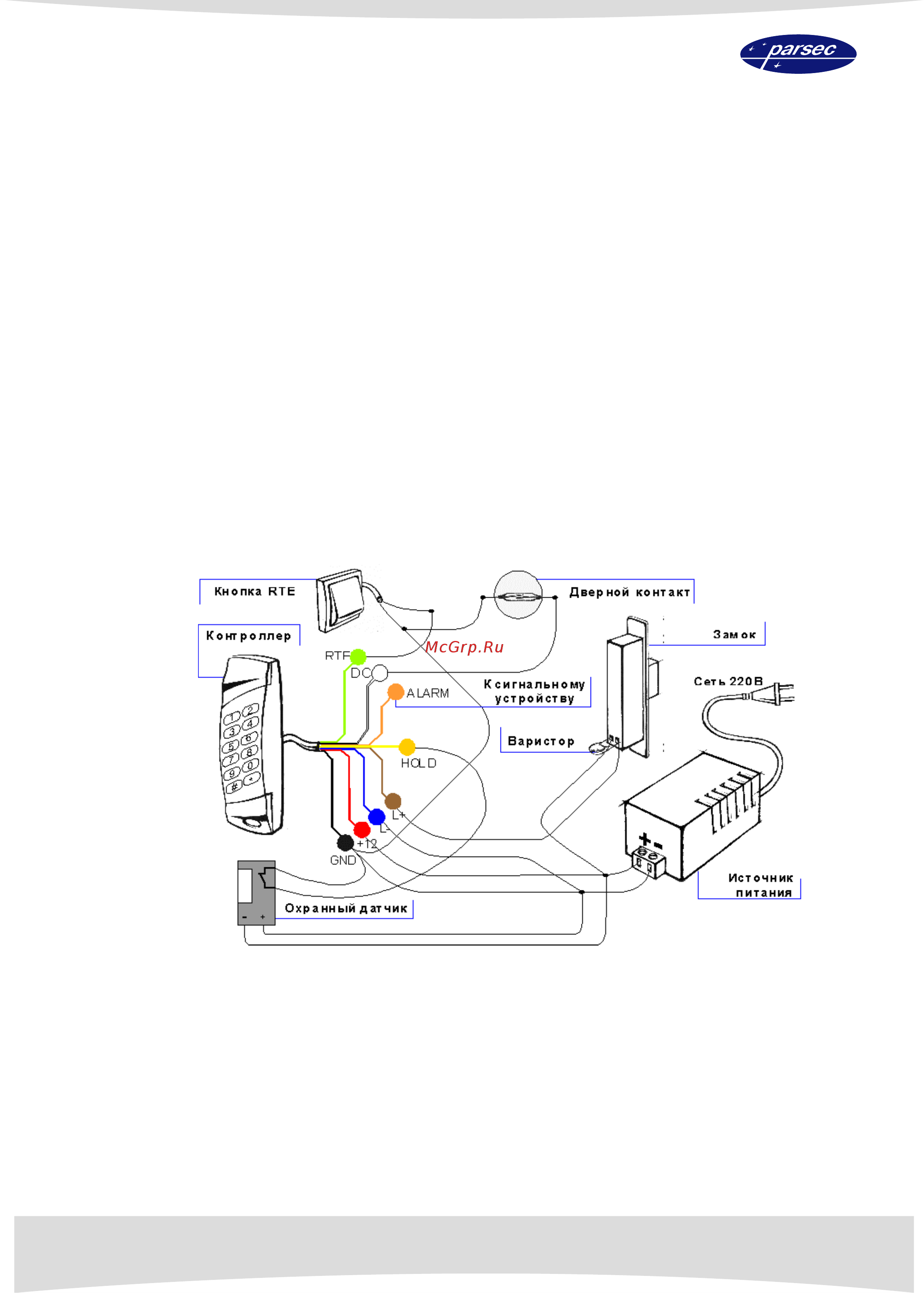

Рисунок 3. Подключение охранного датчика.

Режим с дополнительным считывателем

Допустим, вам необходимо установить с наружной стороны помещения считыватель в

антивандальном исполнении, либо вы хотите осуществлять по ключу как вход в

помещение, так и выход. В этом случае следует при установке системы с наружной

стороны установить внешний считыватель (подключается вместо кнопки запроса

на

выход), а контроллер установить с внутренней стороны помещения. Схема подключения

внешнего считывателя приведена на рисунке 4.
