Parsec SC-TP16 [11/27] Цифровое управление замком и сигнальным устройством

Установка и подключение

Версия 1.2 страница 11

Рисунок 4. Подключение внешнего считывателя.

Режим работы с внешним считывателем необходимо включить, используя команды

инженера (см. раздел «Программирование контроллера»).

В качестве внешних считывателей для организации двусторонней точки прохода могут

использоваться автономные контроллеры SC-TP15, SC-TP16, SC-TP19, подключенные в

режиме считывателя. Для перевода контроллеров SC-TP15 и SC-TP19 в режим

считывателя соедините на них между собой Зеленый (RTE) и Коричневый (L+)

выводы.

Процедуру перевода в режим считывателя контроллера SC-TP16 смотрите далее в

таблицах программирования.

Цифровое управление замком и сигнальным устройством

Если необходимо обеспечить надежную защиту помещения при внешней установке

контроллера, то можно использовать цифровое управление замком и сигнальным

устройством. В этом случае, даже если оторвать контроллер от стены и подать питание на

провода

управления замком, дверь не откроется, потому что для открывания замка

необходим специальный код, формируемый контроллером.

Замок и сигнальное устройство при такой конфигурации подключаются через специальный

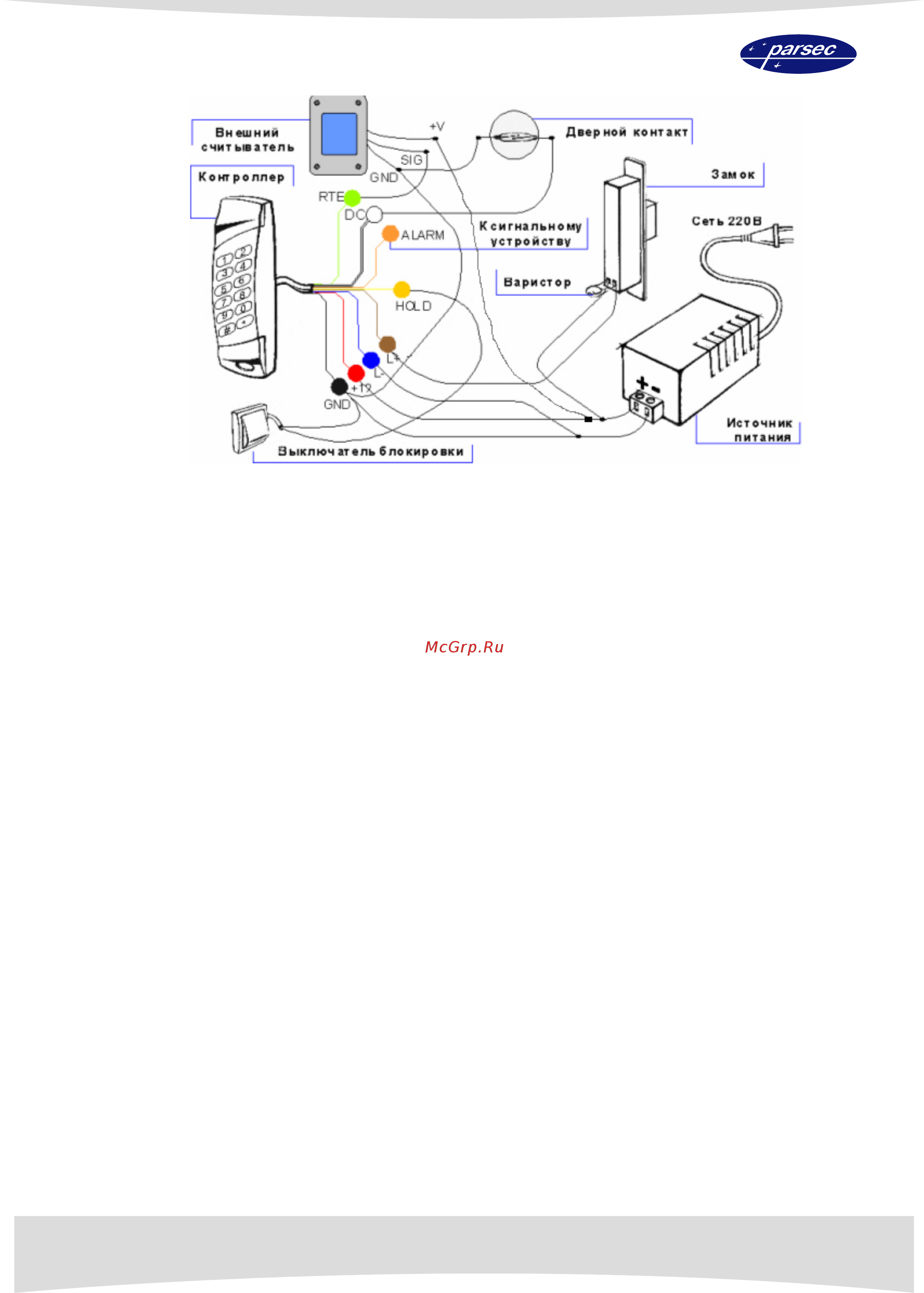

дешифратор (LD-01), расположенный в защищенном месте. Смысл всего сказанного выше

поясняется рисунком 5.
