Установка и подключение

Версия 1.2 страница 8

Корпус

Накладка

верхняя

Накладка

нижняя

Кабель

Стена

Дюбели

Саморезы

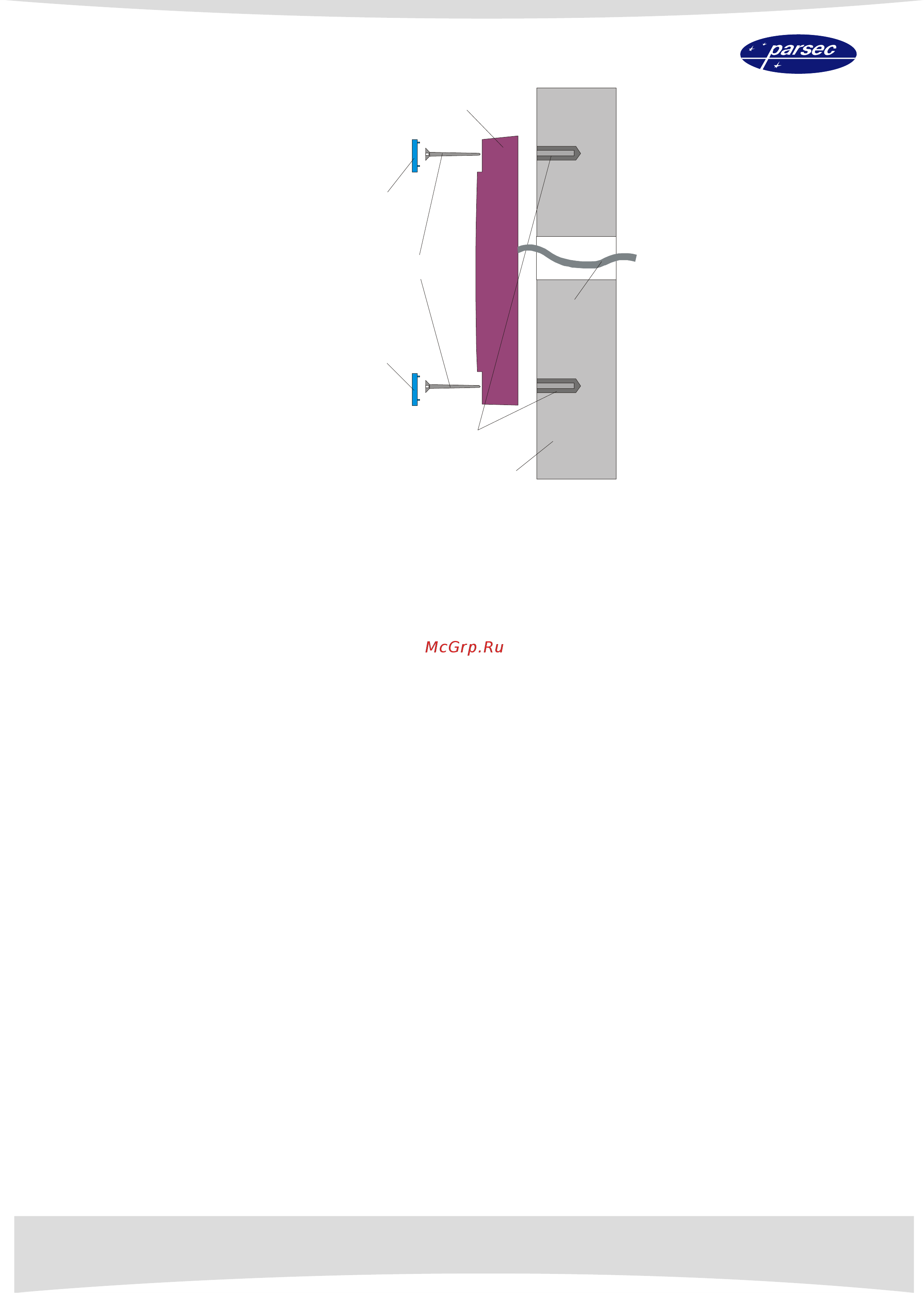

Рисунок 1. Крепление контроллера.

Для установки контроллера SC-TP16 необходимо выполнить следующее:

1. Если установлены декоративные накладки в верхней и в нижней частях корпуса

контроллера, то снимите их, поддев сбоку тонкой отверткой или другим тонким

плоским предметом. Нижней считается накладка с логотипом, верхней – с линзой

для светодиода.

2. Просверлите в стене два крепежных отверстия

под прилагаемые дюбели с

расстоянием между центрами отверстий 132 мм.

3. Просверлите отверстие под кабель в стене под средней частью корпуса

контроллера.

4. Подключите к контроллеру остальное оборудование (источник питания, дверной

контакт, замок, кнопка запроса на выход). Подробнее о подключении оборудования

к контроллеру рассказано в следующем подразделе.

5. Закрепите корпус контроллера двумя прилагаемыми

саморезами.

6. Защелкните верхнюю и нижнюю накладки. При необходимости накладки можно

дополнительно зафиксировать каплей нитроклея, но в этом случае демонтаж

контроллера станет проблематичным.
